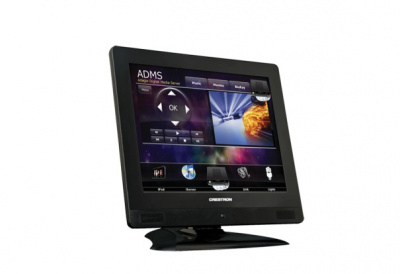

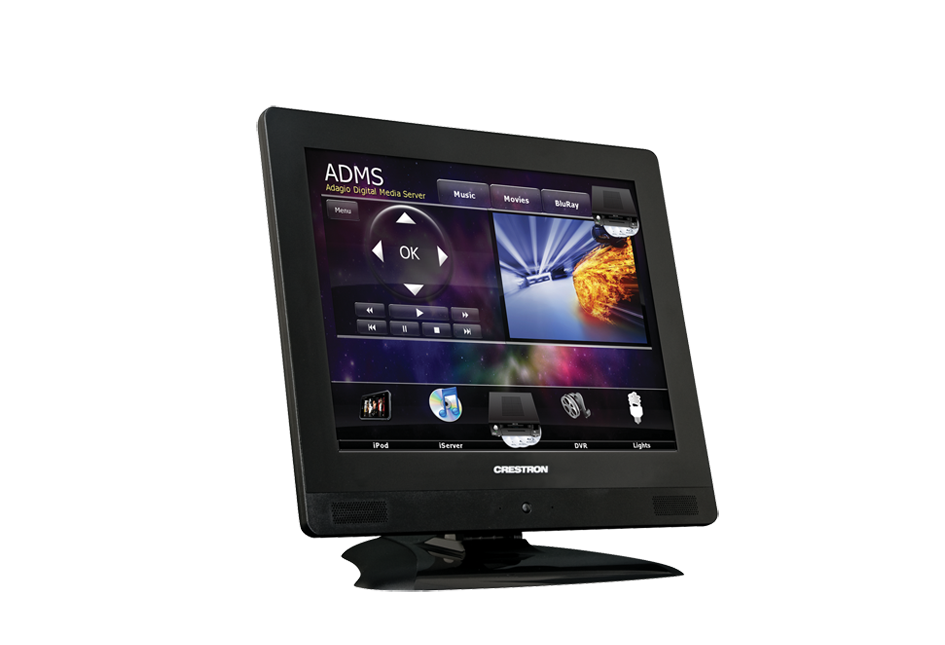

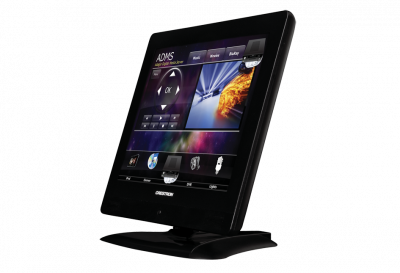

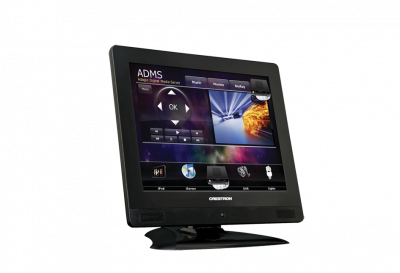

Crestron TPMC-V12

Внимание! Дисплей Crestron TPMC-V12 снимается с производства. На замену предлагаются другие проводные сенсорные панели.

• Гладкий, красивый, универсальный
• 12” сенсорный дисплей
• Разрешение дисплея 800 х 600 SVGA
• Интегрированный цифровой графический движок
• 24 разрядная графика высокого разрешения
• Поддержка Smart Graphics
• Нативная поддержка высокопроизводительного видеопотока H.264 для наблюдения видеокамер и источников высокого разрешения
• Вход композитного видео
• Селекторная связь Rava SIP и телефонная технология
• Селекторная связь Crestron IP
• Удаленная аннотация
• Встроенные микрофон и громкоговорители
• Настраиваемый звуковой отклик
• USB порт для клавиатуры/мыши
• Поддержка экранной клавиатуры и мыши
• Высокоскоростная локальная сеть и Cresnet
• VESA крепление предлагает разнообразные варианты монтажа
• Настольное наклонное исполнение представляет из себя совершенный и модный дизайн
• Настенное исполнение имеет малую глубину и устанавливается заподлицо
• Бесшумная работа ввиду отсутствия вентиляторов
• Доступно в белом или черном цвете

Продвинутая технология управления сенсорным экраном

Сенсорные дисплеи Crestron предлагают идеальный пользовательский интерфейс для управления любыми технологиями в вашем доме, переговорной комнате, классе, зале суда или командном центре. Сенсорные дисплеи делают ненужными стопки пультов управления, множество настенных выключателей и запутанные компьютерные дисплеи, упрощая и расширяя путь использования вами новых технологий. Для управления звуком, видео, светом, затенением, климатом, охранной и другими системами, сенсорные экраны Crestron предлагают следующие возможности: являются полностью настраиваемыми и имеют легкие в обращении органы управления и иконки, так же предлагают реальную обратную связь и отображение состояния в реальном времени, живой видео поток, распознавание голоса, Веб-браузер, расширенное управление серверами с цифровым содержимым, тюнерами и другими устройствами.

Сенсорные экраны Crestron V-Panel представляют максимальный опыт сенсорных дисплеев – смешивая стиль и функциональность с продвинутой графикой высокого разрешения. TPMC-V12 обладает полностью интегрированным дизайном, совмещающим сенсорный дисплей и графический движок в одном элегантном корпусе. Гладкий и красивый, TPMC-V12 смотрится совершенно в доме на современном столе или крышке письменного стола, а так же благодаря креплению VESA идеально подходит для всех типов встраиваемого монтажа.

TPMC-V12 предлагает мощное и элегантное решение управления посредством сенсорного экрана благодаря восхитительному 12” SVGA дисплею, Smart Graphics, высокопроизводительному видео H.264, звуковому отклику и селекторной связи Rava SIP^[1].

Гладкий, универсальный дизайн

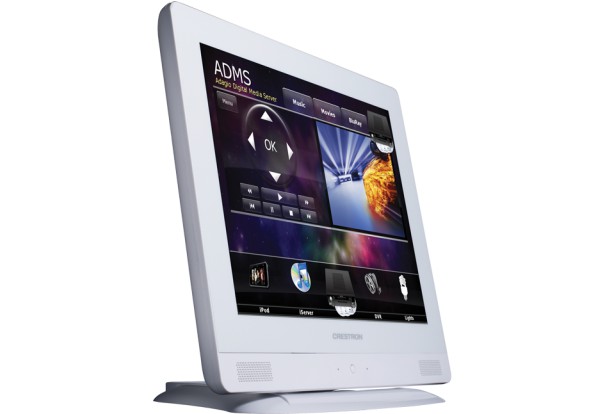

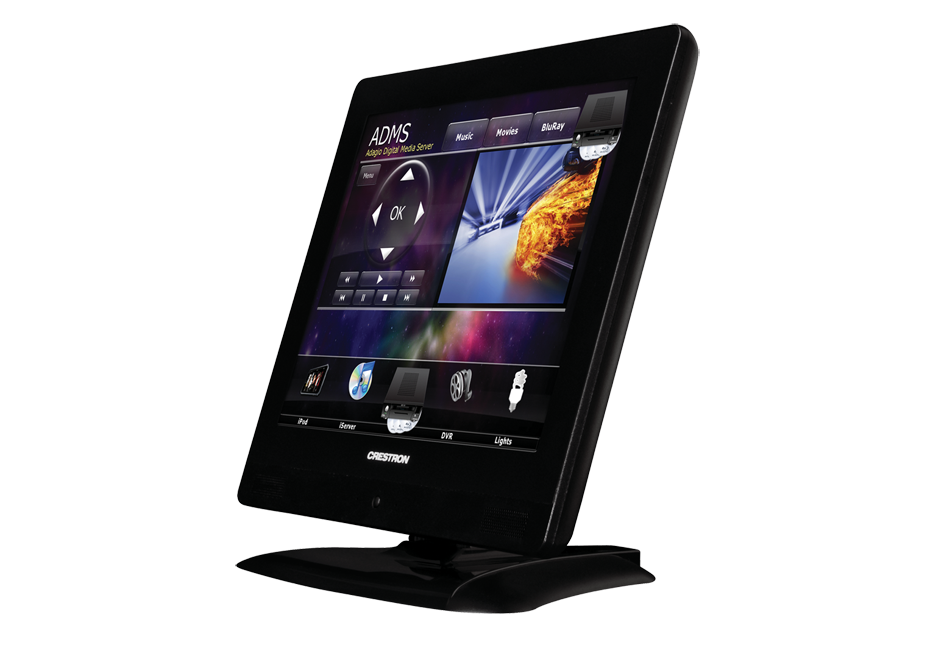

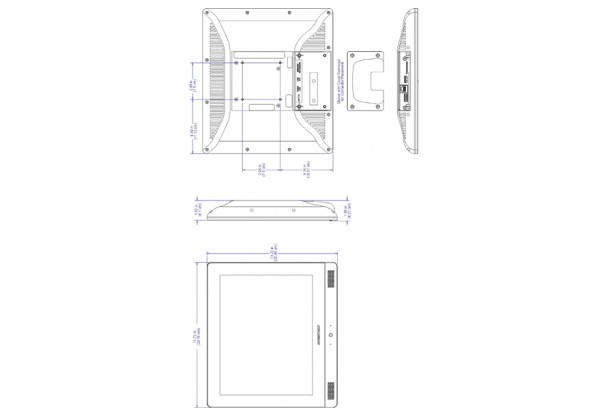

При создании наших V-Panel мы думали о внешнем виде и универсальности. TPMC-V12 имеет глубину менее 5 сантиметров и может быть смонтирована практически в любом месте при помощи стороннего VESA 75 кронштейна или подставки. Настольная модель (TPMC-V12-TILT) поставляется со стильной, плавно наклоняемой подставкой с гладкой поверхностью и представляет собой стильное, не громоздкое решение для столов, прилавков и других горизонтальных поверхностей. Так же предлагается настенный вариант (TPMC-V12-WALL), представляющий аналогичный стиль и функционал V-Panel в достаточно модном, но не броском дизайне.

Smart Graphics

Сенсорные экраны Crestron используют Smart Graphics для предоставления исключительного пользовательского опыта и качества путем создания богатых динамикой пользовательских интерфейсов с невероятной эффективностью и непараллельным функционированием. Используя Smaty Graphics, программисты могут быстро интегрировать управление жестами, анимированный отклик, сложные метаданные, встроенные приложения и полноэкранное видео для интересного и интуитивного сенсорного управления.

Кроме этого, Crestron Smart Graphics обладает следующими возможностями:

• Изящно выглядящие кнопки, ползунки, ручки и шкалы интуитивны и приятны в использовании
• Кинетические эффекты для расширения ощущения реализма при использовании списков и панелей инструментов, которые прокручиваются кончиком пальца
• Перетаскиваемые объекты, фиксирующиеся на месте – простой способ для выбора источника
• Виджеты для приборной панели для персонализации сенсорного экрана при помощи часов, погоды, новостей и другой информации^[1]
• Энергосберегающая заставка, отражающая время, температуру или другую информацию при пониженной яркости экрана
• Настраиваемые темы позволяют полностью изменить внешний вид и ощущения в зависимости от пользователя, события или времени года
• Полностью готовые SmartObjects позволяют в совершенстве управлять сложными устройствами без дополнительного программирования

Потоковое видео

Возможность воспроизведения потокового видео на сенсорной панели позволяет получать изображение с камер видеонаблюдения и других видео источников. Нативная поддержка форматов H.264 и MJPEG позволяет TSW-552 отображать «живой» видео поток с IP камеры, потокового сервера (Crestron CEN-NVS200, DM-TXRX-100-STR или аналогичного[3]) или коммутатора DigitalMedia™. Видео доставляется на сенсорный экран по локальной сети исключая дополнительные провода.

У дисплея так же есть аналоговый видео вход, который позволяет просматривать изображение с источника композитного видео. Видео изображение может отображаться на полный экран или в окне любого размера в любом месте экрана.

Селекторная связь Rava SIP^[1]

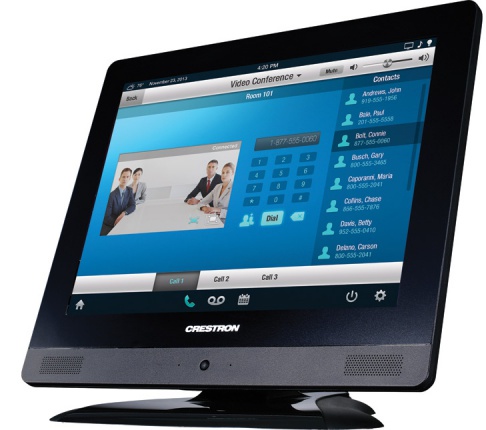

Технология Rаva SIP дает возможность совершать голосовые вызовы (VoIP) на другие Rava-совместимые сенсорные экраны и вызывные панели. Технология Rava работает по локальной сети и поддерживает двухстороннюю селекторную связь, видео селекторную связь и групповой вызов без специализированной проводки. VoIP телефония так же доступна посредством интеграции с SIP совместимой телефонной системой или SIP сервером.

TPMC-V12 так же поддерживает устаревший тип селекторной связи Crestron IP, допуская совместимость со старыми сенсорными панелями Crestron, не поддерживающими Rava.

Громкоговорители и микрофон

Встроенные фронтальные громкоговорители обеспечивают чистый звук для мультимедиа, а в совокупности со встроенным микрофоном, еще и для селекторной связи. В панель TPMC-V12 можно загрузить аудио файлы, которые могут быть использованы для персонализированных звуков, откликов клавиш и голосовых сообщений.

Клавиатура/мышь

Экранная клавиатура и мышь обеспечивают полный контроль над встроенными в TPMC-V12 Web браузером и другими приложениями и могут управлять компьютерами, использующими ПО TouchPoint Virtual Mouse & Keyboard (VMK-WIN). Для подключения внешней клавиатуры и мыши так же присутствует порт USB.

Удаленная аннотация

Удаленное аннотирование позволяет пользователям других сенсорных экранов рисовать кончиком пальца поверх одинакового изображения или общей доске, допуская расширенное взаимодействие между несколькими участниками в зале суда, классе или переговорной комнате.

Простое и гибкое подключение

С каждой моделью TPMC-V12 поставляется компактный интерфейсный модуль (TPMC-V-IMCW[4]), который может быть прикреплен в 1-постовую монтажную коробку, стойку с оборудованием или к любой плоской поверхности. Это дает единое место для подключения электропитания, коммуникационных интерфейсов и видео сигналов. Связь между интерфейсным модулем и сенсорным экраном может быть осуществлена посредством сдвоенного кабеля (TPMC-V-CBL-S[5]),представляя опрятный внешний вид при длине до 4,5 метров. Для более длинных дистанций, вплоть до 100 метров, особенно при скрытой кабельной разводке, можно использовать кабели Crestron или обычную витую пару CAT5e.[6]

Интерфейсный модуль TPMC-V-IMCW содержит как порт Cresnet, так и порт высокоскоростной локальной сети для связи с системой управления и доступа в локальную компьютерную сеть. Электропитание может быт осуществлено через Cresnet или внешний блок питания (PW-2420RU[2]). Аналоговое видео поддерживается через единственный симметричный или несимметричный композитный вход, осуществляя совместимость с обычной коаксиальной и Crestron Home Balanced AV системами.

При монтаже TPMC-V12 не обязательно использовать интерфейсный модуль. Разъемы на сенсорной панели допускают непосредственное подключение к локальной компьютерной сети и сети Cresnet, а электропитание осуществляется через разъем Cresnet. Имейте ввиду, что аналоговое видео можно подключить исключительно через интерфейсный модуль TPMC-V-IMCW.

1 - Поддерживает селекторную связь Rava SIP и устаревший тип селекторной связи Crestron IP. Поддерживает только полудуплексную связь. Полнодуплексная связь не поддерживается.

2 - Устройства продаются отдельно.

3 - Требуется H.264 IP видео камера.

4 - Устройства входят в комплект. Для дополнительной информации смотри характеристики данных устройств.

5 - TPMC-V12 поставляется с (1) 90см сдвоенным кабелем TPMC-V-CBL-S3. TPMC-V12-TILT поставляется с (1) 180см сдвоенным кабелем TPMC-V-CBL-S6. TPMC-V12-WALL поставляется без кабеля.

6 - Для кабельного соединения сенсорной панели и интерфейсного модуля используйте сдвоенный кабель TPMC-V-CBL-S, CRESCAT, CRESCAT-D-HP, CRESCAT-QM, DM-CBL или качественный CAT5e/6. В случае использования CAT5e/CAT6, потребуется еще CRESNET или CRESNET-HP для соединения шины Cresnet и электропитания или только кабеля для подключения электропитания. Максимальная длина для CRESCAT-D-HP, CAT5e/6 + CRESNET-HP или CAT5e/6 + питающий кабель составит 100 метров за вычетом витой пары локальной сети присоединенной к разъему на задней стенке интерфейсного модуля. Максимальная длина для CRESCAT, CRESCAT-QM, DM-CBL, CAT5e/6 + CRESNET или CAT5e/6 + питающий кабель составит 50 метров, за вычетом витой пары локальной сети сверх 50 метров.
