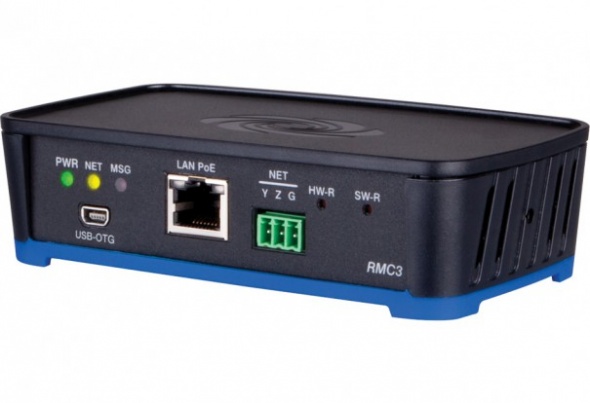

Crestron RMC3

Внимание! Медиаконтроллер Crestron RMC3 снимается с производства в 2022 году. Оборудование на замену предлагается в разделе Системы управления.

Crestron RMC3 это компактная и экономически эффективная система на основе 3-Series Control System для управления одним дисплеем, небольшой аудиовидеосистемой, системой освещения и приводом жалюзи, системой климат-контроля, охранной системой, системой управления энергопотреблением и множеством другой специализированной аппаратуры, а также для контроля работы всего перечисленного. Компактный форм-фактор позволяет установить изделие практически в любом месте с возможностью крепления на ровной поверхности или DIN-рейке с помощью входящего в комплект монтажного кронштейна. Контроллер может быть легко установлен за дисплеем или над проектором. Он оснащен достаточным количеством портов для управления дисплеем, экраном или подъемным устройством.

Порты Cresnet и Ethernet обеспечивают полную поддержку всего модельного ряда сенсорных экранов, кнопочных панелей, диммеров, приводов жалюзи, термостатов и других периферийных устройств Crestron. Модуль управления 3-Series системы RMC3 предоставляет функции надежного и полнофункционального контроллера, прекрасно подходящего для массового развертывания в студенческих городках, зданиях коммерческих организаций, музеях, многоквартирных домах, гостиницах и конференц-центрах.

Системы управления 3-Series

Техническое оснащение современных коммерческих зданий и заказных домов гораздо богаче, чем в прежние времена, и все эти системы требуют объединения в сеть и качественно нового подхода к управлению. Работающая на основе протокола IP платформа 3-Series изначально была задумана как сетевое серверное устройство, позволяющее полноценно управлять всем от освещения и аудиовидеосистемы до полной совокупности систем автоматизации здания.

3-Series это стабильная, динамичная и безопасная платформа, поднимающая надежность и производительность системы на новые уровни. По сравнению с другими системами управления Crestron 3-Series обеспечивает явный рост вычислительной мощности и производительности благодаря увеличению объема памяти, высоконадежной организации сети и IP-управления, а также уникальной модульной программной архитектуре.

Модульная программная архитектура (опция[1])

Эта приобретаемая отдельно опция открывает возможность высокоскоростной работы в многозадачном режиме в реальном времени, позволяющую системе RMC3 одновременно выполнять несколько программ. Это дополнение позволяет разрабатывать и запускать независимые специфичные для конкретного устройства программы, обеспечивающие управление освещением, жалюзи, отоплением, вентиляцией, кондиционированием, безопасностью, аудио и видео и т. д., и дает возможность оптимизировать каждую программу и вносить изменения только в одну программу, не затрагивая систему в целом. Даже при расширении системы обрабатывающие ресурсы можно легко переключать между процессорами 3-Series без написания нового кода. Итоговым преимуществом является существенное упрощение модернизации при минимальном времени простоя как при внедрении изменений на месте, так и удаленно через сеть[1].

Надежное IP-управление через Ethernet

Системы 3-Series основаны на IP-технологии, а потому их сетевые возможности являются непревзойденными. Высокоскоростной интерфейс Ethernet позволяет интегрировать в систему устройства с IP-управлением и использовать систему RMC3 в составе более крупной контролируемой сети управления. Независимо от того, работает ли система RMC3 в конфиденциальной корпоративной локальной сети, в домашней сети или подключена к Интернету через кабельный модем, она обеспечивает надежное защищенное взаимодействие с поддерживающими IP сенсорными экранами, компьютерами, мобильными устройствами, видеодисплеями, медиасерверами, системами охраны, освещения, отопления, вентиляции и кондиционирования, а также с другим оборудованием, которое может быть размещено как локально, так и в любой точке земного шара.

Управляющие приложения и XPanel

Много лет назад компания Crestron разработала первую в мире систему управления на основе IP-технологии, открывшую широчайшие возможности для контроля и мониторинга интегрированных систем, а также для управления ими через локальную сеть, глобальную сеть или Интернет. В настоящее время решения Crestron обеспечивают еще больше способов управления окружающим миром. Они позволяют из любой точки мира управлять всеми системами в доме или офисе с помощью компьютера, смартфона или планшета.

Встроенная в каждую систему 3-Series Control System технология Crestron XPanel превращает любой ноутбук или настольный компьютер в виртуальный сенсорный экран Crestron. Управляющие приложения Crestron позволяют использовать функции сенсорного экрана Crestron на устройствах iPhone, iPad и Android, обеспечивая защищенный мониторинг всех систем жилого или коммерческого здания и управление ими с одного устройства, которое всегда под рукой.

Корпоративное ПО для управления Crestron Fusion

ПО Crestron Fusion представляет собой интегрированную платформу для создания действительно умных зданий, экономящих энергию, повышающих производительность труда и продлевающих срок службы ценного оборудования. Являясь частью полной управляемой сети компании, колледжа, конференц-центра или любого другого здания, система RMC3 работает совместно с ПО удаленного управления активами Fusion RV, обеспечивая удаленное планирование, мониторинг и контроль помещений и технических средств из централизованной службы поддержки. ПО управления энергопотреблением Fusion EM позволяет организациям снизить потребление энергии благодаря отслеживанию использования в режиме реального времени и автоматизации управления освещением, жалюзи, отоплением, вентиляцией и кондиционированием.

Поддержка SNMP

Встроенная поддержка SNMP обеспечивает интеграцию со сторонним ПО управления ИТ-системами, позволяя сетевым администраторам использовать привычный для них формат управления системами Crestron в сети.

Cresnet

Cresnet это надежное проводное сетевое решение для кнопочных панелей Crestron, элементов управления освещением, приводов жалюзи, термостатов, датчиков присутствия и других устройств, не нуждающихся в высокой скорости сети Ethernet. Шина Cresnet упрощает разводку и конфигурирование, обеспечивая двунаправленный обмен данными и 24-вольтовое питание с постоянным током для всех устройств через простой 4-жильный кабель[2]. Для помощи в устранении неисправностей в системе RMC3 предусмотрен патентуемый анализатор сети, который непрерывно контролирует целостность сети Cresnet на предмет обрыва проводов, падения производительности и других сбоев.

Встроенные порты управления

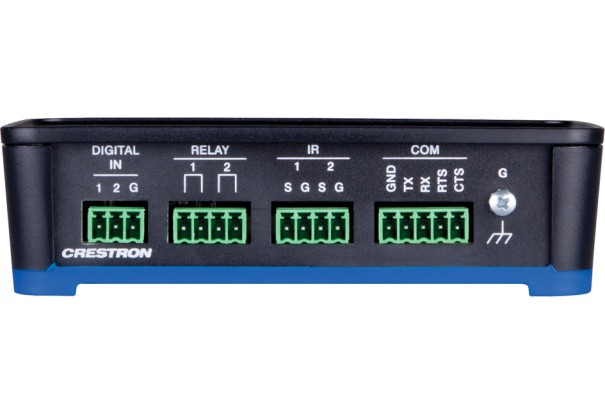

Помимо порта Ethernet, модуль RMC3 оснащен разнообразными портами управления для взаимодействия со сторонним оборудованием. Один двунаправленный COM-порт (RS-232/422/485) и два ИК-порта позволяют подключать аудиовидеоустройства, небольшие программные устройства и другое оборудование. Два программируемых релейных порта позволяют управлять проекционными экранами, подъемниками, регуляторами мощности и другим активируемым замыканием контактов оборудованием. Два цифровых входа обеспечивают интеграцию датчиков мощности, детекторов движения, дверных переключателей, устройств сигнализации и любых других устройств с замыканием изолированных контактов или низковольтными логическими сигналами.

BACnet™/IP

Встроенная поддержка протокола обмена данными BACnet/IP обеспечивает прямую связь со сторонними системами управления зданием по сети Ethernet, упрощая интеграцию с системами управления отоплением, вентиляцией и кондиционированием, системами охраны, пожаротушения и жизнеобеспечения, системами обработки голоса и данных, системами управления освещением и жалюзи, а также другими системами. При использовании протокола BACnet/IP все системы работают независимо, но могут обмениваться данными на основе единой платформы для создания действительно умного здания[3].

Питание по сети Ethernet

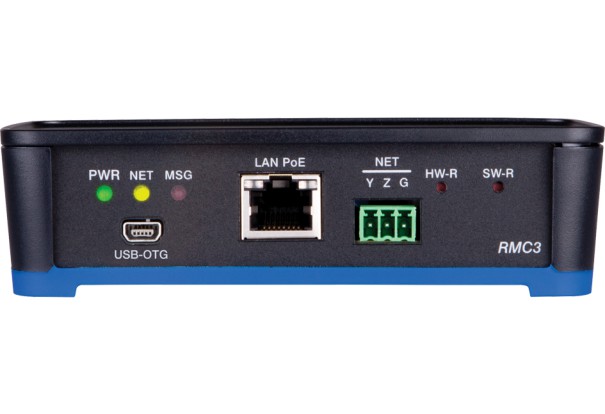

Благодаря технологии PoE система RMC3 получает необходимое для работы электропитание непосредственно по кабелю локальной сети. Технология PoE (Power over Ethernet, питание по сети Ethernet) устраняет необходимость в локальном источнике питания и каких-либо специальных кабелях питания. Инжектор PoE (PWE-4803RU[4]) просто подключается в линию с помощью кабеля для локальной сети в любом удобном месте. Также можно использовать коммутаторы Crestron PoE CEN-SW-POE-5 и CEN-SWPOE-16[4]), чтобы создать полнофункциональное сетевое решение со встроенной функцией PoE.

Корпус, удобный для интеграторов

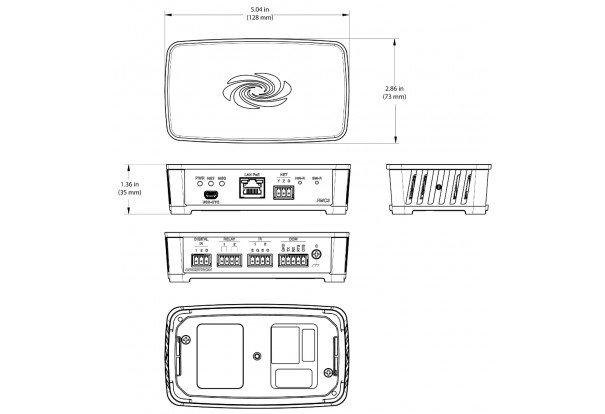

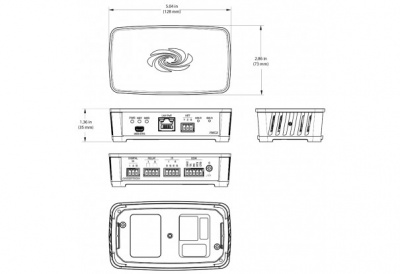

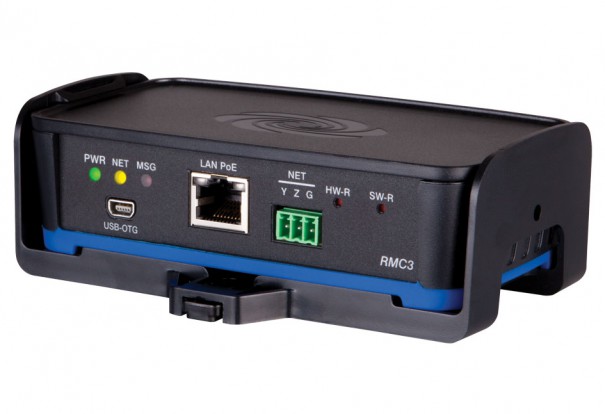

Устройство RMC3 имеет корпус форм-фактора Crestron IFE с компактной и удобной для интеграторов конструкцией, обладающей широкими возможностями монтажа и помещающейся практически в любом месте. Его форма позволяет объединить в стойку несколько контроллеров RMC3 и других устройств, совместимых со стандартом IFE. С помощью входящего в комплект поставки кронштейна его можно закрепить на любой ровной поверхности или установить на стандартную DIN-рейку. Также доступны наборы для установки в стойке и на мачте[4].

Особенности

• Компактная и экономически эффективная система управления
• Модуль управления 3-Series
• Модульная программная архитектура (опция[1])
• Встроенные 256 МБ ОЗУ и 4 ГБ флэш-памяти
• Поддержка внешних USB-носителей: флэш-памяти и устройств хранения данных
• Стандартные проводные интерфейсы обмена данными Ethernet и Cresnet
• XPanel с компьютером Smart Graphics™ и управлением через
  веб-интерфейс
• Поддержка управления с помощью приложений для iPhone, iPad и Android™
• Поддержка корпоративного программного обеспечения для управления Crestron Fusion
• Поддержка удаленного управления SNMP
• Один COM-порт RS-232/422/485 с поддержкой программного и аппаратного квитирования
• Два ИК/последовательных порта, два релейных порта и два цифровых входных порта
• Программируемый график событий с часами астрономического времени
• Встроенная поддержка протокола BACnet™/IP [3]
• Настройка программы установки с помощью ПО Crestron Toolbox™ или веб-браузера
• Среды программирования C# на основе символов и перетаскивания
• Полная поддержка Юникода (многоязычная поддержка)
• Повышенная пропускная способность и безопасность сети
• Безопасный доступ с использованием полного управления пользователями/группами или интеграции с Active Directory
• Аппаратная защита с использованием аутентификации 802.1X
• Сетевые протоколы безопасности: TLS, SSL, SSH и SFTP
• Шифрование, совместимое с FIPS 140-2
• Встроенный веб-сервер
• Поддержка IPv6
• Порт USB OTG
• Питание по сети в соответствии со стандартом PoE
• Компактный форм-фактор «микро-IFE» с возможностью штабелирования
• Поверхностный монтаж или установка на DIN-рейку
• Доступна опция с монтажом в стойке и на мачте[4]

1 - Для поддержки контроллером RMC3 модульной программной архитектуры требуется приобрести одну лицензию SW-RMC3-10PROG. Лицензия обеспечивает поддержку одновременного выполнения на одном контроллере RMC3 до 10 программ. При выполнении на контроллере RMC3 только одной программы лицензия не требуется.

2 - Порт NET (Cresnet) на контроллере RMC3 представляет собой 3-контактный разъем, позволяющий передавать только данные Cresnet без подачи питания. Провода питания Cresnet к контроллеру RMC не подключаются. Для питания устройств Cresnet требуется внешний источник питания Cresnet.

3 - Требуется лицензия. RMC3 поддерживает не более 500 объектов BACnet при исключительном использовании BACnet. Фактические возможности зависят от общего размера и сложности программы.

4 - Компоненты продаются отдельно.
