Crestron FT-TSC600

Внимание! Настольный лючок Crestron FT-TSC600 снимается с производства в 2022 году. Товары на замену предлагаются в разделе "Оборудование управления".

Настольный лючок с системой управления и сенсорной панелью FT-TSC600 от Crestron предлагает решение по настраиваемому управлению и подключениям со стильным внешним видом и устанавливается внутрь столешницы заподлицо. Его встроенный управляющий процессор 3-й серии, объединенный с восхитительным 5-дюймовым цветным сенсорным экраном являются законченным, компактным контроллером для любой маленькой переговорной комнаты или схожего помещения. Встроенное отделение с подключениями содержит интерфейсные кабели и разъемы готовые к подключению к портативным компьютерам, мобильным устройствам, АВ источникам и другому оборудованию.

Настольный лючок с сенсорной панелью является идеальным дополнением к передатчику DigitalMedia или другому аппарату АВ интерфейса. Он является интуитивным и располагающим к себе "пользовательским интерфейсом" для пугающих и обыденных технологий скрытых под столом. Встроенная сенсорная панель и управляющий процессор могут предоставить управление для всего помещения, предлагая полностью настраиваемый пользовательский интерфейс для выбора источника презентации, регулировки уровня звука, освещения и, даже, организации заказа в ресторане. Дополнительные возможности включают отображение полнокадрового видео и громкая селекторная связь ^[1].

Стойка с оборудованием не нужна!

FT-TSC600 содержит лучшие в индустрии технологии управления в едином компактном дизайне, который снимает необходимость в отдельной стойке с оборудованием. Присутствующие на борту порты Ethernet и Cresnet предоставляют необходимые подключения для заполненной оборудованием комнаты и ЛВС в здании. Расширение подключений можно реализовать через Модули Расширения Управляющий Портов C2N-IO, шлюзы беспроводной связи и другое интересное оборудование Crestron^[2,3].

Дизайн с откидной крышкой

Обладая красивой отделкой в двух вариантах черное анодирование или брашированный алюминий, Crestron FlipTop добавляет современный металлический акцент переговорным столам и трибунам. FT-TSC600 чисто устанавливается практически в любую плоскую, горизонтальную поверхность толщиной 44 мм. Скошенные кромки дают ощущение минимальной толщины.

Крышка лючка просто откидывается кончиком пальца, открывая доступ к сенсорной панели и отделению для подключений. По окончании всех подключений и настройки через сенсорную панель, крышка может быть закрыта. Большой скошенный паз на передней стороне крышки позволяет интерфейсным кабелям оставаться подключенными даже когда крышка закрыта.

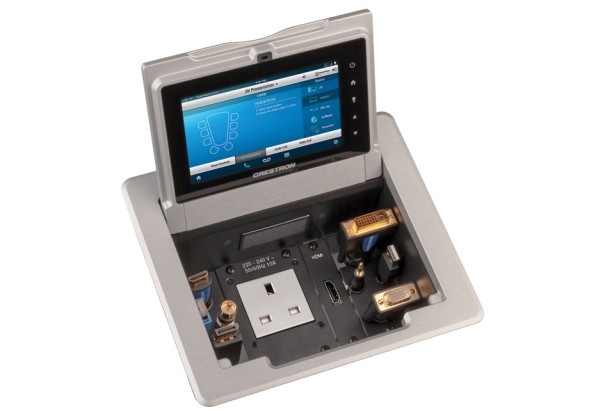

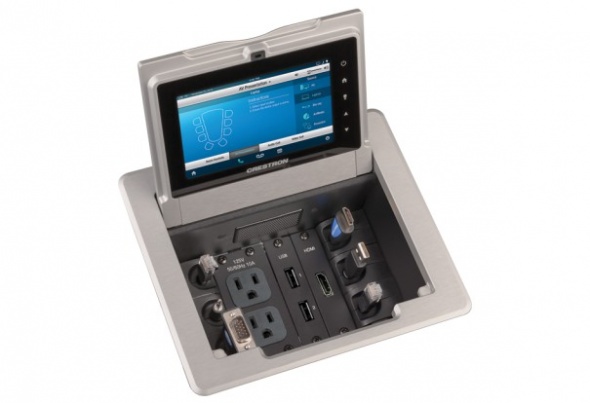

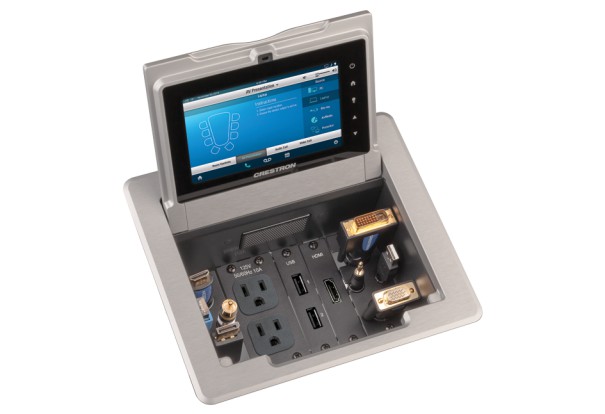

Отсек для подключений

FT-TSC600 является высококонфигурируемым, предоставляя решение по хорошо организованным подключениям для любой уникальной задачи. Он предоставляет варианты для вытягивающихся кабелей и смонтированным на панелях разъемах, с участием или без силовых розеток переменного тока. Стандартно он поставляется с двумя пластинами с прорезями под кабели и четырьмя пустыми пластинами, любая из которых может быть заменена по вашему выбору на кабельный ретрактор, пластину с разъемами и модули силовых розеток.

• Пластина со сквозным отверстием для кабеля Каждая такая пластина имеет четыре изолированных отверстия для Сертифицированных Интерфейсных Кабелей Crestron^[2] и других АВ и коммуникационных кабелей. Пользовательская часть каждого кабеля аккуратно хранится готовая к использованию в отсеке для подключений, в то время как остальной кабель просто свисает за пластиной с отверстиями. Изолирующие втулки имеют гладкую и скользкую поверхность, что облегчает вытягивание кабеля. Для неиспользуемых отверстий используются заглушки. Пластины со сквозными отверстиями расположены с правой и левой стороны отсека для подключений. В FT-TSC600 можно установить одну или две пластины со сквозными отверстиями. В комплект входят две пластины.
• Кабельные ретракторы В качестве более рафинированного решения хранения кабелей, FT-TSC600 можно оснастить шестью Кабельными Ретракторами Crestron CBLR2< ^[2]. Кабельные ретракторы Crestron имеют запатентованный механизм, который гарантирует плавность работы и устраняет свисающие кабельные петли под столом. До трех кабельных ретракторов можно установить вместо одной пластины со сквозными отверстиями, что в сумме дает шесть кабельных ретракторов.
• Пластины с разъемами При предпочтении иметь смонтированные на панели разъемы, FT-TSC600 можно оснастить четыремя Пластинами с разъемами FTA-CP ^[2]. Пластины с разъемами предлагаются в вариантах с обычными типами разъемов для АВ и данных. Заказные пластины с разъемами могут быть изготовлены из входящих в комплект пустых пластин. Все четыре пластины с разъемами располагаются в центре отсека для подключений.
• Модули силовых розеток переменного тока Для предоставления электропитания для портативных компьютеров и других мобильных устройств, в FT-TSC600 можно установить до четырех розеток 120 В переменного тока (NEMA) или до двух международных розеток переменного тока, выбирая в серии Модулей Силовых Розеток FTA-PWR ^[2]. Каждый модуль FTA-PWR занимает место двух или трех пластин с разъемами. Модули имеющие две международные розетки, в добавок занимают и смежное место пластины со сквозными отверстиями.

Встроенный 5-дюймовый сенсорный экран

Откидная верхняя крышка обнажает восхитительный 5-дюймовый цветной сенсорный экран, грациозно наклоненный для облегчения работы и наблюдения. Технология Smart Graphics предоставляет ошеломляющий настраиваемый пользовательский интерфейс с плавным управлением жестами, анимированным откликом, метаданными, встроенными приложениями и высококачественным видео H.264. Пять емкостных программируемых кнопок так же служат для доступа к основным функциям.

Потоковое видео

Возможность воспроизведения потокового видео на сенсорной панели позволяет предварительно просматривать изображение с видео источников во время презентации или получать живое изображение с камеры во время видео конференции - прямо на экране настольного лючка! Нативная поддержка форматов H.264 и MJPEG позволяет FT-TSC600 отображать "живой" видео поток с IP камеры, потокового сервера (Crestron CEN-NVS200, DM-TXRX-100-STR или аналогичного^[2]) или коммутатора DigitalMedia. Видео доставляется на сенсорный экран по локальной сети, устраняя необходимость в дополнительной видео проводке.

Громкая селекторная связь

Технология Rаva SIP дает возможность FT-TSC600 совершать голосовые вызовы (VoIP) на другие Rava-совместимые сенсорные экраны и вызывные панели. Технология Rava работает по локальной сети и поддерживает голосовую конференцсвязь ^[1], двухстороннюю селекторную связь, видео селекторную связь ^[3] и групповой вызов без дополнительной проводки. VoIP телефония так же доступна посредством интеграции с SIP совместимой телефонной системой или SIP сервером, допуская громкоговорящую телефонную связь, дополненную скоростным набором, определением номера вызывающего абонента, настраиваемый сигнал вызова и другими возможностями. Благодаря встроенной системе эхоподавления, есть возможность использовать полно-дуплексную связь для ясной и бесшовной голосовой коммуникации, используя для этого встроенные в FT-TSC600 микрофон и громкоговорители.

Линейный выход

В дополнение к имеющемуся громкоговорителю, FT-TSC600 оснащен симметричным линейным звуковым выходом, который позволяет отправлять сигнал с громкоговорителя на звуковую систему в помещении. Усиление звукового сигнала с настольного лючка через комнатные громкоговорители увеличивает возможности голосовой конференции, позволяя небольшой группе участвовать в конференции используя одну FT-TSC600 ^[1].

Управляющий движок 3-й серии

FT-TSC600 оснащен встроенным управляющим процессором 3-й серии, который в большинстве случаев устраняет необходимость в отдельной системе управления, смонтированной в стойке. 3-я серия от Crestron предлагает определенно надежную, динамичную и защищенную платформу управляющей системы, способную на уверенное управление помещением, полным разнообразными технологиями от звукового и видео оборудования, до освещения, управления климатом, затенением, шторами и другими коммунальными удобствами. Благодаря Модульной Программной Архитектуре, FT-TSC600 может одновременно исполнять несколько программ, что повышает гибкость и эффективность. Железобетонная сеть и IP управление дают бесшовную интеграцию с другими системами и оборудованием, с дополнительной возможностью использовать сенсорные панели и беспроводные пульты Crestron, мобильные устройства и удаленное управление посредством ПО Корпоративного Управления Crestron Fusion.

Cresnet

Оснащенная ведущим портом Cresnet, FT-TSC600 совместима с полной линейкой кнопочных панелей, световым оборудованием, моторами штор, термостатами датчиками присутствия и другим оборудованием Crestron, которое не требует больших скоростей Ethernet ^[3].

Расширитель портов управления

Общение с оборудованием, управляемым по ИК, последовательному интерфейсу и реле, облегчается при применении Модуля Расширения Портов Управления C2N-IO ^[2]. C2N-IO является компактным устройством, которое можно разместить практически в любом месте. Он соединяется с FT-TSC600 через шину Cresnet и предоставляет один двунаправленный порт RS-232, один ИК/последовательный порт и два релейных порта для интеграции со сторонним оборудованием. Два C2N-IO можно подключить непосредственно к FT-TSC600 без необходимости в дополнительном источнике питания ^[3]. Кроме C2N-IO, FT-TSC600 совместим со всей линейкой управляющих модулей Cresnet и infiNET EX, а также с интерфейсами плат управления 3-й серии.

BACnet/IP

Встроенная поддержка протокола BACnet/IP предоставляет прямой интерфейс для сторонних систем управления зданием через Ethernet.^[5]

Электропитание по витой паре

Благодаря технологии PoE+, FT-TSC600 получает электропитание через единственный кабель витой пары. PoE (Power Over Ethernet) устраняет необходимость в местном блоке питания или в выделенном кабеле электропитания. FT-TSC600 поддерживает улучшенное управление электропитанием LLDP, потребляя всего лишь 15 Вт из PoE бюджета, если запитана от PoE+ совместимого коммутатора, как например CEN-SWPOE-16 ^[2] (ознакомьтесь с характеристиками для получения дополнительной информации).

Создай свою прямо сейчас

Заказные лючки FlipTop ждут вас. Просто воспользуйтесь Инструментом Конфигурации Crestron FlipTop для создания и заказа вашего собственного всего за несколько минут! Простой пользовательский интерфейс упрощает выбор отделки, кабелей, кабельных ретракторов, панелей с разъемами и силовых розеток.

Особенности

• Встраиваемый в столешницу лючок стильного дизайна с откидной крышкой для управления и подключений
• Встроенный процессор управления 3-й серии
• Содержит порты 10/100 Ethernet и Cresnet ^[3]
• Расширение управляющих портов через модули C2N-IO ^[2]
• Встроенный 5-дюймовый емкостной сенсорный экран с поддержкой Smart Graphics ^[6]
• Высокопроизводительный видеопоток H.264 через ЛВС
• Бесшовная интеграция с Crestron DigitalMedia
• Пять емкостных программируемых кнопок для частых функций
• Селекторная связь Rava SIP с возможностью громкой связи ^[1]
• Настраиваемый звуковой отклик
• Встроенный микрофон и громкоговорители
• Симметричный линейный выход для усиления звукового сигнала
• PoE+ электропитание через ЛВС
• Конфигурируемое отделение для подключений допускает разнообразные комбинации вытягивающихся кабелей , кабельных ретракторов, панелей с разъемами и силовых розеток переменного тока ^[2]
• Скошенный кабельный паз позволяет закрыть крышку при подключенных кабелях
• Пластина для шнуровки для организации кабелей под столом
• Универсальное отверстие для монтажа подходит всем новым и будущим лючкам FlipTop
• Черная анодированная или брашированная алюминиевая отделка

1 - Поддерживаются голосовые вызовы с другим Rava-совместимым оборудованием в IP сети или с любым телефонным оборудованием через интеграцию с SIP-совместимой IP телефонной системой или SIP сервером.

2 - Компоненты продаются отдельно.

3 - Для предоставления электропитания Cresnet через порт NET FT-TSC600 должна быть запитана через IEEE3at Тип 2 PSE (Оборудование для питания других устройств). Если FT-TSC600 запитана от PSE 802.3af или 802.3at Тип 1, не следует подключать нагрузку на вывод "24" порта NET и следует использовать внешний источник питания для оборудования подключенного к шине Cresnet и требующего питания.

4 - Требуется H.264 совместимая IP камера.

5 - Требуется лицензия. FT-TSC600 поддерживает максимум 250 объектов BACnet, если выделен только под эту задачу. Реальные возможности зависят от размера программы и ее сложности.

6 - Поддерживает только Smart Graphics. Не совместима с "традиционными" графическими проектами.

Доступные модели

• FT-TSC600-B: Настольный лючок FlipTop™ с системой управления и сенсорной панелью, черный, анодированный
• FT-TSC600-BALUM: Настольный лючок FlipTop™ с системой управления и сенсорной панелью, брашированный алюминий

Доступные принадлежности

• Серия CBL: сертифицированные интерфейсные кабели Crestron
• Серия CBLR2: Кабельные ретракторы для FlipTop
• FTA-CBLRA-INSERT-2WIRE-102: Прокладка кабельного ретрактора
• FTA-CP: Пластины с разъемами FlipTop
• FTA-PWR: Модули силовых розеток FlipTop
• C2N-IO: Модуль расширения портов управления
• C2N-HBLOCK: Многотипный блок расширения Cresnet
• CEN-SWPOE-16: 16 портовый управляемый PoE коммутатор
• CEN-NVS200: Сетевой видео стриммер
• DM-TXRX-100-STR: Передатчик/приемник потокового сигнала HD
• SW-VMK-WIN: Виртуальные клавиатура и мышь TouchPoint для Windows
• Crestron App: управляющее приложение для Apple iOS и Android
• XPanel: Crestron Control для компьютеров
• myCrestron: Служба динамичного DNS для систем Crestron
• Fusion EM: ПО управления энергетическими ресурсами
• Fusion RV: ПО удаленного управления активами
• RoomView Express: ПО удаленной поддержки и управления ресурсами
• 3-Series BACnet/IP Support: Лицензия нативной поддержки BACnet/IP для 3-й серии
• CSP-LIR-USB: модуль обучения ИК-подсистемы
