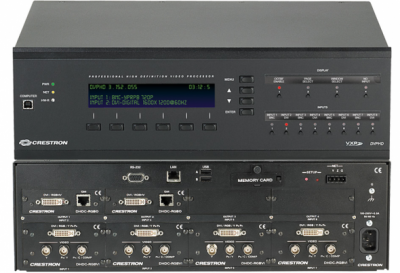

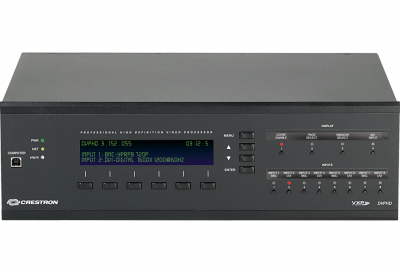

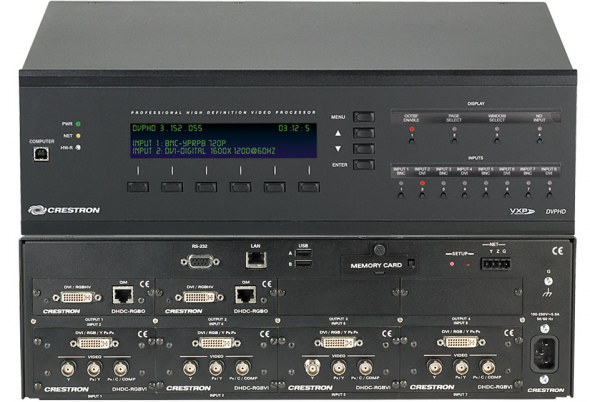

Crestron DVPHD-GB

Внимание! Аннотатор Crestron DVPHD-GB снимается с производства. На замену предлагаются другие видеоустройства.

• Первый многооконный видео аннотатор, поддерживающий видео высокой четкости с HDCP!
• Допускает интерактивное аннотирование поверх видео высокой четкости и компьютерного изображения в режиме реального времени
• Технология Guidebar обеспечивает полное управление презентацией
• Отображает до 8 полностью масштабируемых видео окон с аннотацией
• QuickSwitch HD обеспечивает сверх быстрое переключение и эффекты преобразования
• Модульному дизайну обеспечивает до 8 входных источников одновременно ^[1]
• Поддерживает источники цифрового видеосигнала HDMI, DVI, DisplayPort Multimode и HD-SDI ^[3]
• Поддерживает аналоговый RGB, компонентный, S-Video и композитный источники видеосигнала ^[3]
• Поддерживает дисплеи и сенсорные мониторы DVI, HDMI и RGB ^[3]
• Совместим с широким диапазоном сторонних сенсорных дисплеев ^[8]
• Содержит встроенный графический процессор Crestron
• Содержит систему масштабирования и преобразования чересстрочной развертки высокой четкости VXP
• Поддерживает разрешение до WUXGA 1920 x 1200 и 1080p60 ^[2]
• Автоматически настраивается используя синхросигнал и EDID^[5]
• Расширенная поддержка HDCP управляет DRM для 8 цифровых источников^[7]
• Имеет встроенные настроечные таблицы

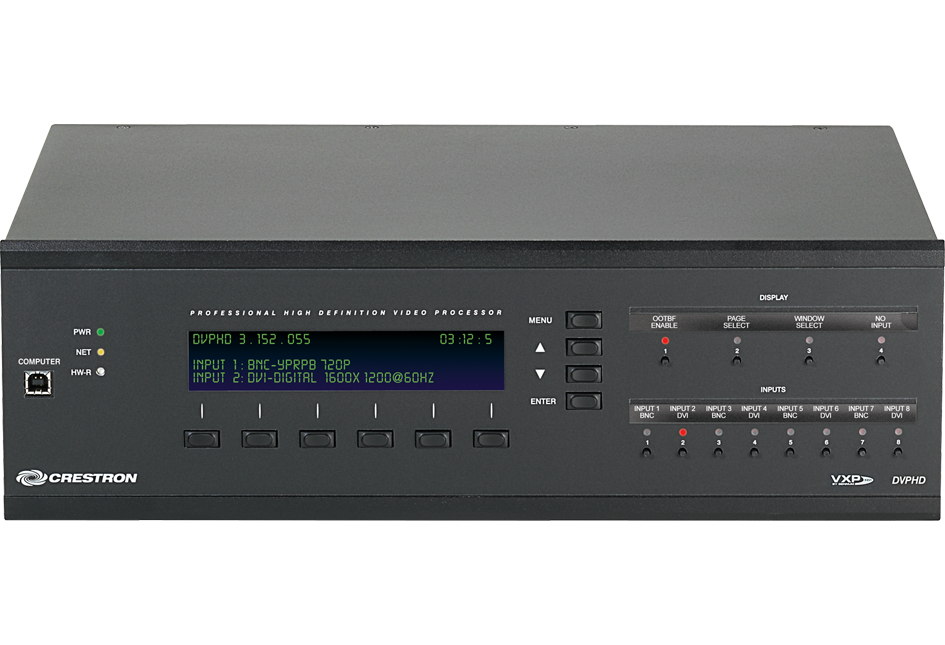

• Легко конфигурируется с фронтального ЖК дисплея, экранного меню или Web браузер
• Поддерживает связь через ЛВС и Cresnet
• Легко интегрируется с системой управления Crestron
• Обладает входами и выходами QuickMedia ^[4,5,6,7]

Проводя совещание высокого уровня в зале заседаний, учебный семинар или наблюдая спортивное состязание в домашнем кинотеатре, аннотирование дает возможность указать главное в любой презентации. Аннотирование Crestron позволяет пояснять ваши мысли на лету, рисуя или делая надписи поверх видео высокой четкости и компьютерного изображения или делать наброски ваших идей на грифельной доске, не покидая трибуну или ваше любимое кресло пока остальные наблюдатели следят за большим экраном. На самом деле, только Crestron позволяет вам управлять всеми медиа источниками и представлять их аудитории любого размера – с легкостью и сногсшибательным эффектом – при помощи одной лишь сенсорной панели.

Представляем цифровой видео аннотатор высокой четкости с технологией Guidebar^®DVPHD-GB – единственный в мире многооконный видео процессор с аннотацией, который отображает компьютерные и видео сигналы высокого разрешения с HDCP и допускает полное управление презентацией!

Его модульный дизайн допускает разнообразные конфигурации для поддержки до восьми различных входных сигналов практически любого типа ^[1]. Передовая в индустрии поддержка HDCP обеспечивает совместимость с защищенным содержимым DVD, Blu-ray Disc, цифрового ТВ высокого разрешения и компьютерных источников. Продвинутая обработка изображений высокой четкости добивается поразительного реализма и детализации для каждого входного сигнала, с возможностью отображать до 8 отдельных видео изображений сразу или легко переключаться между ними используя цифровые эффекты трансформации и изменяемой графики.

Многооконный видео процессор

DVPHD-GB одновременно отображает до 8 видео окон^[3] на любом мониторе, проекторе или плоско-панельном дисплее высокого разрешения. Видео окна могут отображаться на экране в любой комбинации, с расширенной возможность динамично присваивать текстовую метку любому окну. Изображения могут даже плавно гаснуть или перескакивать на вашем персонализированном фоне с использованием цифровых эффектов трансформации и изменяемой графики. Каждое окно полностью масшатбируемое и с независимым управлением, что позволяет отображать его в любом месте, любого размера и с любым соотношением сторон.

Технология Guidebar

DVPHD-GB предлагает мощнейшее, отполированное решение для презентаций и аннотирования, оснащенное панелью управления на сенсорном экране докладчика для управления аннотацией, светом, АВ и другими возможностями. Управляющая панель удобно размещается сверху, снизу или по бокам экрана докладчика, не заслоняя изображение и позволяя иметь мгновенный доступ к инструментам аннотирования, а так же кнопкам для регулировки уровня звука, выбора источников, управления транспортом и светом в помещении. Как и любая сенсорная панель Crestron, управляющая панель полностью настраивается по внешнему виду и функциональности и видна только докладчику, а аудитория видит только полноэкранное видеоизображение и аннотацию.

Аннотация высокой четкости

DVPHD-GB предоставляет необходимые инструменты аннотирования что бы придать вашей точку зрения максимальное воздействие – легко и интуитивно. Для максимальной ясности, размер и цвет кисти выбираются на лету. Движущееся изображение можно заморозить на экране, что бы указывать нужные места на неподвижной картинке. Вы даже можете одновременно наносить аннотацию поверх двух или более входных источников для легкого сравнения бок о бок нескольких связанных изображений. Процесс аннотирования высокой четкости гарантирует что и докладчик и аудитория видят все с кристальной детализацией.

Интерактивная аннотация

Эксклюзивная удаленная аннотация от Crestron позволяет до 90 отдельным сенсорным экранам ”массово аннотировать” поверх одного изображения, поддерживая достаточную и эффективную взаимосвязь между участниками в классе, зале суда, зале заседаний, операционной или командном центре.

Управление HDCP

DVPHD-GB это первый в своем роде аннотирующий процессор который поддерживает HDCP (защита широкополосного цифрового информационного содержимого) для совместной работы с различными цифровыми видео плеерами, кабельными и спутниковыми приемниками, компьютерами, дисплеями и проекторами – сейчас и в будущем. В то время как другие производители полностью игнорируют HDCP, DVPHD-GB осуществляет расширенное управление HDCP, что позволяет отображать 8 защищенных источников на одном экране высокой четкости вместе с незащищенными источниками, графикой и живой аннотацией.

Почему HDCP имеет значение

Поскольку процесс перехода на цифру начался, все больше компаний используют HDCP для защиты своих DVD, Blu-Ray дисков, вещание, онлайн содержимое от неавторизованного копирования. Аналоговое подключение не поддерживает HDCP, поэтому оно исчезает из компьютеров и АВ оборудования которое продается сегодня и вскоре владельцы содержимого почувствуют пользу цифровых технологий, когда только авторизованные пользователи смогут смотреть информационное содержимое во всем великолепии высокой четкости. Системы которые не поддерживают HDCP просто не смогут отобразить информационное содержимое высокой четкости.

QuickSwitch HD

Эксклюзивная технология Crestron QuickSwitch HD устраняет надоедливые задержки в переключении и пропадание картинки которые преследуют другие цифровые коммутаторы и аннотаторы. Переключение между входами любого типа на DVPHD-GB происходит быстро и плавно. Видео изображения могут даже плавно появляться и исчезать поверх вашей персонального фона благодаря цифровым эффектам трансформации и настраиваемой графики, придавая усиление процессу и восприятию всей презентации.

Мультиформатная поддержка

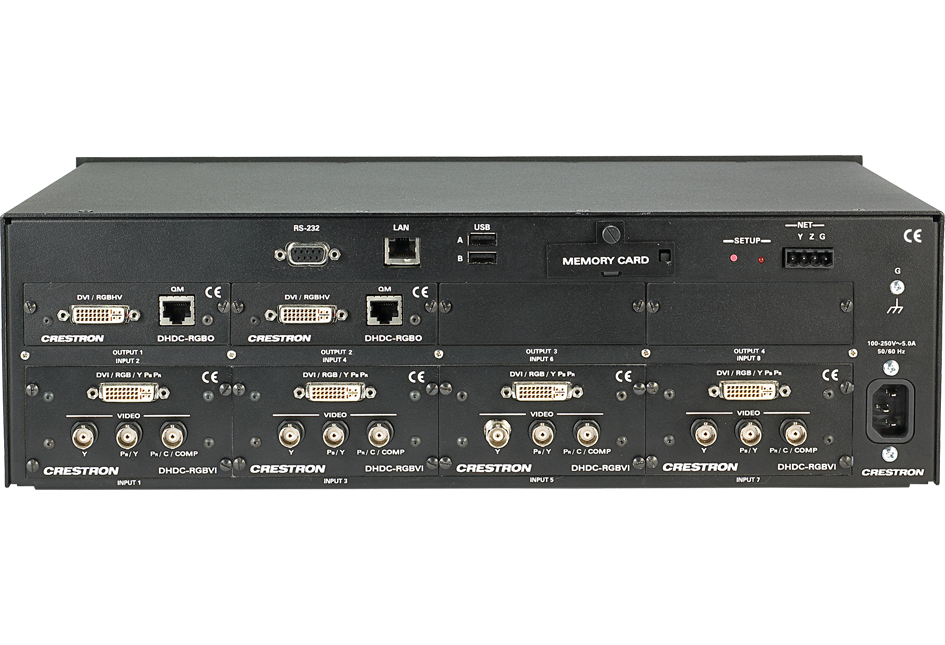

DVPHD-GB конфигурируется под конкретного заказчика, что позволяет покрыть весь диапазон типов входных сигналов. ^[1] Поддерживается любое разрешение вплоть до 1920х1200 ^[2] с невероятным количеством 125 предопределенных «стандартных» разрешений и возможностью настроить любое другое разрешение. Доступные типы входов:

• HDMI^® – Поддерживает цифровое видео высокого разрешения с HDCP и Deep Color. Поддерживает разрешение до 1080р60 или 1080i30 и WUXGA 1920x1200. Каждый HDMI вход дополнен HDMI выходом для сквозного подключения к следующему устройству HDMI в цепочке. Входы HDMI так же совместимы с источниками DVI и DisplayPort Multimode. DVPHD-GB может иметь до 4 HDMI входов. ^[3,4]
• DVI-I – Поддерживает цифровые видео сигналы DVI, так же как RGB/VGA и компонентный аналоговый сигналы. Поддерживает HDCP и Deep Color на разрешениях до 1080р60 WUXGA. Так же поддерживает чересстрочное 1080i через аналоговый вход. Входы DVI так же совместимы с источниками HDMI и DisplayPort Multimode. DVPHD-GB может иметь до 4 DVI-I входов. ^[3,4]
• Мультиформатный BNC – поддерживает аналоговые компонентные, S-Video и композитные видео источники. Поддерживает NTSC, PAL, чересстрочные 1080i и прогрессивные до 720p. DVPHD-GB может иметь до 8 мультиформатных BNC входов.
• SDI – Поддерживает цифровые видео сигналы SDI и SDI-HD до 1080i30 или 1080p30. DVPHD-GB может иметь до 4 SDI входов.
• QuickMedia^® – Предназначен для прямого соединения с системой Crestron QuickMedia. ^[4,5]

Вывод на дисплей высокого разрешения

Для дисплея для аудитории и сенсорного экрана докладчика, служат отдельные выводы DVI-I. Каждый вывод поддерживает DVI, HDMI или аналоговый RGB сигнал с любым разрешением до 1920х1200. Для возможности работы управляющей панели, сенсорный экран докладчика должен иметь большее разрешение, чем экран аудитории. Например, сенсорный экран 1920х1200 может отображать видео 1080р (1920х1080) вместе с управляющей панелью, занимающей 120 строк снизу или сверху видео изображения. Аудитория смотрящая на дисплей 1080р видят только полноэкранное видео изображение 1080р. Таким образом все наслаждаются одинаковым полнокадровым видео изображением высокой четкости, в то время как только докладчик видит управляющую панель. ^[2,3,4,6,7]

Широкая поддержка сенсорных дисплеев

DVPHD-GB совместим с большим количеством сенсорных дисплеев, чем любой другой аннотатор или видеопроцессор на рынке. Поддерживается много десятков моделей от множества производителей и постоянно добавляются новые. С широчайшим диапазоном размеров, доступных в настольных, встраиваемых и специализированных исполнениях, определенно будет решение которое идеально подойдет для вашей нестандартной задачи ^[8].

Усовершенствованная обработка изображения

Среди аннотаторов, DVPHD-GB так же по праву является выдающимся видео процессором и масштабатором, великолепно масштабируя выходной сигнал для соответствия разрешению и соотношению сторон дисплея высокой четкости. Видео обработка VXP с полностью адаптивным преобразованием чересстрочной развертки достигает выдающегося реализма и богатой детализации от источников стандартной или высокой четкости или компьютера.

Автоматическая настройка

DVPHD-GB легок в установке, он автоматически настраивает себя под всевозможные источники и дисплеи при их подключении. Определение входной синхронизации устанавливает оптимальный формат , разрешение и частоту кадров для каждого источника ^[5], в то время как EDID адаптирует выход под подключенный к нему дисплей. Для точной подстройки каждого входа и выхода так же доступна ручная настройка и встроенные настроечные таблицы.

Беспрецедентная системная интеграция

И Cresnet и высокоскоростная локальная сеть являются стандартными средствами для DVPHD-GB, предоставляя полное подключение и непрерывную связь с одной или несколькими системами управления Crestron для надежной системной интеграции и расширенного управления презентацией. DVPHD-GB так же хорошо подходит для интеграции с системами DigitalMedia, позволяя даже больше расширение по входам и распределение на несколько дисплеев.

Доступные модели

Доступные принадлежности

1 - Реальные типы сигналов и количество зависят от выбранной конфигурации входных/выходных карт. Для выбора конфигурации входных и выходных карт DVPHD-GB выберите одну из существующих моделей или воспользуйтесь онлайн конфигуратором DVPHD-GB Configuration Tool для модели под заказ. Все входные и выходные карты устанавливаются на заводе.

2 - Для подключения DVI или DisplayPort Multimode сигналов ко входам HDMI потребуется соответствующий переходник или интерфейсный кабель. Для подключения HDMI, DisplayPort Multimode, RGB/VGA или компонентного сигналов ко входу DVI-I потребуется соответствующий переходник или интерфейсный кабель. Переходник VGA – DVI-A поставляется с каждым входом или выходом DVI-I. Интерфейсный кабель CBL-HD-DVI продается отдельно.

3 - Каждому видео окну соответствует видео вход и количество окон ограничено количеством входов. Можно динамично выбирать с какого видео входа подавать сигнал на конкретное окно, но невозможно подать входной сигнал одновременно на более чем одно окно.

4 - Для получения актуальной информации по совместимости с сенсорными экранами и мышами ознакомьтесь с True Blue Online Help Answer ID 4666 или обратитесь в Crestron True Blue Support.

5 - Для совместного использования с дисплеем V-Panel требуется соединение с ЛВС и систему управления с подключением к локальной сети. Обратитесь к Crestron Digital Media Design Guide, Doc. #4546 для получения информации по кабельным системам DM.

6 - Для разрешений 1600 х 1200 или выше, частота кадров ограничена на 60 Гц или ниже. Поддержка 1920 х 1200 через аналоговый RGB или QM потребует источник или дисплей с поддержкой сокращения времени обратного хода луча.

7 - DVPHD-GB не обрабатывает и не пропускает звуковой сигнал, за исключением HDMI INPUT, который передает видео сигнал совместно со звуком на соответствующий HDMI OUTPUT. Входы и выходы DVI, SDI и QM не поддерживают передачу звука.

8 - Входы QM не поддерживают определение входного синхросигнала. Входы QM требуют наличие QM передатчика или другого QM оборудования для совместимости стандартных видео источников.

9 - Выходы QM поддерживают только формат RGBHV. Выходы QM требуют наличия QM приемника или другого оборудования QM.

10 - Аналоговые выходы RGB и QM отключаются при использовании HDCP.
