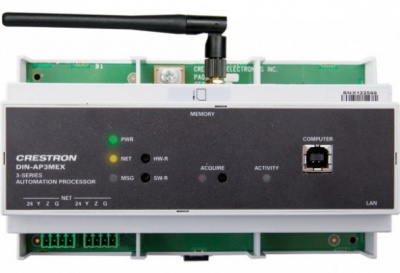

Crestron DIN-AP3MEX

Внимание! Процессор Crestron DIN-AP3MEX перенесен в архив. Оборудование на замену предлагается в разделе Оборудование управления

Техническое оснащение современных коммерческих зданий и заказных домов гораздо богаче, чем в прежние времена, и все эти системы требуют объединения в сеть и качественно нового подхода к управлению. Платформа 3-Series на основе IP-протокола изначально была задумана как сетевое серверное устройство, позволяющее полноценно управлять всем - от освещения и аудиовидеооборудования до полного управления зданием.

3-Series - это стабильная, динамичная и безопасная платформа, поднимающая надежность и производительность системы на новые уровни. По сравнению с другими системами управления Crestron 3-Series обеспечивает явный рост вычислительной мощности и производительности благодаря увеличению объема памяти, высоконадежной организации сети и IP-управления, а также уникальной модульной программной архитектуре.

Crestron DIN-AP3MEX - это управляющая система 3-Series, предназначенная для установки на DIN-рейку. Благодаря встроенным беспроводным технологиям infiNET EX и ER процессор DIN-AP3MEX идеально подходит для создания любых систем управления освещением, жалюзи, аудиовидеооборудованием и микроклиматом, когда требуется надежное беспроводное решение для управления. Также поддерживаются проводные сети Cresnet и Ethernet. Система DIN-AP3MEX на основе модуля управления 3-Series может использоваться в качестве базовой системы любого современного дома или коммерческого здания со средствами сетевого управления, обеспечивая интеграцию различных технологий в рамках всего объекта и тем самым повышая комфорт, экологичность, продуктивность и удобство.

Монтаж на DIN-рейку

Процессор DIN-AP3MEX рассчитан на установку в стандартную DIN-рейку для монтажа в стенных монтажных шкафчиках[1] (серии Crestron DIN-EN[2] или аналогичных) и настенных панелях. Установка на DIN-рейку представляет исключительно компактное и экономически эффективное модульное решение для создания комплексных систем автоматизации, включающих процессор DIN-AP3MEX и другие дополнительные устройства Crestron и сторонних производителей с креплением на DIN-рейке.

Модульная программная архитектура

DIN-AP3MEX обладает расширенными возможностями масштабирования и обеспечивает высокопроизводительную работу в многозадачном режиме в реальном времени, поддерживая одновременное выполнение нескольких приложений. Эта эксклюзивная модульная программная архитектура позволяет независимо разрабатывать и выполнять специфичные для конкретного устройства программы, обеспечивающие управление освещением, жалюзи, отоплением, вентиляцией, кондиционированием, безопасностью, аудио и видео и т. д., и дает возможность оптимизировать каждую программу и вносить изменения только в одну программу, не затрагивая систему в целом. Даже при расширении системы обрабатывающие ресурсы можно легко переключать между процессорами 3-Series без написания нового кода. Последним преимуществом является существенное упрощение модернизации при минимальном времени простоя как при внедрении изменений на месте, так и удаленно через сеть.

Надежное IP-управление через Ethernet

Системы 3-Series основаны на IP-технологии, а потому их сетевые возможности являются непревзойденными. Высокоскоростной интерфейс Ethernet позволяет интегрировать в систему устройства с IP-управлением и использовать систему DIN-AP3MEX в составе более крупной контролируемой сети управления. Независимо от того, работает ли система DIN-AP3MEX в конфиденциальной корпоративной локальной сети, в домашней сети или подключена к Интернету через кабельный модем, она обеспечивает надежное защищенное взаимодействие с поддерживающими IP сенсорными экранами, компьютерами, мобильными устройствами, видеодисплеями, медиасерверами, системами охраны, освещения, отопления, вентиляции и кондиционирования, а также с другим оборудованием, которое может быть размещено как локально, так и в любой точке земного шара.

Управляющие приложения и XPanel

Много лет назад компания Crestron разработала первую в мире систему управления на основе IP-технологии, открывшую широчайшие возможности для контроля и мониторинга интегрированных систем, а также для управления ими через локальную сеть, глобальную сеть или Интернет. В настоящее время решения Crestron обеспечивают еще больше способов управления окружающим миром. Они позволяют из любой точки мира управлять всеми системами в доме или офисе с помощью компьютера, смартфона или планшета.

Встроенная в каждую систему 3-Series Control System технология Crestron XPanel превращает любой ноутбук или настольный компьютер в виртуальный сенсорный экран Crestron. Управляющие приложения Crestron позволяют использовать функции сенсорного экрана Crestron на устройствах iPhone, iPad и Android, обеспечивая защищенный мониторинг всех систем жилого или коммерческого здания и управление ими с одного устройства, которое всегда под рукой.

Корпоративное ПО для управления Crestron Fusion

ПО Crestron Fusion представляет собой интегрированную платформу для создания действительно умных зданий, экономящих энергию, повышающих производительность труда и продлевающих срок службы ценного оборудования. Являясь частью полной управляемой сети компании, колледжа, конференц-центра или любого другого здания, процессор DIN-AP3MEX работает совместно с ПО удаленного управления оборудованием Fusion RV, обеспечивая удаленное планирование, мониторинг и контроль помещений и технических средств из централизованной службы поддержки. ПО управления энергопотреблением Fusion EM позволяет организациям снизить потребление энергии благодаря отслеживанию использования в режиме реального времени и автоматизации управления освещением, жалюзи, отоплением, вентиляцией и кондиционированием.

Поддержка SNMP

Встроенная поддержка SNMP обеспечивает интеграцию со сторонним ПО управления ИТ-системами, позволяя сетевым администраторам использовать привычный для них формат управления системами Crestron в сети.

Функция астрономических часов

Система DIN-AP3MEX позволяет программировать планируемые события в соответствии с астрономическим временем. Благодаря этому для событий может быть задано конкретное время или же смещение относительно времени восхода или заката.

Технология беспроводного управления infiNET EX

Встроенная технология infiNET EX предоставляет исключительно простой и экономически эффективный способ добавления возможностей управления освещением, жалюзи, температурой в помещении, дверными защелками и другими функциями с помощью полного модельного ряда наших продуктов на базе беспроводной технологии infiNET EX. С помощью дополнительных кнопочных панелей и пультов дистанционного управления infiNET EX достигается абсолютный контроль над любыми устройствами из любого помещения с возможностью индивидуальной настройки. Технология infiNET EX прекрасно подходит к готовым инфраструктурам и обеспечивает сверхнадежную двустороннюю беспроводную передачу данных в пределах жилых и коммерческих зданий без необходимости разводки кабелей для управления[3].

ER (Extended Range) - технология радиопередачи с увеличенным радиусом действия

Беспроводная технология Crestron ER с увеличенным радиусом действия обеспечивает совместимость с определенными беспроводными сенсорными экранами и пультами управления Crestron.

Технология Crestron ER, работающая в том же частотном диапазоне 2,4 ГГц, что и infiNET EX, специально оптимизирована под беспроводные устройства с сенсорными экранами для организации надежной двухсторонней передачи данных по радиоканалу[4].

Cresnet

Cresnet - это надежное проводное сетевое решение для кнопочных панелей Crestron, элементов управления освещением, приводов жалюзи, термостатов, датчиков присутствия и других устройств, не нуждающихся в высокой скорости сети Ethernet и беспроводной передаче данных по технологии infiNET EX. Шина Cresnet упрощает разводку и конфигурирование, обеспечивая двунаправленный обмен данными и 24-вольтовое питание постоянного тока для всех устройств через простой 4-жильный кабель. Для помощи в устранении неисправностей в системе DIN-AP3MEX предусмотрен патентуемый анализатор сети, который непрерывно контролирует целостность сети Cresnet на предмет обрыва проводов, падения производительности и других сбоев.

Процессор DIN-AP3MEX оборудован двумя запараллеленными ведущими портами Cresnet, способными поддерживать около 20 стандартных устройств. Для создания систем, содержащих более 20 устройств, можно воспользоваться распределительным концентратором Cresnet DIN-HUB[2]. Для централизованного подключения нескольких систем можно воспользоваться одним или несколькими блоками распределения Cresnet DIN-BLOCK[2]. Кроме того, для питания процессора DIN-AP3MEX и всех подключенных устройств Cresnet требуется по крайней мере один источник питания Cresnet DIN-PWS50[2].

BACnet/IP

Встроенная поддержка протокола связи BACnet/IP обеспечивает прямую связь со сторонними системами управления зданием по сети Ethernet, упрощая интеграцию с системами управления отоплением, вентиляцией и кондиционированием, системами охраны, пожаротушения и жизнеобеспечения, системами обработки голоса и данных, системами управления освещением и жалюзи, а также другими системами. При использовании протокола BACnet/IP все системы работают независимо, но могут обмениваться данными на основе единой платформы для создания действительно умного здания[5].

Особенности

• Система управления корпоративного класса
• Модуль управления 3-Series - существенно быстрее и мощнее других систем управления
• Уникальная модульная программная архитектура
• Программируемые астрономические часы для планирования событий
• Встроенные 256 МБ ОЗУ и 4 ГБ флэш-памяти
• Гнездо для карт памяти
• Встроенная технология infiNET EX и беспроводной шлюз ER
• Стандартные проводные интерфейсы обмена данными Ethernet и Cresnet
• XPanel с компьютером Smart Graphics и управлением через веб-интерфейс
• Поддержка управления с помощью приложений для iPhone, iPad
  и Android
• Поддержка корпоративного программного обеспечения для управления Crestron Fusion
• Поддержка удаленного управления SNMP
• Встроенная поддержка BACnet/IP[5]
• Настройка программы установки с помощью ПО Crestron Toolbox
  или веб-браузера
• Среды программирования C# на основе символов и перетаскивания
• Полная поддержка Юникода (многоязычная поддержка)
• Повышенная пропускная способность и безопасность сети
• Безопасный доступ с использованием полного управления пользователями/группами или интеграции с Active Directory
• Аппаратная защита с использованием аутентификации 802.1X
• Сетевые протоколы безопасности: TLS, SSL, SSH и SFTP
• Шифрование, совместимое с FIPS 140-2
• Веб-сервер IIS v.6.0
• Поддержка IPv6
• USB-порт компьютерной консоли на передней панели
• Установка на DIN-рейку, ширина корпуса 9M

1 - При установке процессора DIN-AP3MEX внутри корпуса рекомендуется использовать антенный ретранслятор (ANT-EXT).

2 - Компоненты продаются отдельно.

3 - Общий радиус действия беспроводной сети infiNET EX зависит от расположения и технических характеристик отдельных беспроводных устройств. При использовании ячеистой сетевой топологии практически все устройства infiNET EX в сети работают в качестве экспандеров, обеспечивая передачу беспроводных команд между шлюзом и всеми остальными устройствами EX в сети. Каждое добавленное к сети устройство infiNET EX эффективно увеличивает радиус действия и стабильность работы целой сети путем обеспечения резервных маршрутов прохождения сигналов. Стандартное расстояние беспроводной передачи данных между двумя приемопередающими устройствами составляет до 46 м в помещениях. Устройства infiNET EX с питанием от батарей не выполняют функции экспандера и могут иметь ограниченный радиус действия. Проконсультируйтесь со специалистом по каждому сетевому устройству, чтобы узнать его фактический радиус действия. Также компания Crestron предлагает специальные экспандеры infiNET EX (модели CLW-EXPEX и GLA-EXPEX, приобретаются отдельно), которые можно установить для устранения мертвых зон в покрытии и расширения радиуса действия ячеистой беспроводной сети. Экспандеры infiNET EX предназначены только для сетей infiNET EX и не повышают эффективность работы устройств на базе технологии ER. В сети infiNET EX можно добавить до пяти экспандеров infiNET EX.

4 - Процессор DIN-AP3MEX несовместим с моделями TPS-6X и UFO-WPR-3ER пультов управления. Для этих устройств следует использовать выделенный шлюз ER модели CEN-ERFGW-POE.

5 - Требуется лицензия. DIN-AP3MEX поддерживает не более 500 объектов BACnet при исключительном использовании Фактические возможности зависят от общего размера исложности программы.

6 - Функция роуминга при использовании нескольких шлюзов доступна только для устройств на базе технологии В технологии infiNET EX используется только один шлюз, и функции роуминга не поддерживаются.

7 - Для достижения наилучших результатов рекомендуется настраивать систему так, чтобы в ней работало не более 50% от максимально возможного числа устройств для шлюза. Для поддержки большего количества устройств можно установить дополнительные шлюзы, но во всей системе их должно быть не более 16 (по условиям приема и передачи радиосигнала).

Доступные модели

• DIN-AP3MEX: Процессор автоматизации 3-Series® с креплением на DIN-рейке, infiNET EX и беспроводным шлюзом ERБ.

Доступные принадлежности

• ANT-EXT: антенный ретранслятор
• CLW-EXPEX: беспроводной экспандер infiNET EX
• GLA-EXPEX: беспроводной экспандер Crestron Green Light для сетей infiNET EX
• INET-IOEX-IRCOM: беспроводной модуль управления ИК/RS-232 infiNET EX
• INET-IOEX-RYIO: беспроводной модуль управления реле/цифрового входа infiNET EX
• DIN-EN: корпуса для устройств с креплением на DIN-рейке
• DIN-PWS50: источник питания Cresnet 50 Вт с креплением на DIN-рейке
• DIN-PWS30-277: источник питания Cresnet 30 Вт с креплением на DIN-рейке, 277 В
• DIN-BLOCK: блок распределения Cresnet с креплением на DIN-рейке
• DIN-HUB: распределительный концентратор Cresnet с креплением на DIN-рейке
• DIN-1DIM4: регулятор освещения с креплением на DIN-рейке, 1 цепь питания, 4 канала
• DIN-1DIMU4: универсальный регулятор освещения с креплением на DIN-рейке, 1 цепь питания, 4 канала
• DIN-4DIMFLV4: регулятор освещения для люминесцентных ламп с креплением на DIN-рейке, 0–10 В, 4 цепи питания, 4 канала
• DIN-8SW8: высоковольтное реле с креплением на DIN-рейке, 8 цепей питания, 8 каналов
• DIN-8SW8-I: высоковольтное реле с цифровыми входами с креплением на DIN-рейке
• DIN-2MC2: блок управления электроприводом с креплением на DIN-рейке, 2 цепи питания, 2 канала
• DIN-AO8: модуль аналогового выхода с креплением на DIN-рейке
• DIN-IO8: модуль Versiport с креплением на DIN-рейке
• DIN-DALI-2: двухканальный интерфейс DALI с креплением на DIN-рейке
• Приложение Crestron: управляющее приложение для Apple iOS и Android
• XPanel: Crestron Control для компьютеров
• myCrestron: динамическая служба DNS
• Fusion EM: ПО управления энергопотреблением
• Fusion RV: ПО удаленного управления активами
• RoomView Express: ПО удаленной технической поддержки и управления ресурсами
• SW-3SERIES-BACNET: поддержка BACnet/IP для 3-Series
• CSP-LIR-USB: модуль обучения ИК-подсистемы
