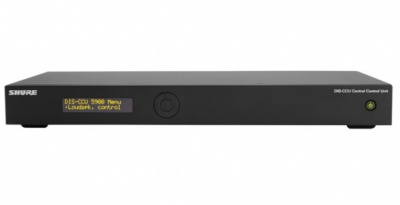

Shure DIS-CCU-E
|
Внимание! Центральный блок Shure DIS-CCU-E снимается с производства в 2024 году. Оборудование на замену предлагается в разделе Конференц-системы |
Центральный блок DIS-CCU – это универсальный контролер обеспечивающий управление и настройку систем Microflex Complete, DDS 5900 и DCS 6000. Данный блок способен управлять как небольшими системами с минимальным количеством устройств, так и расширенными системами, которые включают в себя большое количество модулей. Контроллер обеспечивает питание и управление конференц-устройствами, аналоговые аудиовходы и аудиовыходы для внешнего оборудования и Web-браузер для удаленного управления системой. Для управления в каждой системе необходимо предусмотреть один блок управления CCU. В целях унификации, простоты монтажа и дальнейшего расширения системы все элементы подключаются между собой каскадным способом посредством универсального экранированного кабеля типа FTP или STP и разъемов RJ-45.
Заводские настройки центрального блока обеспечивают работу с устройствами конференц-системы DDS 5900. При использовании с системой DCS 6000 блок DIS-CCU-E получает следующие функции и особенности:
- Прямое подключение к контроллеру до 46 устройств
- Максимальное количество устройств с дополнительным усилением до 3800
- До восьми одновременно включенных микрофонов в системе
- Разъем RJ 45 для подключения центрального блока к сети LAN по технологии TCP/IP
- Передачу по протоколу TCP/IP сигналов о статусе системы для интеграции с внешними системами управления
- Четыре основных режима работы: автоматический, ручной, FIFO и голосовой активации
- Встроенный Web-сервер для подключения по сети LAN
- Встроенный Web-интерфейс для настройки системы
- Возможность обновления системы через программу FUU
- Возможность расширения функциональности системы, удаленного управления конференц-системой, путем приобретения в дальнейшем дополнительных модулей программного обеспечения SW 6000 , лицензий FL 6000
- Встроенные лицензии Шифрования передаваемых по системе данных и Голосовой Активации микрофонов
- Распределение четырех каналов синхронного перевода речи и 1 базового канала
- Восемь аудио выходов на профессиональных разъемах XLR и возможностью свободного микширования сигналов системы на любой из аудио выходов
- Два аудио входа для подключения источников звукового сигнала
- Аудио вход для подключения сигнала аварийного оповещения
|
Вес
|
2,8 кг |
|
Максимальный входной уровень
|
+15 дБм (4,5 В ср.-кв.) |
|
Рабочая температура
|
от 5°C до 40°C |
|
Влажность
|
35 – 80% Внешний блок питания PS CCU |
|
Максимальная потребляемая мощность
|
175 Вт |
|
Аналоговый аудиовыход
|
Восемь 3-х пиновых XLR разъемов «папа» (балансный) |
|
Входной импеданс
|
50–100 кОм Аудиовыходы |
|
Сигнал/шум
|
>85 дБ Механические параметры |
|
Общая мощность
|
144 Вт (коэффициент мощности: >0,9) |
|
Выходное напряжение
|
48 В/3 А при 40°C |
|
Пусковой ток
|
230 В: 115 В: * Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой. |
|
Размеры (Д х В х Г)
|
44,4 x 426 x 186 мм |
|
Качество звука
|
24 бит, частота дискретизации 32 кГц |
|
Максимальный уровень выхода
|
4,9 В ср.-кв. ~ +16 дБм Электротехнические параметры |
|
Номинальный уровень входного сигнала
|
(переключаемый): 0 дБм (0,775 В ср.-кв.) или –10 дБм (0,245 В ср.-кв.) |
|
Максимальное число конференц-устройств
|
250 |
|
Количество конференц- устройств с питанием от DIS-CCU
|
до 48 |
|
Максимальное количество открытых микрофонов в системе
|
8 |
|
Максимальное количество языков (каналов перевода)
|
2 |
|
Максимальное количество пультов переводчика
|
32 Сетевые разъемы |
|
Выходы DCS-LAN
|
Четыре панельных разъема RJ45 |
|
TCP/IP
|
Один панельный разъем RJ45 Аудиовходы |
|
Аналоговый аудио вход 2 (вход для Аварийного оповещения – EEM)
|
1 (Один) 3-пин XLR «мама» (балансный) |
|
Аналоговый аудио выход
|
8 (восемь) 3-пин XLR «папа» (балансный) |
|
Вход аварийного сигнала
|
EEM Замечание: Настраивается на входе 2, с замыканием контакта |
|
Номинальный уровень выхода
|
0 дБм при номинальном входе |
|
Напряжение питания конференц-устройств
|
122 Вт/48 В |
|
Входящее напряжение
|
100–240 В, 50–60 Гц, номинал |
|
Частотный диапазон
|
65 Гц – 16 кГц |
|
Потребляемая мощность
|
22 Вт/48 В (150 Вт макс.) |
|
Максимальная нагрузка
|
> 1 кОм |
