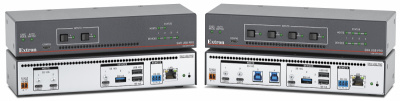

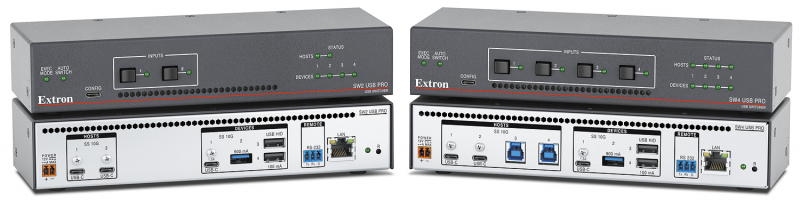

Extron SW2 USB Pro non-LAN / 4 коммутатор usb на четыре входа
|
Внимание! КоммутаторыUSB SW2 USB Pro non-LAN / 4 снимаюся с производства в 2024 году. Оборудование на замену предлагается в разделе "Системы AV-коммутации Extron". |
Основные характеристики
- Совместимость со спецификацией SuperSpeed USB 10G
- Четырёхпортовый хаб с выходами на разъёмах USB типов C и A
- Коммутация с помощью клавиши быстрого доступа, а также автоматически и вручную
- Возможность эмуляции главных и периферийных устройств
- Кнопки выбора входов и индикаторы статуса на передней панели
- Возможности управления по Ethernet и RS‑232
Информация для заказа:
| Модель | Описание версии | Партномер |
|---|---|---|
|
SW2 USB Pro non-LAN |
Коммутатор SuperSpeed USB 10G на два входа, нет Ethernet |
60-1833-02 |
|
SW4 USB Pro non-LAN |
Коммутатор SuperSpeed USB 10G на четыре входа, нет Ethernet |
60-1834-02 |
SW2 USB Pro и SW4 USB Pro от Extron – это коммутаторы USB с двумя и четырьмя входами, которые выполняют коммутацию USB 3.2-cовместимых сигналов между несколькими главными и периферийными USB-устройствами. Эти коммутаторы предлагают удобные решения для интеграции хостов и периферийных устройств с интерфейсами USB-C и Thunderbolt со скоростью передачи данных до 10 Гбит/c. Периферийные порты класса HID поддерживают коммутацию входов с помощью клавиши быстрого доступа на подключённой клавиатуре. Кроме этого, коммутаторы SW USB Pro поддерживают коммутацию главных и периферийный устройств автоматически и вручную, а также управление по RS‑232 или Ethernet. Они предлагают режимы хоста и периферийной эмуляции, которые позволяют коммутаторам выглядеть активными за счёт постоянного имитирования обмена данными между главным устройством и клавиатурой/мышью. Режим эмуляции устраняет необходимость в перечислениях и уменьшает шанс возникновения ошибок коммуникации устройств в процессе коммутации.
Коммутаторы серии SW USB Pro выступают в качестве активных USB-хабов, передавая питание подключённым устройствам. В дополнение к этому они поддерживают стандарт USB 3.2, включая режимы передачи SuperSpeed USB 5 Гбит/c и 10 Гбит/c, а также обратно совместимы со всеми предыдущими спецификациями передачи данных USB. Для удобства интеграции устройства с монтажом в стойку серии SW USB Pro разработаны в корпусах 1U в половину ширины стойки и включают в себя внешний универсальный блок питания для совместимости с любыми источниками питания.
Технические характеристики
- Выходы: один USB‑C «мама» и три разъёма USB типа A, «мама»
- Совместимость со спецификацией SuperSpeed USB 10G — поддерживают новые высокоскоростные устройства USB 3.2 и обратно совместимы со всеми предыдущими версиями USB.
- Четырёхпортовый хаб с выходами на разъёмах USB типов C и A — позволяет одновременно подключаться к нескольким периферийным устройствам разъёмами USB типа C или A, таким как съёмные накопители, клавиатуры, мыши или другие используемые интерфейсы (HID).
- Коммутация с помощью клавиши быстрого доступа, а также автоматически и вручную — предлагаются несколько способов коммутации между главными устройствами для обеспечения простой интеграции и управления в различных AV‑инсталляциях.
- Возможность эмуляции главных и периферийных устройств — повышенная надёжность работы системы благодаря эмуляции бесподрывного соединения между главным компьютером и клавиатурой/мышью. Эта функция позволяет устройствам «выглядеть» активными при переключении входов.
- Кнопки выбора входов и индикаторы статуса на передней панели — простое управление и диагностика неполадок с доступом на передней панели.
- Возможности управления по Ethernet и RS‑232 — несколько вариантов управления для профессиональных AV‑проектов.
- Защитная блокировка передней панели — предотвращает неавторизованный доступ на незащищённых объектах. В режиме блокировки требуется ввод заданной комбинации кнопок для управления коммутатором с передней панели.
- Монтаж в стойку 1U, металлический корпус шириной в половину стойки
- Внешний блок питания Extron Everlast™ в комплекте — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
- На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
Схема AV- системы
Комната для совещания
Briefing Room
Чертеж
|
Разъемы
|
1 USB типа C «мама» 1 USB 3.2 типа A, «мама» 2 USB 2.0 типа A, «мама» Обмен данными 2 USB типа C «мама»2 USB 3.2 типа B, «мама» (только на SW4 USB PRO) Порты USB-устройства |
|
Блок питания
|
Внешний: На входе: 100-240 В переменного тока, 50-60 ГцНа выходе: 12 В постоянного тока, 2,0 A, 24 Вт |
|
Вес устройства
|
не определено |
|
Примечание
|
- все номинальные уровни соответствуют ±10%- спецификации могут быть изменены без уведомления * Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его произво |
|
Протоколы Ethernet
|
DHCP, DNS, HTTP, HTTPS, ICMP, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP, UDP/IP, SMB v1, SMB v2, SMB v3 |
|
Порт управления USB
|
1 разъём USB типа C «мама» на передней панели |
|
Стандарты USB
|
USB 2.0, высокоскоростной |
|
Тип корпуса
|
Металлический |
|
Количество/тип сигнала
|
1 4-портовый USB-хаб 2 или 4 USB |
|
Скорость передачи Ethernet
|
10/100/1000Base-T, режимы полудуплекс/дуплекс с автоопределением скорости |
|
Соблюдение нормативных требований
|
CE, c-UL, UL, C-tick, FCC Class A, ICES, VCCI, RoHS, WEEE |
|
Гарантия на устройство
|
3-летняя гарантия на обслуживание и компоненты |
|
Гарантия на блоки питания Everlast
|
7-летняя гарантия на обслуживание и компоненты |
|
Программное управление
|
Набор базовых команд Simple Instruction Set (SIS™) от Extron, программа для конфигурирования устройств Extron (PCS) Общие параметры |
|
Температура/влажность
|
Хранение: от -40 до +70 °C / от 10% до 90%, без конденсацииЭксплуатация: от 0 до +50 °C / от 10% до 90%, без конденсации |
|
Тепловыделение
|
Устройство : БТЕ/час - величина не определенаУстройство и блок питания : БТЕ/час - величина не определена |
|
Скорость передачи данных USB
|
Low speed (1,5 Мбит/с), full speed (12 Мбит/с), high speed (480 Мбит/с), SuperSpeed (5 Гбит/с), SuperSpeed+ (10 Гбит/с) Входы хост-устройства USB |
|
Cкорость передачи и протокол
|
9600 бод, 8 бит данных, 1 стоповый бит, с параметрами «no parity» |
|
Порт управления по RS‑232
|
1 порт RS‑232, разъём под зажим 3,5 мм, 3-пиновый |
|
Стандартные настройки – сеть LAN
|
DHCP = Выкл. Стандартные настройки статического IP-адреса: Скорость соединения = автоопределение Дуплексный режим = автоопределение IP-адрес = 192.168.254.254 Маска подсети = 255.255.255.0 Шлюз = 0.0.0.0DNS: 0.0.0.0 |
|
Габариты корпуса (В х Ш х Г), мм
|
Передатчик : 44 x 222 x 76 , мм(высота 1U, в половину ширины стойки)(глубина не включает разъёмы.) |
|
Монтаж
|
Монтаж в стойку : Да, с опциональной рэковой полкой высотой 1U Монтаж в мебель : Да, с опциональным набором креплений для монтажа под стол |
|
Потребляемая мощность
|
Устройство : Кол-во Вт не определено, 12 В постоянного токаУстройство и блок питания : Кол-во Вт не определено, 100-240 В переменного тока, 50-60 Гц |
|
Спецификации USB
|
Совместимость с xHCI (USB 3.2), EHCI (USB 2.0), OHCI/UHCI (USB 1.1) |
|
Охлаждение
|
Конвекционное, вентиляторы расположены сверху и по бокам |
