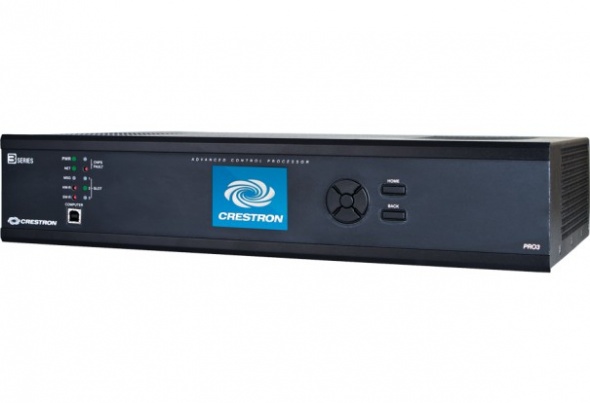

Crestron PRO3
|
Внимание! Система управления Crestron PRO3 снимается с производства в 2025 году. Оборудование на замену предлагается в разделе: Оборудование управления |
Флагманская модель Crestron PRO3 - это система управления корпоративного класса с усовершенствованным набором функций, включая переднюю панель с цветным ЖК-дисплеем, встроенные слоты расширения для управляющих плат и выделенный порт для управляющей подсети. Система PRO3 на основе модуля управления 3-Series может использоваться в качестве базовой системы любого современного дома или коммерческого здания со средствами сетевого управления, обеспечивая интеграцию различных технологий в рамках всего объекта и тем самым повышая комфорт, экологичность, продуктивность и удобство.
Системы управления 3-Series
Техническое оснащение современных коммерческих зданий и заказных домов гораздо богаче, чем в прежние времена, и все эти системы требуют объединения в сеть и качественно нового подхода к управлению. Работающая на основе протокола IP платформа 3-Series изначально была задумана как сетевое серверное устройство, позволяющее полноценно управлять всем - от аудиовидеосистем для залов заседаний и домашних кинотеатров до полного управления зданием.
3-Series - это стабильная, динамичная и безопасная платформа, поднимающая надежность и производительность системы на новые уровни. По сравнению с другими системами управления Crestron 3-Series обеспечивает явный рост вычислительной мощности и производительности благодаря увеличению объема памяти, высоконадежной организации сети и IP-управления, а также уникальной модульной программной архитектуре.
Модульная программная архитектура
PRO3 обладает расширенными возможностями масштабирования и обеспечивает высокопроизводительную работу в многозадачном режиме в реальном времени, поддерживая одновременное выполнение нескольких приложений. Эта эксклюзивная модульная программная архитектура позволяет независимо разрабатывать и выполнять специфичные для конкретного устройства программы, обеспечивающие управление освещением, жалюзи, отоплением, вентиляцией, кондиционированием, безопасностью, аудио и видео и т. д., и дает возможность оптимизировать каждую программу и вносить изменения только в одну программу, не затрагивая систему в целом. Даже при расширении системы обрабатывающие ресурсы можно легко переключать между процессорами 3-Series без написания нового кода. Итоговым преимуществом является существенное упрощение модернизации при минимальном времени простоя как при внедрении изменений на месте, так и удаленно через сеть.
Надежное IP-управление через Ethernet
Системы 3-Series основаны на IP-технологии, а потому их сетевые возможности являются непревзойденными. Подключение к сети по стандарту Gigabit Ethernet позволяет интегрировать в систему устройства с IP-управлением и использовать систему PRO3 в составе более крупной контролируемой сети управления. Независимо от того, работает ли система PRO3 в конфиденциальной корпоративной локальной сети, в домашней сети или подключена к Интернету через кабельный модем, она обеспечивает надежное защищенное взаимодействие с поддерживающими IP сенсорными экранами, компьютерами, мобильными устройствами, видеодисплеями, медиасерверами, системами охраны, освещения, отопления, вентиляции и кондиционирования, а также с другим оборудованием, которое может быть размещено как локально, так и в любой точке земного шара.
Выделенная управляющая подсеть
Управляющая подсеть Crestron - это сеть Gigabit Ethernet, выделенная для устройств Crestron. Порт управляющей подсети в системе PRO3 позволяет легко подключить как отдельный сенсорный экран, так и беспроводной шлюз или коммутатор PoE Crestron (CEN-SW-POE-5 или CEN-SWPOE-16)[1] для поддержки нескольких сенсорных экранов, шлюзов, аудио- и видеосистем и других устройств. Системой PRO3 выполняется автоматическая конфигурация всей подсети - с обнаружением всех устройств и назначением им IP-адресов без какого-либо вмешательства специалиста по установке.
Отдельный порт локальной сети на устройствах PRO3 предоставляет возможность однопортового подключения к основной локальной сети, при котором для всей системы управления требуется всего один IP-адрес. Порт локальной сети обеспечивает все функции взаимодействия между устройствами в локальной подсети и другими устройствами, системами и серверами, а также устройствами, подключенными к глобальной сети и Интернету за пределами локальной подсети. Для важных приложений, требующих абсолютной безопасности, с помощью режима изоляции можно полностью скрыть всю управляющую подсеть от основной локальной сети.
Управляющие приложения и XPanel
Много лет назад компания Crestron разработала первую в мире систему управления на основе IP-технологии, открывшую широчайшие возможности для контроля и мониторинга интегрированных систем, а также для управления ими через локальную сеть, глобальную сеть или Интернет. В настоящее время решения Crestron обеспечивают еще больше способов управления окружающим миром. Они позволяют из любой точки мира управлять всеми системами в доме или офисе с помощью компьютера, смартфона или планшета.
Встроенная в каждую систему 3-Series Control System технология Crestron XPanel превращает любой ноутбук или настольный компьютер в виртуальный сенсорный экран Crestron. Управляющие приложения Crestron позволяют использовать функции сенсорного экрана Crestron на устройствах iPhone, iPad и Android , обеспечивая защищенный мониторинг всех систем жилого или коммерческого здания и управление ими с одного устройства, которое всегда под рукой.
Корпоративное ПО для управления Crestron Fusion
Crestron Fusion предоставляет интегрированную платформу для создания действительно умных зданий, экономящих энергию, повышающих производительность труда и продлевающих срок службы ценного оборудования. Являясь частью полной управляемой сети компании, колледжа, конференц-центра или любого другого здания, система PRO3 работает совместно с ПО удаленного управления активами Fusion RV, обеспечивая удаленное планирование, мониторинг и контроль помещений и технических средств из централизованной службы поддержки. ПО управления энергопотреблением Fusion EM позволяет организациям снизить потребление энергии благодаря отслеживанию использования в режиме реального времени и автоматизации управления освещением, жалюзи, отоплением, вентиляцией и кондиционированием.
Поддержка SNMP
Встроенная поддержка SNMP обеспечивает интеграцию со сторонним ПО управления ИТ-системами, позволяя сетевым администраторам использовать привычный для них формат управления системами Crestron в сети.
Cresnet
Cresnet - это надежное проводное сетевое решение для кнопочных панелей Crestron, элементов управления освещением, приводов жалюзи, термостатов, датчиков присутствия и других устройств, не нуждающихся в высокой скорости сети Ethernet. Шина Cresnet упрощает разводку и конфигурирование, обеспечивая двунаправленный обмен данными и 24-вольтовое питание постоянного тока для всех устройств через простой 4-жильный кабель. Для помощи в устранении неисправностей в системе PRO3 предусмотрен патентуемый анализатор сети, который непрерывно контролирует целостность сети Cresnet на предмет обрыва проводов, падения производительности и других сбоев.
Встроенные порты управления
Помимо портов Ethernet устройства PRO3 оборудованы шестью двунаправленными COM-портами и восемью ИК-портами для прямого взаимодействия со всеми централизованными аудио- и видеоресурсами, дисплеями и другими устройствами. Восемь программируемых релейных портов позволяют управлять проекционными экранами, подъемниками, регуляторами мощности и другим оборудованием с управлением замыканием контактов. Восемь портов ввода-вывода Versiport обеспечивают интеграцию с датчиками мощности, детекторами движения, дверными переключателями, сигнализаторами и другими устройствами, формирующими сигнал замыканием изолированного контакта, низковольтной логической схемой или напряжением 0-10 В постоянного тока.
Слоты расширения для управляющих плат
В систему PRO3 можно добавлять порты путем установки дополнительных управляющих плат 3-Series[1]. На задней панели системы PRO3 имеется три слота расширения для управляющих плат, обеспечивающие широкие возможности расширения без необходимости дополнительного места в стойке.
Передняя панель с цветным ЖК-дисплеем
На передней панели системы PRO3 установлен цветной ЖК-дисплей, предоставляющий расширенные функции настройки и диагностики без подключения к компьютеру.
BACnet/IP
Встроенная поддержка протокола обмена данными BACnet/IP обеспечивает прямую связь со сторонними системами управления зданием по сети Ethernet, упрощая интеграцию с системами управления отоплением, вентиляцией и кондиционированием, системами охраны, пожаротушения и жизнеобеспечения, системами обработки голоса и данных, системами управления освещением и жалюзи, а также другими системами. При использовании протокола BACnet/IP все системы работают независимо, но могут обмениваться данными на основе единой платформы для создания действительно умного здания[2].
Особенности
- Система управления корпоративного класса
- Модуль управления 3-Series - существенно быстрее и мощнее других систем управления
- Уникальная модульная программная архитектура
- Встроенные 1 ГБ ОЗУ и 4 ГБ флэш-памяти
- Возможность расширения объема хранилища
до 1 ТБ - Гнездо для карт памяти на задней панели
- Высокоскоростной хост-порт USB 2.0
- Стандартные проводные интерфейсы
обмена данными Ethernet и Cresnet - Управляющая подсеть - выделенная локальная сеть для устройств Crestron
- XPanel с компьютером Smart Graphics и управлением через веб-интерфейс
- Поддержка управления с помощью приложений для iPhone, iPad и Android
- Поддержка корпоративного программного обеспечения для управления Crestron Fusion
- Поддержка удаленного управления SNMP
- Два COM-порта RS-232/422/485 с поддержкой программного и аппаратного квитирования
- Четыре COM-порта RS-232 с поддержкой только программного квитирования
- Порты ввода-вывода: восемь ИК/последовательных, восемь релейных и восемь Versiport
- Три встроенных слота расширения для управляющих плат 3-Series
- Программируемый график событий с часами астрономического времени
- Встроенная поддержка протокола BACnet /IP[2]
- Устойчивость к броскам тока по стандарту IEC 61000-4-5 Installation Class 4 для портов COM, Versiport и сетевых подключений[3]
- Настройка программы установки с помощью передней панели, ПО Crestron Toolbox или веб-браузера
- Среды программирования C# на основе символов и перетаскивания
- Полная поддержка Юникода (многоязычная поддержка)
- Повышенная пропускная способность и безопасность сети
- Безопасный доступ с использованием полного управления пользователями/группами или интеграции с Active Directory
- Аппаратная защита с использованием аутентификации 802.1X
- Сетевые протоколы безопасности: TLS, SSL, SSH и SFTP
- Шифрование, совместимое с FIPS 140-2
- Веб-сервер IIS v.6.0
- Поддержка IPv6
- ЖК-дисплей на передней панели для настройки и диагностики
- USB-порт компьютерной консоли на передней панели
- Высота 2U при установке в стойке
1 - Компоненты продаются отдельно.
2 - Требуется лицензия. PRO3 поддерживает не более 2000 объектов BACnet при исключительном использовании BACnet. Фактические возможности зависят от общего размера и сложности программы.
3 - Перечисленные порты соответствуют требованиям стандарта IEC 61000-4-5 Installation Class 4 по устойчивости к броскам тока: COM 1–6, I/O 1–8, NET, LAN и CONTROL SUBNET.
Доступные модели
- PRO3: 3-Series Control System®
Доступные принадлежности
- C3COM-3: управляющая плата 3-Series®, 3 COM-порта
- C3IO-16: управляющая плата 3-Series®, 16 портов ввода-вывода Versiport
- C3IR-8: управляющая плата 3-Series®, 8 ИК-портов
- C3RY-8: управляющая плата 3-Series®, 8 релейных портов
- C3RY-16: управляющая плата 3-Series®, 16 релейных портов
- PWE-4803RU: PoE-инжектор
- CEN-SW-POE-5: 5-портовый коммутатор PoE
- CEN-SWPOE-16: 16-портовый управляемый коммутатор PoE
- C2N-HBLOCK: блок мультираспределения Cresnet
- CNTBLOCK: блок распределения Cresnet
- CNSP-XX: пользовательский последовательный кабель
- IRP2: зонд для ИК-излучателя с клеммным разъемом
- Приложение Crestron®: управляющее приложение для Apple® iOS® и Android™
- XPanel: Crestron Control® для компьютеров
- myCrestron: служба DDNS для систем Crestron
- Fusion EM®: ПО управления энергопотреблением
- Fusion RV®: ПО удаленного управления активами
- RoomView® Express: ПО удаленной технической поддержки и управления ресурсами
- Поддержка 3-Series® BACnet™/IP: лицензия для встроенного интерфейса BACnet/IP систем 3-Series
- CSP-LIR-USB: модуль обучения ИК-подсистемы
|
Габариты
|
Высота: 89 мм без ножекШирина: 439 мм, 483 мм со стоечными креплениямиГлубина: 258 мм |
|
ЖК-дисплей
|
Тип дисплея: цветной тонкопленочный жидкокристаллический дисплей с активной матрицейРазмер: 2,8 дюйма (72 мм) по диагоналиРазрешение: 320×240 пикселовФункции: отображение меню настройки конфигурации, активности управляющих портов и другой системной информ |
|
Требования к электропитанию
|
Основной источник питания: 2,4 А, 100–240 В переменного тока, 50/60 ГцДоступное электропитание Cresnet: 75 Вт (3,125 А, 24 В постоянного тока) |
|
Память
|
SDRAM: 1 ГБФлэш-память: 4 ГБКарта памяти: поддержка карт SD и SDHC объемом до 32 ГБВнешние хранилища данных: поддержка USB-устройств для хранения данных объемом до 1 ТБ |
|
Исполнение
|
Корпус: металлический, с черным покрытием, с вентиляцией на верхней и боковых панеляхДекоративная рамка: экструдированный металл, черное покрытие, подкладка из поликарбоната для шильдиковУстановка: на горизонтальной поверхности или в 19-дюймовой стойке (в |
|
Модуль управления
|
Crestron® 3-Series®; многопоточное/многофункциональное ядро с приоритетным прерыванием реального времени; расширенная файловая система FAT с безопасными операциями (TexFAT); поддержка до 10 одновременно выполняющихся программ |
|
Обмен данными
|
Ethernet: 10/100/1000 Мбит/с, автопереключение, автосогласование, автообнаружение, полный дуплекс и полудуплекс, стандартный стек TCP/IP, UDP/IP, CIP, DHCP, SSL, TLS, SSH, SFTP (защищенный протокол передачи файлов), совместимое с FIPS 140-2 шифрование, IE |
|
Элементы управления и индикаторы
|
PWR: (1) зеленый светодиодный индикатор; горит при подаче рабочего электропитания от сети переменного токаNET: (1) янтарный светодиодный индикатор, горит при обмене данными с системой CresnetMSG: (1) красный светодиодный индикатор; горит при создании сист |
|
Окружающие условия
|
Температура: 5–45 °CВлажность: 10–90 % (относительная, без конденсации)Тепловыделение: 45 БТЕ/ч без подключенных устройств Cresnet и управляющих плат;71 БТЕ/ч при полной нагрузке устройствами Cresnet и без управляющих платДополнительные характеристики см. |
|
Разъемы и слоты расширения
|
S1–S3: (3) слота расширения для управляющих плат 3-SeriesCOM 1–2: (2) 5-контактные съемные клеммные колодки (3,5 мм); двунаправленные порты RS-232/422/485[3]Скорость передачи данных до 115,2 кбод; поддержка аппаратного и программного квитированияCOM 3–6: |
|
Масса
|
2,3 кг * Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой. |
