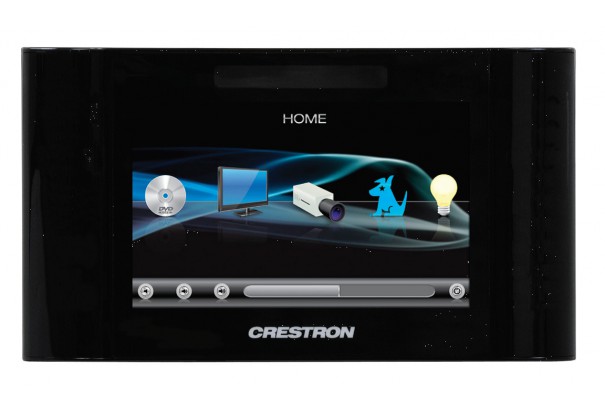

Crestron TPCS-4SMD

Внимание! Система Crestron TPCS-4SMD снимается с производства.

• Законченная система управления с сенсорной панелью в одном недорогом, компактном корпусе
• Встроенный управляющий процессор 3-й серии ^[3]
• Цветная активная матрица 4,3 дюйма совместимая с SmartGraphics
• Настраиваемый звуковой отклик
• Встроенный датчик приближения
• 10 возможных тактильных кнопок
• Белая светодиодная подсветка кнопок
• Заказная гравировка надписей кнопок ^[2]
• Порты 10/100 Ethernet и ведущий Cresnet на борту
• Питание через PoE
• Увеличение портов управления через модуль C2N-IO^[2]
• Разнообразные варианты крепления на стену, поверхность или столешницу ^[1]
• Выпускается в черном и белом цвете

В одном компактном настенном приборе, TPCS-4SMD от Crestron предлагает полное решение по управлению для небольшого конференц-зала, гостиничного номера, квартиры или таунхауса. Встроенный процессор 3-й серии и сенсорная панель 4,3 дюйма объединены в качестве законченного, компактного решения по управлению освещением и затенением, звуком и видео, обогревом и кондиционированием воздуха, и многими другими функциями.

Подходящий для всего дизайн

Благодаря гладкому, контурному виду, TPCS-4SMD элегантно заявляет о себе в любом окружении. Выбор в вариантах крепления позволяет ей быть установленной в местах, куда не встанут другие сенсорные панели. Ее можно разместить на стене поверх подрозетника, на столе или закрепить практически на любой ровной поверхности – даже стекле, граните или мраморе ^[1].

Стойка с оборудованием не нужна!

Являясь идеальной для ограниченных пространств, TPCS-4SMD заключает лучшую в индустрии технологию управления в недорогом, компактном дизайне, который уменьшает необходимость в отдельной стойке для оборудования. Ethernet и Cresnet порты на борту обеспечивают необходимое подключение для интеграции с полной оборудования комнатой и подключения к локальной сети здания. Расширение вариантов подключения достигается при использовании модуля расширения портов управления C2N-IO, шлюза беспроводной связи или других интерфейсных продуктов Crestron ^[2].

Smart Graphics

Цветной сенсорный дисплей высокого разрешения диагональю 109 мм обеспечивает полностью настраиваемый пользовательский интерфейс, как интуитивно понятный, так и приятный в использовании. Новейшая технология SmartGraphics предоставляет пользователю динамичные ощущения с управлением жестами, кинетическими эффектами, анимированным откликом, богатыми метаданными и встроенными приложениями и виджетами.

Возможные дополнительные кнопки с белой подсветкой

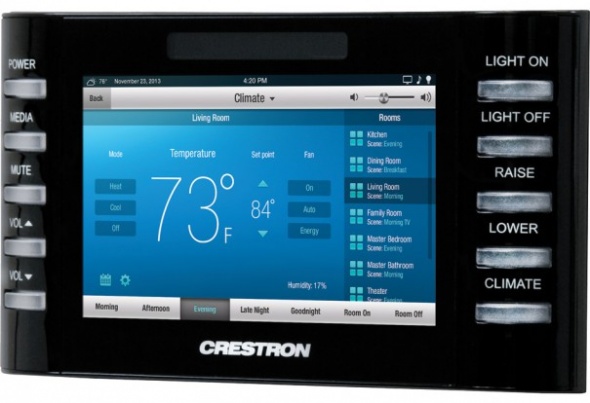

TPCS-4SMD поставляется с 10 тактильными кнопками, которые можно использовать для быстрого вызова часто используемых функций, как например включение освещения, регулировки уровня громкости или отпирания входной двери для гостя. Полупрозрачная кнопка с белой светодиодной подсветкой позволяет использовать ее как маячок в затененной комнате или для оповещения о наличии сообщения, входящего звонка, тревоги системы безопасности или любого другого важного сообщения. Подсветка кнопок может так же использоваться как обратная связь для конкретной кнопки. Для соответствия внешнему освещению, подсветка полностью димируется. Гравировка на заказ осуществляется используя ПО Crestron Engraver.

TPCS-4SMD поставляется стандартно с установленными кнопками. Заглушки без кнопок входят в комплект и могут быть установлены взамен кнопок по бокам сенсорного экрана, что обеспечит абсолютно гладкий вид без кнопок. Для установки заглушек потребуется только маленькая шлицевая отвертка.

Звуковой отклик

В TPCS-4SMD могут быть загружены звуковые файлы, которые расширят возможности использования графики сенсорной панели благодаря персонализированным звукам, откликам клавиш и голосовым сообщениям.

Датчик приближения

TPCS-4SMD чувствует когда вы к ней приближаетесь, автоматически пробуждая свой дисплей без необходимости прикасаться к экрану, что позволяет ей всегда быть готовой к использованию.

Управляющий процессор 3-й серии

TPCS-4SMD оснащена упрощенным процессором 3-й серии, который потенциально устраняет необходимость в отдельной стоечной системе управления для множества задач. Crestron 3-й серии обеспечивает надежную, динамичную и защищенную платформу системы управления, способную точно управлять помещением, полным разнообразными технологиями – от видео и звукового оборудования, до освещения, управления климатом, затенением, шторами и другими благами цивилизации. Сверхнадежная сеть и IP управление обеспечивают бесшовную интеграцию с другими системами и оборудованием с дополнительными возможностями по управлению с использованием сенсорных панелей и пультов Crestron, мобильных устройств, а так же удаленное управление через ПО корпоративного управления Crestron Fusion.

Электропитание по витой паре

TPCS-4SMD получает электропитание через единственный кабель витой пары, благодаря технологии PoE. PoE (Power Over Ethernet) устраняет необходимость в местном блоке питания или в выделенном кабеле электропитания. PoE блок питания (PWE-4803RU^[2]) подсоединяется в-разрыв кабеля локальной сети в удобном месте. В качестве полного решения, включающего локальную сеть со встроенным PoE, Crestron предлагает PoE коммутаторы (CEN-SW-POE-5 или CEN-SWPOE-16 ^[2])

Cresnet

Благодаря наличию ведущего порта Cresnet, TPCS-4SMD совместима со всей линейкой кнопочных панелей, световым управлением, шторами, термостатами, датчиками и другим оборудованием Crestron, которому не нужна высокая скорость Ethernet.

Расширение портов управления

Связь с оборудованием по ИК, последовательному каналу и реле осуществляется с использованием модуля расширения портов управления C2N-IO ^[2]. C2N-IO является компактным прибором, который можно разместить практически в любом месте. Он подключается к TPCS-4SMD через Cresnet и обеспечивает один двунаправленный RS-232, один ИК/последовательный и два релейных порта для интеграции со сторонним оборудованием. К TPCS-4SMD можно подключить один C2N-IO без дополнительного источника электропитания. Кроме C2N-IO, TPCS-4SMD так же совместим со всей линейкой исполнительных модулей Crestron, интерфейсами карт 3-й серии, датчиками, контроллерами освещения, термостатами, кнопочными панелями и шлюзами беспроводной связи, что обеспечивает практически любую необходимую функцию управления или интеграцию с любой системой ^[2,3].

BACnet/IP

Встроенная поддержка протокола связи BACnet/IP обеспечивает прямо интерфейс с сторонними системами управления зданием по Ethernet ^[4].

Простой, разнообразный монтаж

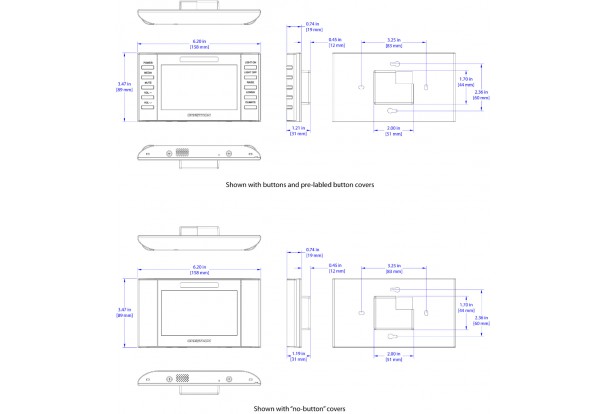

TPCS-4SMD легко монтируется практически на любую поверхность. Стандартно, она крепится в 1-постовый американский подрозетник (горизонтально ориентированный) или европейский подрозетник, занимая в глубину всего 13 мм и выступая на 20 мм от поверхности стены. Она так же может быть адаптирована для крепления в вертикально ориентированный 1- или 2-постовый американский подрозетник или 2-постовый английский, используя дополнительный Настенный Монтажный Набор WMKU-4SM ^[2], который в свою очередь может быть использован без подрозетника для низкопрофильного монтажа на поверхность^[5].

Для крепления в материалы в которых невозможно сделать отверстия, как например декоративное стекло, гранит, мрамор, гипс, полированный камень и кирпич, Crestron предлагает Набор Крепления к Разнообразным Поверхностям MSMK-4SM ^[1], который является очень гибким решением состоящим из тонкой задней коробки, клейкой монтажной пластины, возможным наклонным кронштейном и кабельным каналом.

Дополнительная настольная подставка

При используя Настольного Комплекта TTK-4SM ^[2], TPCS-4SMD превращается в стильную, отдельно стоящую настольную сенсорную панель, которая великолепно подходит для любого стола. Ее можно жестко закрепить на поверхности в фиксированном положении или использовать поворотный монтажный комплект (SMK-4SM/730 ^[2]), что обеспечит вращение на 330°.

1 - Некоторые варианты крепления требуют дополнительного оборудования, которое приобретается отдельно. Пожалуйста, ознакомьтесь с полным списком характеристик.

2 - Продается отдельно.

3 - TPCS-4SMD использует одну программу системы управления и поддерживает до 10 приборов Ethernet, 10 приборов Cresnet, один шлюз беспроводной связи infiNET EX и одно мобильное приложение.

4 - Требуется лицензия. TPCS-4SMD поддерживает максимум 250 объектов BACnet, если используется только для BACnet. Реальные возможности зависят от размера и сложности программы.

5 - WMKU-4SM требует отверстие или монтажной коробки минимум 43 мм по высоте и 51 мм по ширине
