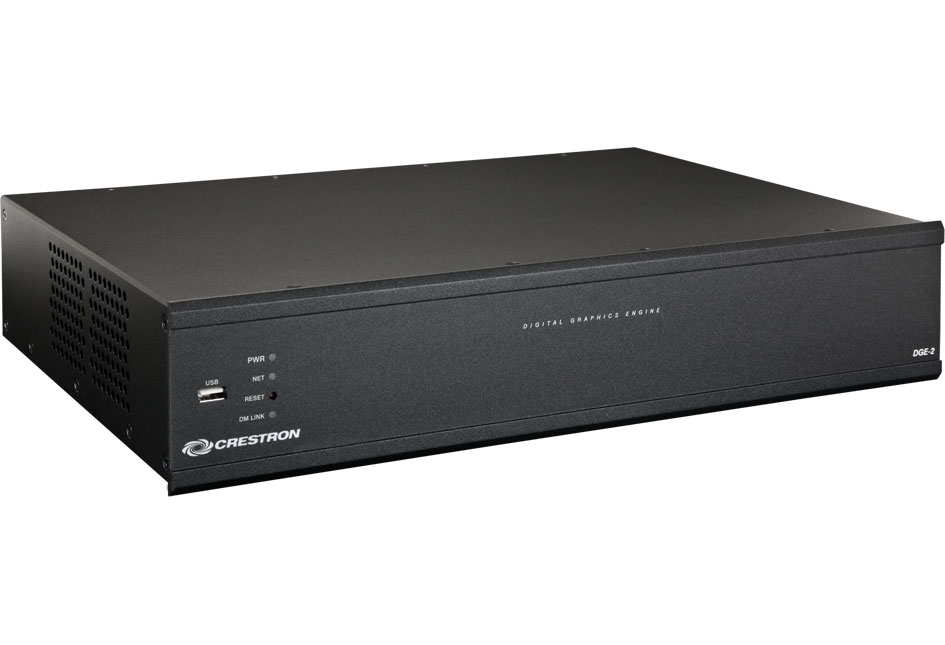

Crestron DGE-2

Внимание! Процессор Crestron DGE-2 снимается с производства. На замену предлагаются другие видеоустройства.

• Обработка графики сенсорной панели и HD видео для V-Panel
• Так же совместим со сторонними сенсорными панелями ^[2]
• 24 разрядная графика высокой четкости
• Поддержка Smart Graphics
• Нативная поддержка высокопроизводительного видеопотока H.264
• Отображение полнокадрового HD видео в двух окнах
• Допускает отображение защищенного HDCP информационного содержимого на сенсорной панели
• Поддерживает источники видеосигнала до 1080p60 HD
• Поддерживает компьютеры высокого разрешения до UXGA/WUXGA
• HDMI, RGB, композитный, S-Video и компонентный вход видеосигнала
• Встроенное аннотирование
• Настраиваемый звуковой отклик
• Селекторная связь Rava SIP и телефонная технология ^[4]
• Селекторная связь Crestron IP и возможность аналоговой селекторной связи ^[4]
• HDMI выход допускает прямое подключение к стороннему дисплею или сенсорной панели ^[2]
• Ввод и вывод звукового сигнала через HDMI, DM и симметричный линейный выход
• Двухсторонний порт звукового сигнала Crestron Home (CH) CAT5
• USB порты для клавиатуры/мышки
• Поддержка экранной клавиатуры и мышки
• Высокоскоростная локальная сеть и Cresnet
• Однокабельное подключение DigitalMedia к V-Panel или DM коммутатору ^[2,3]
• Занимает двойное место в стойке с оборудованием

Предназначенный для совместного использования с сенсорным дисплеем высокой четкости Crestron V-Panel™ ^[1,2], цифровой графический процессор DGE-2 обеспечивает простую установку сенсорной панели путем размещения горы электроники скрытой от глаз в центральном месте размещения оборудования. Смонтированный в стойке с оборудованием, DGE-2 подключается напрямую к головным АВ источникам, коммутатора и сети управления, в то время как сенсорная панель может располагаться на удалении 91 метра и быть связана всего одним кабелем ^[3].

DGE-2 приносит невероятный опыт сенсорных панелей с улучшенной графикой высокой четкости Smart Graphics™, двухоконным HD видео, высококачественным видеопотоком H.264, селекторной связью Rava SIP ^[4], звуковым откликом и встроенной возможностью аннотации. Для отображения видео высокой четкости от HDMI, DigitalMedia™, Ethernet и разнообразных аналоговых источников, представлены широкие варианты подключения. Поддержка HDCP гарантирует совместимость с цифровыми источниками сегодняшнего дня!

Smart Graphics

Сенсорные панели Crestron применяют Smart Graphics для предоставления пользователю исключительных ощущений и невероятного значения путем создания динамичных пользовательских интерфейсов с невероятной эффективностью и беспрецедентными функциями. Используя Smart Graphics, программисты могут быстро интегрировать управление жестами, анимированный отклик, сложные метаданные, встроенные приложения и полноэкранное видео для интересного и интуитивного сенсорного управления.

Кроме этого, Crestron Smart Graphics обладает следующими возможностями:

• Изящно выглядящие кнопки, ползунки, ручки и шкалы интуитивны и приятны в использовании
• Кинетические эффекты для расширения ощущения реализма при использовании списков и панелей инструментов, которые прокручиваются кончиком пальца
• Перетаскиваемые объекты, фиксирующиеся на месте – простой способ для выбора источника
• Виджеты для приборной панели для персонализации сенсорного экрана при помощи часов, погоды, новостей и другой информации^[1]
• Настраиваемые темы позволяют полностью изменить внешний вид и ощущения в зависимости от пользователя, события или времени года
• Полностью готовые SmartObjects позволяют в совершенстве управлять сложными устройствами без дополнительного программирования.

Потоковое видео высокой четкости

Возможность воспроизведения потокового видео высокой четкости на сенсорной панели, позволяет получать изображение с камер видеонаблюдения и других видео источников. Нативная поддержка форматов H.264 и MJPEG позволяет DGE-2 отображать «живой» видео поток с IP камеры, потокового сервера (Crestron CEN-NVS200, DM-TXRX-100-STR или аналогичного ^[1]) или коммутатора DigitalMedia™.

HDMI и аналоговый видеосигнал

В дополнение к приему потокового видеосигнала, DGE-2 так же предлагает разнообразные варианты подключения для более привычных типов источников, включая HDMI. DGE-2 может одновременно воспроизводить два полностью масштабируемых, полнокадровых видео окна, каждое из которых принимает видеосигналы стандартной или высокой четкости и компьютерные сигналы с высоким разрешением от внешних аналоговых и цифровых источников.

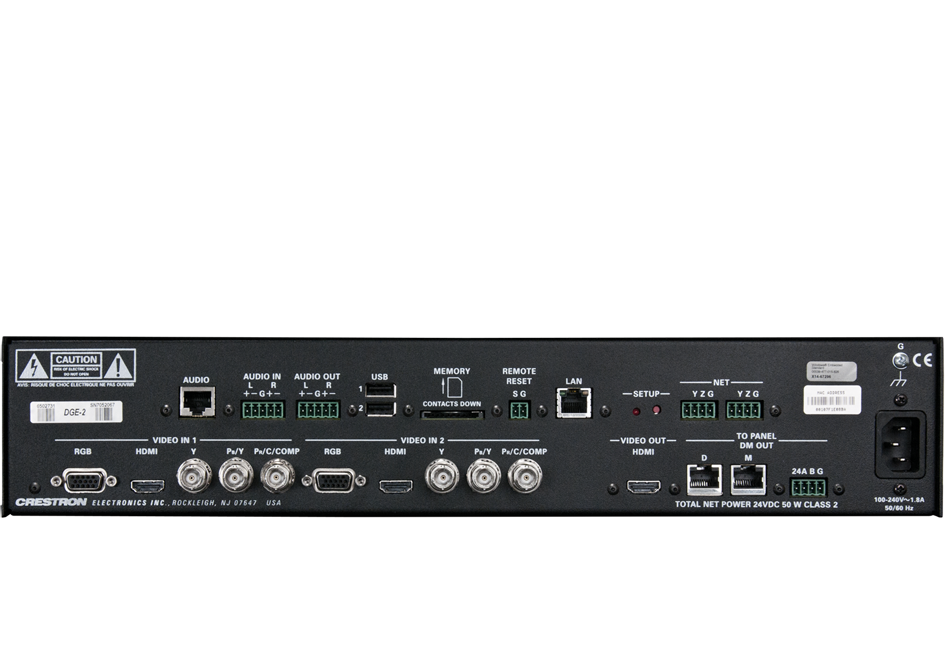

Входные подключения включают два HDMI, два RGB и два многоформатных аналоговых видео входа. HDMI входы поддерживают цифровые источники высокой четкости, включая HDMI, DVI и DisplayPort Multimode ^[5]. RGB входы совместимы с аналоговыми компьютерными источниками высокого разрешения VGA, а многоформатные видео входы принимают аналоговые композитный, S-Video и компонентный HD видеосигналы. Внешние звуковые сигналы поддерживаются через HDMI входы и один аналоговый линейный ввод.

Поддержка HDCP

Лучшая в индустрии поддержка HDCP гарантирует бесшовную совместимость с DVD, Blu-ray Disc, цифровым ТВВЧ и компьютерными мультимедиа источниками с защищенным информационным содержимым.

Селекторная связь Rava SIP ^[4]

Технология Rаva SIP дает возможность совершать голосовые вызовы (VoIP) на другие Rava-совместимые сенсорные панели и вызывные панели. Технология Rava работает по локальной сети и поддерживает двухстороннюю селекторную связь, видео селекторную связь ^[6] и групповой вызов без специализированной проводки. VoIP телефония так же доступна посредством интеграции с SIP совместимой телефонной системой или SIP сервером.

DGE-2 так же поддерживает устаревший тип селекторной связи Crestron IP и селекторную связь по CAT5 проводке Crestron Home (CH). Поддержка селекторной связи Crestron IP обеспечивает совместимость с ранними сенсорными панелями Crestron, не поддерживающими Rava. Поддержка селекторной связи CH по кабелям CAT5, обеспечивает совместимость с C2N-IADS30X24 ^[1] и другими коммутаторами и процессорами, основанными на CH CAT5.

Клавиатура/мышь

Экранная клавиатура и мышь обеспечивают полный контроль над встроенными в DGE-2 Web браузером и другими приложениями и могут управлять компьютерами, использующими ПО TouchPoint Virtual Mouse & Keyboard (VMK-WIN). Для подключения внешней клавиатуры и мышки так же существуют порты USB на передней и задней панели DGE-2, а так же на некоторых дисплеях V-Panel ^[1].

Аннотация в режиме реального времени

Проводя совещание высокого уровня в зале заседаний, учебный семинар или наблюдая спортивное состязание в домашнем кинотеатре, аннотирование дает возможность указать главное в любой презентации. Встроенная в DGE-2 возможность аннотирования, позволяет пояснять ваши мысли на лету, рисуя или делая надписи поверх видео высокой четкости и компьютерного изображения или делать наброски ваших идей на грифельной доске, не покидая трибуну или ваше любимое кресло пока остальные наблюдатели следят за большим экраном.

Удаленная аннотация

Удаленное аннотирование позволяет пользователям других сенсорных экранов рисовать кончиком пальца поверх одинакового изображения или общей доске, допуская расширенное взаимодействие между несколькими участниками в зале суда, классе или переговорной комнате.

Вывод презентации

Благодаря HDMI выходу или системе DigitalMedia, DGE-2 позволяет выводить изображение с сенсорной панели на дополнительные дисплеи, позволяя делится видео, презентациями PowerPoint, аннотациями и другим содержимым с живой аудиторией.

DigitalMedia

Подключение DigitalMedia (DM) открывает новые возможности по конфигурации системы управления с сенсорной панели. Например, используя DM коммутатор, такой как DM-MD8X8 ^[1], несколько сенсорных панелей могут быть подключены к одному DGE-2, обеспечивая простой , эффективный по стоимости путь для нескольких участников по наблюдению и управлению через один пользовательский интерфейс. DigitalMedia так же предлагает разнообразные способы раздавать информационное содержимое сенсорных панелей на большую аудиторию, маршрутизируя DM вывод DGE-2 на дополнительные видео дисплеи и звуковое оборудование.

Подключение V-Panel

DGE-2 оснащена выводом типа DM CAT, поддерживающем прямое подключение сенсорных дисплеев V-Panel моделей V12 и V15^[1]. Его можно так же подключить к любому DM коммутатору, оборудованному вводом DM CAT. Один кабель DigitalMedia передает все сигналы видео, звука, Ethernet, USB, управления и электропитание на расстояние до 91 метра между V-Panel и DGE-2^[2,3].

DGE-2 так же совместим с 24-дюймовыми сенсорными HD дисплеями V-Panel серии V24R-C^[1]. Передатчик DigitalMedia 8G+ (DM-TX-201-C или аналогичный)^[1] обеспечивает связь между HDMI выводом DGE-2 и DM 8G+ вводом V24R-C. Как альтернатива, при подключении V24R-C через DM коммутатор, отсутствует необходимость в передатчике DM 8G+.

DGE-2 так же совместим с 20-дюймовым сенсорными HD дисплеем V-Panel TSD-2020 ^[1]. TSD-2020 можно подключить к DGE-2 напрямую через HDMI и USB. Увеличить длину кабеля можно при использовании передатчиков и приемников DigitalMedia 8G+ (DM-TX-201-C и DM-RMC-SCALER-C ^[1]).

Доступные модели

• DGE-2: Цифровой графический процессор с подключением HDMI и DigitalMedia CAT

Доступные принадлежности

• V12: 12 дюймовый HD сенсорный дисплей V-Panel с VESA креплением, DM CAT
• V12-TILT: 12 дюймовый наклонный HD сенсорный дисплей V-Panel, DM CAT
• V12-WALL: 12 дюймовый настенный HD сенсорный дисплей V-Panel, DM CAT
• V15: 15 дюймовый HD сенсорный дисплей V-Panel с VESA креплением, DM CAT
• V15-TILT: 15 дюймовый наклонный HD сенсорный дисплей V-Panel, DM CAT
• V15-WALL: 15 дюймовый настенный HD сенсорный дисплей V-Panel, DM CAT
• TSD-2020: 20 дюймовый HD сенсорный дисплей V-Panel (может потребовать DM-RMC-SCALER-C и DM-TX-201-C)
• V24R-C: 24 дюймовый HD сенсорный дисплей V-Panel с VESA креплением, DM 8G+ (требует DM-TX-201-C)
• V24R-WALL-C: 24 дюймовый настенный HD сенсорный дисплей V-Panel, DM 8G+ (требует DM-TX-201-C)
• V24RL-C: 24 дюймовый HD сенсорный дисплей V-Panel, крепление в кафедру, DM 8G+ (требует DM-TX-201-C)
• DM-CBL-NP: Кабель DigitalMedia, пожаронебезопасный
• DM-CBL-P: Кабель DigitalMedia, пожаробезопасный
• DM-CONN: Разъемы DigitalMedia
• DM-DR: Повторитель DigitalMedia CAT
• Серия CBL: сертифицированные интерфейсные кабели Crestron
• CRESNET-NP: Кабель Cresnet, пожаронебезопасный
• CRESNET-P: Кабель Cresnet, пожаробезопасный
• CEN-NVS200: Сетевой видео стриммер
• DM-TXRX-100-STR: Приемопередатчик HD видеопотока
• SW-VMK-WIN: ПО виртуальная клавиатура и мышь TouchPoint для Windows

1 - Приобретается отдельно.

2 - Для прямого подключения к DGE-2, сенсорный дисплей V-Panel должен обладать интерфейсом DM CAT. Другие дисплеи V-Panel, имеющие интерфейс типа DM 8G+, могут быть подключены к DGE-2 через передатчик DM 8G+ (DM-TX-201-C) или коммутатор DigitalMedia. Сенсорные дисплеи с HDMI интерфейсом могут быть подключены к DGE-2 либо напрямую через HDMI и USB, либо удаленно через передатчик и приемник DM 8G+ (DM-TX-201-C и DM-RMC-SCALER-C) или коммутатор DigitalMedia. Обратитесь к специалисту Crestron для получения дополнительной помощи в дизайне.

3 - Для проводки DigitalMedia CAT используйте кабель DigitalMedia DM-CBL. Максимальная длина кабеля составляет 91 м. Для дальности более 45 метров требуется одиночный повторитель DM CAT (модель DM-DR). Все провода, кабели и повторители приобретаются отдельно. Подробные инструкции по компоновке систем см. в Руководстве по компоновке систем Crestron DigitalMedia (документ № 4546).

4 - Поддерживает селекторную связь Rava SIP, а так же устаревший тип селекторной связи Crestron IP и аналоговую селекторную связь. Поддерживается только полудуплексная связь. Полнодуплексная связь не поддерживается. Селекторная связь поддерживается только при использовании V-Panel моделей V12 и V15. Для селекторной связи Rava или IP, V-Panel следует подключать непосредственно к DGE-2 без использования повторителей или коммутаторов.

5 - Для подключения DVI или DisplayPort Multimode оборудования к HDMI, необходим соответствующий адаптер или интерфейсный кабель. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.

6 - Требуется H.264 IP видеокамера.
