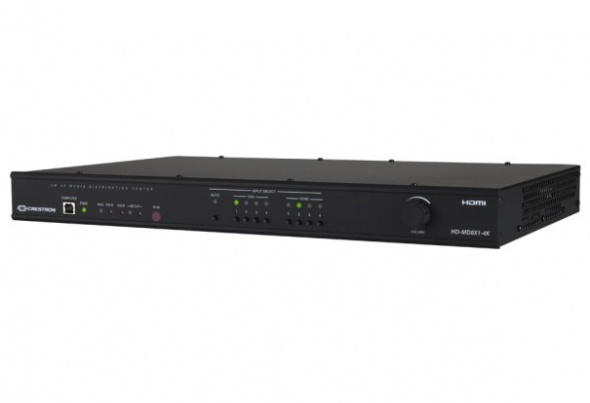

Crestron HD-MD8X1-4K

Внимание! Коммутатор Crestron HD-MD8X1-4K перенесен в архив. Оборудование на замену предлагается в разделе Оборудование управления

• Многоформатный презентационный коммутатор сверхвысокой четкости, масштабатор, микрофонный предусилитель, цифровой процессор обработки звука и управляющий интерфейс
• Возможности системы совместной работы Crestron Connect It сразу после распаковки
• Поддерживает до четырех точек кабельного подключения серии TT-100^[2] системы совместной работы Crestron Connect It
• Содержит четыре автоматически переключаемых HDMI, VGA и аналоговых звуковых входов^[5]
• Так же поддерживает DVI, Dual-Mode DisplayPort и аналоговые видео источники ^[3,4]
• Автоматическое обнаружение настраивает каждый вход автоматически
• Технология QuickSwitch HD управляет ключами HDCP для быстрой и надежной коммутации
• Автоматическое управление форматом аудио- и видеосигнала с помощью EDID
• Обладает регулировкой входного уровня для каждого звукового входа
• Имеет один HDMI выход
• Имеет встроенный высококачественный 4К масштабатор
• Масштабирует входные сигналы вверх для соответствия нативному разрешения любого экрана – включая дисплеи 4К и сверхвысокой четкости!
• Масштабирует вниз 4K, UHD и компьютерные сигналы сверхвысокой четкости до 1080р и других низких разрешений
• Поддерживает любое разрешение на входе от стандартного NTSC 480i или PAL 576i, до UHD и 4K.
• Предлагает интеллектуальное преобразование частоты кадров, зависимое от информационного содержимого подавление шума и зависимое от движения преобразование чересстрочной развертки в построчную
• Осуществляет преобразование 3D сигнала в 2D и передает 3D видео (без масштабирования) на 3D дисплеи^[6]
• Оснащен симметричным выходом стерео звука с графическим эквалайзером, ограничителем и задержкой
• Позволяет включать и извлекать аналоговый звук из HDMI сигнала^[5]
• Поддерживает Dolby TrueHD, Dolby Atmos, DTS-HD и некомпрессированный линейный РСМ звук 7.1 ^[7]
• Оснащен портами управления ИК и RS-232 ^[8]
• Поддерживает универсальные пульты управления через внутренний RC-5 совместимый ИК приемник ^[8]
• Встроенное подключение 10/100 Ethernet к ЛВС
• Органы управления на передней панели служат для коммутации и регулировки уровня
• Передняя панель оснащена местом для этикеток
• Позволяет произвести АВ настройку и регулировку через Web браузер
• Полностью управляется через Ethernet с системы управления Crestron 3-й серии^[1]
• Встроенная поддержка облачного сервиса Crestron Fusion
• Содержит встроенный универсальный источник питания, позволяющий использовать устройство в разных странах мира
• Крепится под столом или в 19-дюймовую стойку

HD-MD8X1-4K от Crestron является коммутатором сверхвысокой четкости с улучшенными характеристиками для установки в аудиториях, залах заседаний и лекционных залах. Он включает в себя многоформатный автоматический коммутатор, масштабатор 4К видео, цифровой процессор обработки звуковых сигналов и управляющий интерфейс в одном компактном устройстве, которое удобно размещается под переговорным столом или в стойке с оборудованием. Встроенная функциональность Crestron Connect It представляет полное решение для групповой работы, которое легко разместить в любой комнате для переговоров.

HD-MD8X1-4K начинает работать сразу после распаковки, предоставляя автоматическое переключение между четырьмя HDMI или VGA источниками и, к тому же, управление включением/выключением дисплея. Имеются выходы HDMI и симметричного стерео звука. Встроенное масштабирование 4К позволяет добиться изображения максимального качества и совместимости с большим количеством источников и дисплеев. Простая настройка через Web браузер позволяет сконфигурировать цифровой процессор обработки звука и другие системы. Централизованный мониторинг достигается благодаря облачному сервису Crestron Fusion, а полностью запрограммированное управление реализуется через интеграцию с системой управления 3-й серии.^[1]

Crestron Connect It

Crestron Connect It является эффективным по стоимости и простым в использовании решением по проведению презентаций, которое бесшовно работает с DM-MD8X1-4K-C. Просто добавьте до четырех точек кабельного подключения Crestron Connect It (серии TT-100^[2]) для получения возможности BYOD подключения и управление одним нажатием для нескольких участников вокруг стола. Четыре USB порта на DM-MD8X1-4K-C предоставляют электропитание и связь для каждой точки кабельного подключения.

4K Ultra HD

HD-MD8X1-4K передает видеосигналы 4K и сверхвысокой четкости, что является основой для поддержки последних версий компьютеров и мониторов с нативным разрешением более 1080р и WUXGA.

Многоформатный автоматический коммутатор

HD-MD8X1-4K предлагает высококачественную автоматическую коммутацию между четырьмя локальными входными группами, каждая из которых содержит разъемы для подключения HDMI, VGA и несимметричного стерео звука. HDMI входы совместимы с источниками DVI и Dual-Mode DisplayPort^[3]; VGA входы могут принимать RGB, композитный, S-Video и компонентный сигналы от видео источников^[4]. Цифровой звук поддерживается на HDMI входах, а каждый вход аналогового звука может быть использован в комбинации с соответствующим VGA или HDMI видео входом^[5]. Функция автоматического обнаружения устраняет необходимость настройки входов – просто подключите источник и система HD-MD8X1-4K выберет правильную комбинацию аудио- и видеовходов.

Масштабатор 4K

Благодаря высококачественному масштабатору 4K на борту, HD-MD8X1-4K гарантирует оптимальное изображение от каждого видео источника на практически любом дисплее. Он допускает SD, HD и все типы компьютерных источников выглядеть наилучшим образом на дисплеях 4K и UHD, и это позволяет источникам с разрешением более 1080р выглядеть хорошо на дисплеях 1080р и меньшего разрешения. Он допускает любое разрешение на входе, от стандартного NTSC 480i до сверхвысокого разрешения 4K DCI и великолепно его масштабирует до нативного разрешения любого дисплея вплоть до 4K DCI (4096 x 2160). Источники с чересстрочной разверткой конвертируются в прогрессивную используя адаптивный к движению преобразователь чересстрочной развертки в прогрессивную. Интеллектуальное преобразование частоты кадров позволяет поддерживать источники с форматами 24p и PAL. А преобразование 3D в 2D позволяет конвертировать 3D информационное содержимое для отображения на 2D дисплеях^[6].

Разнообразные звуковые выходы

Скоммутированный звуковой сигнал выводится на HDMI выход и на отдельный симметричный аналоговый звуковой выход, с индивидуальными регулировками уровня сигнала для каждого выхода. Все входы и выходы поддерживают стерео звук, с возможностью настройки аналогового выхода на моно. Dolby TrueHD, Dolby Atmos , DTS-HD и линейный 7.1 РСМ звуковые сигналы так же могут быть маршрутизированы через входы и выход HDMI ^[7].

Профессиональная цифровая обработка аудиосигналов

Аналоговый звуковой выход оснащен процессором цифровой обработки сигнала, позволяющим подстраивать звуковой сигнал для оптимальной производительности и качества звука. Аналоговый выход идеально подходит для подключения внешнего усилителя мощности и работе с комплектом потолочных или настенных громкоговорителей. В дополнение к регулятору громкости, низких частот, высоких частот и отключения звука, каждый блок цифровой обработки аудиосигнала предоставляет функции 10-полосного графического эквалайзера, полностью регулируемым ограничением и регулируемой задержки выходного аудиосигнала до 80 мс. Для облегчения настройки, все регулировки осуществляются через предоставляемый HD-MD8X1-4K Web интерфейс. Выходной уровень так же регулируется рукояткой на передней панели.

Управление форматами посредством EDID

HD-MD8X1-4K предоставляет исчерпывающее управление данными EDID (Extended Display Identification Data) между дисплеем и входными источниками системы, гарантируя что сигнал каждого истчника отображается с оптимальным разрешением и форматом. Большинство применений не требует изменений настроек. Для применений требующих специальной настройки, HD-MD8X1-4K позволяет легко определять необходимый формат и разрешение оборудования, с соответствующей настройкой сигнала, для получения подходящего и предсказуемого результата.

Технология QuickSwitch HD

Работа с цифровыми мультимедийными форматами высокой четкости означает поддержку протокола HDCP (High-bandwidth Digital Content Protection — защита широкополосного цифрового контента). Это схема шифрования, используемая поставщиками контента для защиты от несанкционированного копирования дисков DVD и Blu-ray, а также широковещательных сигналов. Для просмотра зашифрован­ного с помощью HDCP содержимого требуется проверка подлинности устройством-источником всех дисплеев и сигнальных процессоров в системе с последующей выдачей им ключа перед выводом на них сигнала. Технология Crestron QuickSwitch HD управляет этими ключами для обеспечения быстрого, надежного переключения и недопущения пропадания картинки каждый раз при подключении одиночного дисплея или передаче к множеству дисплеев через большую систему DigitalMedia.

Встроеное управление оборудованием

HD-MD8X1-4K имеет встроенный ИК и RS-232 порты, которые могут быть использованы при интеграции с системой управления Crestron 3-й серии для программного управления местным АВ оборудованием или другими устройствами. Некоторое видео оборудование может так же управляться через HDMI или HDBaseT подключение используя CEC (Consumer Electronics Control — управление пользовательскими электронными устройствами). При отсутствии системы управления возможности ограничиваются включением/выключением единственного дисплея через CEC, RS-232 или ЛВС благодаря определению наличия активного видео сигнала. ^[1,8]

Примечание: В качестве версии HD-MD8X1-4K со встроенной системой управления 3-й серии, используйте DMPS3-4K-50.

1 - Совместимо только с системой управления 3-й серии. Не совместимо с 2-серией или предыдущими поколениями систем управления.

2 - Оборудование продается отдельно.

3 - Для соединения разъемов DVI или Dual-Mode DisplayPort с разъемом HDMI необходим соответствующий адаптер или интерфейсный кабель. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.

4 - Входы VGA позволяют принимать компонентные, S-video и композитные сигналы при наличии соответствующего переходника (поставляется отдельно). Однако, обнаружение синхросигналов входного композитного сигнала и сигнала S-Video не поддерживается.

5 - При использовании входа аналогового звукового сигнала в комбинации с HDMI видео входом, разрешение видео сигнала источника должно быть 1920х1200 или ниже. Сигнал с аналогового звукового входа не будет передаваться, если разрешение видео источника превышает 1920х1200.

6 - Автоматически передает 3D видео сигнал, если дисплей поддерживает его (переходит в режим сквозной передачи без масштабирования). Осуществляет автоматическую конвертацию 3D-2D (без масштабирования) если дисплей не поддерживает 3D.

7 - Маршрутизация многоканального звукового сигнала через любой HDMI или DVI вход и выход требует установки входа в режим обхода микшера (mixer bypass). Когда данный вход маршрутизируется на выбранный цифровой выход, все регулировки звука на этом выходе блокируются, так же как и возможность одновременной маршрутизации микрофонного сигнала на этот выход. Режим обхода микшера так же запрещает входную регулировку уровня данного входа.

8 - При работе без системы управления, порт IR OUT и датчик IR IN не используются, а СОМ порт поддерживает только базовое управление дисплеем. Порт IR OUT, датчик IR IN и СОМ порт могут быть полностью использованы при интеграции с системой управления 3-й серии и соответствующем программировании.
