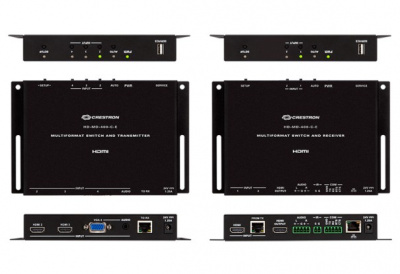

Crestron HD-MD-400-C-E

Внимание! Коммутатор Crestron HD-MD-400-C-E снимается с производства. На замену предлагаются другие видеоустройства.

• Цифровой коммутатор высокой четкости 3х1+1, масштабатор и расширитель
• Полностью автоматическая работа – не требуется системы управления, панели управления или программирования!
• Простая настройка через Web браузер
• Интеграция с Crestron Fusion через CEN-AVF-HUB^[9]
• Поддерживает интеграцию с системой управления Crestron для полностью запрограммированной работы

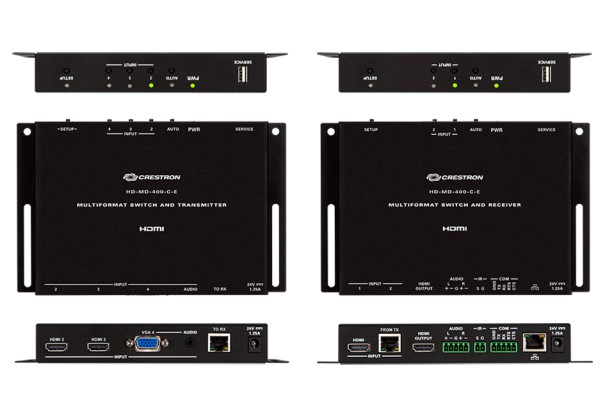

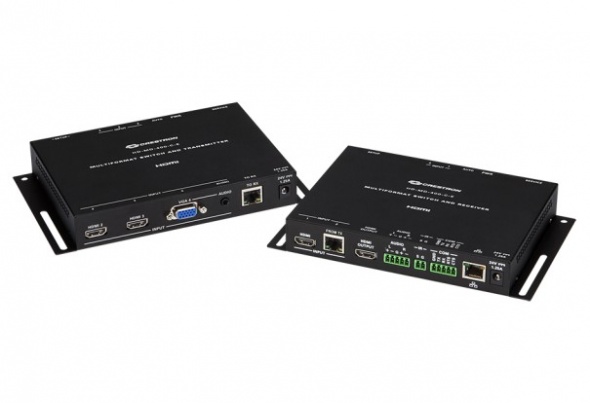

• Состоит из компактных передатчика и приемника

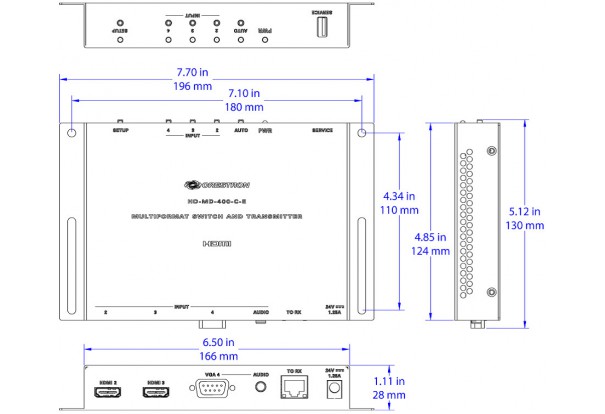

• Передатчик содержит два HDMI, один VGA и один вход аналогового звукового сигнала ^[2,3,4]

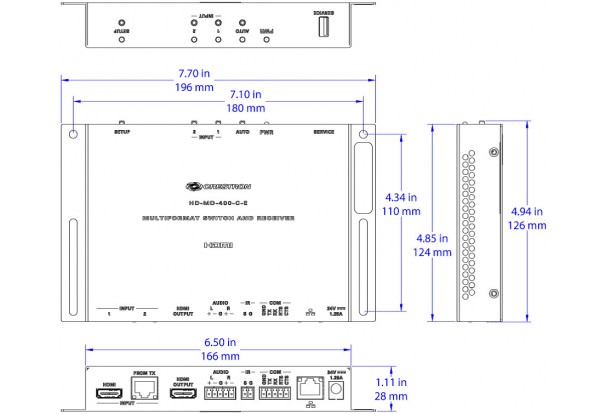

• Приемник содержит один HDMI вход, один HDMI выход и один выход аналогового звукового сигнала ^[2,5,6]
• Передатчик и приемник связываются через один кабель витой пары САТх ^[1]
• Длина кабеля между передатчиком и приемником может достигать 70 метров ^[1]
• Автоматически масштабирует входные сигналы для соответствия нативному разрешению дисплея
• Поддерживает различные разрешения дисплея до Full HD 1080p и WUXGA
• Поддерживает различные входные разрешения до Full HD 1080p и WUXGA ^[10]
• Преобразует чересстрочную развертку NTSC, PAL и 1080i источников в прогрессивную
• Поддерживает Dolby Digital 5.1, DTS 5.1 и некомпрессированный линейный РСМ звук 7.1
• Допускает извлечение стерео звука ^[6]
• Имеет регулировку расхождения изображения и звука 150 мс
• Технология QuickSwitch HD управляет ключами HDCP для быстрой и надежной коммутации
• Содержит инструменты для подробной настройки EDID
• Встроенное подключение 10/100 Ethernet к ЛВС
• Позволяет управлять оборудованием посредством CEC и RS-232 ^[8]
• Компактный, плоский дизайн для крепления на поверхности
• Внешний универсальный источник питания 100-240 В входит в комплект ^[12]

HD-MD-400-C-E от Crestron^® предлагает невероятно простое и недорогое решение для мультимедиа презентаций для классов и переговорных комнат. Оно позволяет подключить переносной компьютер или мобильное устройство к одному из трех входов на столе или трибуне и перенаправить сигнал на дисплей или проектор, расположенный на расстоянии до 70 метров. Дополнительный АВ источник может быть подключен рядом с дисплеем или через возможную настенную точку подключения. Благодаря полностью автоматической работе, происходит определение подключения и отключения источника сигнала на любом из входов, что приводит к включению или выключению дисплея, устраняя необходимость в каких либо панелях управления или пультах. Встроенное масштабирование позволяет добиться оптимального изображения для SD и HD видео источников, так же как и для компьютерных сигналов высокого разрешения.

Состоящий из пары компактных передатчика и приемника, HD-MD-400-C-E устанавливается за минуты и не требует специального программирования. Передатчик закрепляется под столом или внутри трибуны, а приемник за дисплеем или над проектором. Единственным необходимым подключением для связи передатчика и приемника является кабель витой пары CAT^[1]. Порт Ethernet на приемнике позволяет подключиться к ЛВС для осуществления настройки и конфигурации через Web браузер. Дополнительные возможности реализуются путем интеграции с системой управления Crestron.

Автоматический коммутатор АВ/мультимедиа компьютер

HD-MD-400-C-E поддерживает видео высокой четкости и компьютерные источники с разрешением до Full HD 1080p60, 1080i30 или WUXGA 1920х1200. Два HDMI, один VGA и один аналоговый звуковой входы на передатчике служат для подключения компьютеров, мобильных устройств и других источников. К дополнительному HDMI входу приемника может быть подключена возможная настенная точка подключения или беспроводной презентационный шлюз Crestron AirMedia или другой постоянно подключенный источник на стороне дисплея.

Входы на каждом из компонентов могут быть настроены для автоматического переключения или управляться через систему управления Crestron. Автоматическое определение наличия сигнала на всех входах обеспечивает простоту подключения, поддерживая сигналы HDMI, DVI и Dual-Mode DisplayPort на любом HDMI входе и VGA, RGB или компонентный видеосигнал на VGA входе^[2,3]. Вход аналогового звука работает в паре с VGA входом^[4].

Один HDMI выход на приемнике служит для подключения дисплея. Данный выход поддерживает как HDMI, так и DVI сигналы^[5]. Так же присутствует выход аналогового стерео звука, который служит для подключения возможного дополнительного громкоговорителя или усилителя^[6].

Удлинитель HD сигнала

Один кабель витой пары CAT (продается отдельно) связывает передатчик и приемник HD-MD-400-C-E. Это кабель может иметь длину до 70 метров, являясь идеальным решением по удлинению сигнала для практически любого помещения с одним столом или трибуной и одним дисплеем^[1].

Масштабатор HD

Можно допустить, что любой современный дисплей должен воспроизводить сигнал с любого подключенного к нему источника. На деле, многие дисплеи просто не могут поддерживать все разнообразие форматов и разрешений, которое вы можете встретить в повседневном динамичном презентационном окружении. Благодаря встроенному масштабатору высокой четкости, HD-MD-400-C-E в состоянии поддерживать полный набор цифровых и аналоговых сигналов, гарантируя, что каждый источник отображается надежно и качественно. Автоматическая калибровка достигается благодаря использованию EDID^[7] дисплея – просто подключите приемник к дисплею и он интеллектуально сконвертирует и расширит сигнал для оптимального отображения на экране дисплея.

Управление форматами посредством EDID

HD-MD-400-C-E предоставляет исчерпывающее управление данными EDID (Extended Display Identification Data) между дисплеем, масштабатором и входными источниками системы. Большинство применений не требует изменений настроек. Для применений требующих специальной настройки, HD-MD-400-C-E позволяет легко определять необходимый формат и разрешение оборудования, с соответствующей настройкой сигнала, для получения подходящего и предсказуемого результата.

Технология QuickSwitch HD

Работа с цифровыми мультимедийными форматами высокой четкости означает поддержку протокола HDCP (High-bandwidth Digital Content Protection — защита широкополосного цифрового контента). Это схема шифрования, используемая поставщиками контента для защиты от несанкционированного копирования дисков DVD и Blu-ray, а также широковещательных сигналов. Для просмотра зашифрован­ного с помощью HDCP содержимого требуется проверка подлинности устройством-источником всех дисплеев и сигнальных процессоров в системе с последующей выдачей им ключа перед выводом на них сигнала. Технология Crestron QuickSwitch HD управляет этими ключами для обеспечения быстрого, надежного переключения и недопущения пропадания картинки каждый раз при подключении одиночного дисплея или передаче к множеству дисплеев через большую систему DigitalMedia.

Извлечение звукового сигнала

Наличие выхода аналогового звука позволяет HD-MD-400-C-E извлекать звуковой стерео сигнал из цифровых источников для отправки его на громкоговорители, усилители или отдельную звуковую систему^[6].

Встроенное управление оборудованием

Для обеспечения автоматической работы всей системы, HD-MD-400-C-E может включать и выключать дисплей через HDMI подключение посредством CEC (Consumer Electronics Control — управление пользовательскими электронными устройствами) команд или через встроенный порт RS-232^[8]. Для расширенного управления с использованием системы управления Crestron, могут использоваться все HDMI и RS-232 порты HD-MD-400-C-E для обеспечения полного программного управления дисплеем, источниками и другим оборудованием в помещении.

Возможность корпоративного управления

В целях централизованного мониторинга с использованием ПО корпоративного управления Crestron Fusion, может быть добавлен Узел .AV Framework (CEN-AVF-HUB [9]). Один “AVF Узел” поддерживает до 15 HD-MD-400-C-E, подключенных через ЛВС. Для получения дополнительной информации ознакомьтесь с характеристиками CEN-AVF-HUB.

Интеграция с системой управления

Полностью программируемая работа достигается путем интеграции с системой управления Crestron.

Низкопрофильная установка

Передатчик и приемник созданы для монтажа на ровную поверхность или размещения на полке. Каждый из них достаточно компактен для размещения внутри трибуны, под столом, на стене за плоскопанельным дисплеем или на потолке над проектором. Они даже могут быть прикреплены к одной направляющей за стойкой с оборудованием. Оба запитываются через единственный внешний блок питания (входит в комплект), который может быть подключен к передатчику или приемнику. Электропитание передается между передатчиком и приемником через подключенный кабель удлинения сигнала.

Легкая установка

Упрощенная установка, настройка и основное управление осуществляется через пользовательский интерфейс, доступный через Web браузер. Основные органы управления и индикаторы состояния на каждом устройстве так же служат для тестирования и отладки без использования компьютера.

1 - Максимальная длина кабеля линии удлинения сигнала между передатчиком и приемником составляет 70 метров при использовании кабеля Crestron DigitalMedia 8G DM-CBL-8G или стороннего CAT5e (или лучшего). Для устранения влияния внешнего электромагнитного шума, который может повлиять на качество, используйте экранированный кабель и разъемы. Все провода и кабели продаются отдельно. Линия удлинения сигнала является проприетарным интерфейсом и не совместим с HDBaseT, DigitalMedia™ (DM), Ethernet или другим, основанным на CATx интерфейсом.

2 - Для работы HDMI входа с сигналами DVI или Dual-Mode DisplayPort необходим соответствующий адаптер или интерфейсный кабель. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.

3 - Входы VGA позволяют принимать RGB и компонентные сигналы при наличии соответствующего переходника (поставляется отдельно).

4 - На данным момент вход аналогового звука работает только вместе с VGA видео входом. Возможность совместной работы аналогового звукового входа с HDMI видео входом будет реализована в следующих версиях управляющего ПО.

5 - Для работы HDMI выхода с сигналом DVI необходим соответствующий адаптер или интерфейсный кабель. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.

6 - Выход аналогового стерео звука работает только при поступлении 2 канального стерео сигнала на аналоговый или HDMI вход.

7 - EDID – это данные содержащиеся в HDMI, DVI или VGA сигнале, которые помогают дисплею объяснить масштабатору какие разрешения и форматы он поддерживает, позволяя масштабатору настроить себя автоматически для выдачи оптимального для дисплея сигнала.

8 - Возможность ИК управления будет доступна в следующих версиях управляющего ПО.

9 - Оборудование продается отдельно.

10 - Поддерживает любое разрешение экрана и частоту кадров с частотой синхронизации 165 МГц или ниже.

11 - С или без сокращенного обратного хода луча.

12 - Только с сокращенным обратным ходом луча.

13 - Передатчик и приемник запитываются вместе от одного внешнего блока питания (входит в комплект), который может быть подключен к передатчику или приемнику, но не к обоим одновременно.
