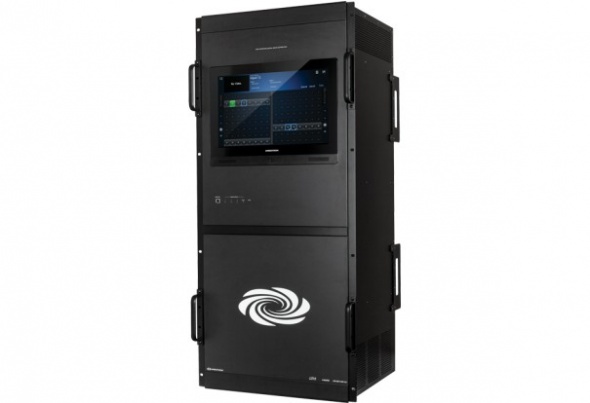

Crestron DM-MD128X128

Внимание! Коммутатор Crestron DM-MD128X128 перенесен в архив. Оборудование на замену предлагается в разделе Оборудование управления

• Осуществляет маршрутизацию не имеющего потерь HD АВ сигнала по медному кабелю витой пары или оптоволокну
• Объединяет видео, звук, локальную сеть и управление в одном кабеле или волокне
• Модульный дизайн позволяет конфигурировать группами по 8 входов и выходов
• Осуществляет полностью матричную коммутацию, масштабируемую от 8х8 до 128х128
• Поддерживает HDMI с 3D, Deep Color, 4K и высокоскоростным кодированным звуком 7.1^[2]
• Соответствие спецификации HDBaseT - прямое подключение к стороннему оборудованию HDBaseT
• Совместим с HDCP 2.2 через совместимые модули входа и выхода ^[2]
• Поддерживает до 128 передатчиков DM 8G и 128 приемников DM 8G
• Раздает Full HD1080p, Ultra HD и 4K сигналы по кабелю витой пары типа CAT на дальность до 100 метров через DM 8G+ или HDBaseT ^[3,6]
• Раздает 1080p и WUXGA сигналы по многомодовому оптоволоконному кабелю на дальность до 300 метров через DM 8G Fiber ^[4,6]
• Раздает 1080p и WUXGA сигналы по одномодовому оптоволоконному кабелю на дальность до 12 километров через DM 8G SM Fiber ^[5,6]
• Технология QuickSwitch HD управляет ключами HDCP для быстрой и надежной коммутации
• Технология Auto-Locking добивается быстрого переключения между разнообразными источниками
• 15-дюймовый сенсорный экран служит для упрощенной настройки с передней панели, работы, предварительного видео просмотра и поиска неисправностей
• Встроенный Web сервер позволяет полноценно управлять с любого компьютера в сети
• Допускает системное наблюдение с передней панели, Web браузер, системы управления или Fusion RV
• Допускает независимое масштабирование для любого дисплея через некоторые DM приемники ^[7]
• Допускает управление оборудованием через СЕС
• Удлиняет и маршрутизирует USB HID сигналы клавиатуры и мышки между передатчиками и приемниками ^[8]
• Расширяет существующие возможности USB маршрутизации при использовании Расширителя USB через ЛВС ^[8]
• Оснащен встроенным коммутатором Ethernet с портом Gigabit
• Режим частной сети, при котором для всей системы DM требуется только один IP-адрес
• Оснащен резервными источниками питания с возможностью горячей замены и лотком с вентиляторами с модернизированным мониторингом состояния
• Модули ввода/вывода с возможностью горячей замены обеспечивают быстрое восстановление работоспособности с минимальными нарушениями
• Крепится в 19-дюймовую стойку , занимает место 24 модулей

Коммутаторы Crestron^® DM^® являются основой для все системы DigitalMedia™, предоставляя улучшенное решение по маршрутизации АВ сигналов сверх-высокой четкости 4К, экстремально гибкое и простое в установке. DM-MD128X128 является модульным матричным коммутатором, созданным для больших проектов требующих беспрецедентную надежность. Он обладает сверхбыстрой коммутацией и чистым, без потерь распределением HDMI и других сигналов от цифровых медиаплееров, ТВВЧ ресиверов, компьютеров, камер и дисплеев, которые наполняют каждое современное предприятие. DigitalMedia внимательно управляет разнообразными АВ-сигналами и оборудованием и гарантирует оптимальное качество видео изображения и звукового сигнала в каждой зоне, оставаясь незаметной для конечного пользователя.

Обладающий масштабируемым модульным дизайном, DM-MD128X128 предлагает максимальное количество входов и выходов, упакованных в одно стоечное шасси размером 24 модулей. Конфигурацию DM-MD128X128 можно изменять “в поле” для поддержки до 128 входов и 128 выходов, которые могут содержать HDMI, HDBaseT, аналоговый звук и все типы сигналов DigitalMedia 8G. Благодаря выбору входных и выходных модулей с горячей заменой и разнообразию передатчиков и приемников DM 8G, DM-MD128X128 предлагает широчайший выбор вариантов подключений для жилища или промышленного предприятия, поддерживая полный набор аналоговых и цифровых типов сигналов – и все в одном коммутаторе!

Встроенное распределение ЛВС и USB предлагает решение полного подключения, объединенное со встроенным управлением Crestron ^[1], для управления дисплеями и другим оборудованием в помещении без необходимости в дополнительных проводах. Резервные блоки питания с возможностью горячей замены и модернизированное системное наблюдение гарантируют долговременную, надежную работу для критически важных приложений. Дружественная работа, настройка и инструменты поиска неисправностей доступны на сенсорном экране передней панели или интерфейсе Web браузера, для облегчения настройки полной системы распределения 4K видео.

4K Ultra HD

Crestron DigitalMedia продолжает продвигать стандарт для распределения цифрового АВ-сигнала, предлагая первое в мире системное решение 4K от начала до конца. DM-MD128X128 с самого начала создавался для соответствия экстремальным требованиям для поддержки 4K и Ultra HD видео сигналов. Поддержка видео 4K так же гарантирует совместимость с последними версиями компьютеров и мониторов с нативным разрешением более 1080р и WUXGA ^[2].

DigitalMedia 8G

Являясь лидером в технологиях систем управления и HDMI, Crestron создал DigitalMedia (DM) в качестве первой полной системы распределения АВ с целью поднять HDMI на более высокий уровень. DigitalMedia допускает распределение практически любого сочетания HDMI и других источников по комнате, зданию или предприятию. Последнее поколение DM носит название DigitalMedia 8G (DM 8G). Спроектированная для сверх высокой полосы пропускания и невероятной масштабируемости, DM 8G предлагает истинно однокабельный транспорт без потерь для перемещения видео и звука высокой четкости, ЛВС и сигналов управления по кабелю витой пары или оптоволокну.

DM 8G поддерживает некомпрессированный Full HD 1080p, Ultra HD, 2K и 4K^[2] видео сигналы с 3D, Deep Color и HDCP 2.2 ^[2]. Звуковые возможности включают одновременное распределение сигналов стерео и многоканального окружающего звука, с поддержкой таких звуковых форматов 7.1, как Dolby TrueHD, Dolby Atmos и DTS-HD Master Audio, а так же некомпрессированного линейного PCM. Все сигналы передаются по одному кабелю витой пары типа CAT или по одному волокну многомодового или одномодового оптоволокна. DM 8G допускает длину кабеля до 100 метров по DM 8G+ (DM 8G по медному кабелю витой пары)^[3,6], 300 метров по DM 8G Fiber (DM 8G по многомодовому оптоволокну)^[4,6] или 12 километров по DM 8G SM (DM 8G по одномодовому оптоволокну)^[5,6].

1 - Управление Crestron по сети DM требует системы управления Crestron, продается отдельно.

2 - 4K, Ultra HD и HDCP2 поддерживаются через HDMI, DM 8G+ и HDBaseT при использовании определенных входных или выходных модулей. Ознакомьтесь с характеристиками модулей ввода/вывода для получения информации о их возможностях.

3 - Максимальная длина кабеля для DigitalMedia 8G+ (DM 8G+) или HDBaseT зависит от типа используемого кабеля, входной/выходной карты и разрешения видео сигнала. Ознакомьтесь с таблицей “Максимальная длина кабелей DM 8G. Устаревшие модели кабелей Crestron DigitalMedia DM-CBL и DigitalMedia D DM-CBL-D поддерживают те же разрешения и максимальные длины, что и CAT5e. Для устранения влияния внешнего электромагнитного шума, который может повлиять на качество при разрешении выше чем 1080p, используйте экранированный кабель и разъемы. Технология DM 8G+ совместима со спецификацией HDBaseT Alliance на подключение к оборудованию, совместимому со стандартом HDBaseT.

4 - Максимальная длина подключения DigitalMedia 8G Fiber (DM 8G Fiber) составляет 300 метров при использовании многомодового оптоволоконного кабеля CRESFIBER8G или 150 метров при использовании CRESFIBER (устаревший) или стороннего оптоволоконного кабеля OM

5 - Максимальная длина подключения DigitalMedia 8G Singe-Mode Fiber (DM 8G SM Fiber) составляет 12 километров при использовании одномодового оптоволоконного кабеля CRESFIBER8G-SM или стороннего оптоволоконного кабеля G.652.D (или лучшего).

6 - Подробные инструкции по компоновке систем см. в Руководстве по компоновке систем Crestron DigitalMedia (документ № 4546). Все провода и кабели приобретаются отдельно.

7 - Оборудование продается отдельно.

8 - Управляет маршрутизацией сигналов USB HID между периферийным оборудованием DM и входными картами, оборудованными портами USB HID. Так же программируется для маршрутизирования USB сигналов между модулями Crestron Удлинения USB через ЛВС (USB-EXT-DM, продается отдельно). Ознакомьтесь с характеристиками USB-EXT-DM для получения дополнительной информации.

9 - Любой HDMI вход поддерживает сигналы DVI или Dual-Mode DisplayPort при использовании соответствующего переходника или интерфейсного кабеля. Для подключения DVI оборудования к выходу HDMI необходим соответствующий адаптер или интерфейсный кабель. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.
