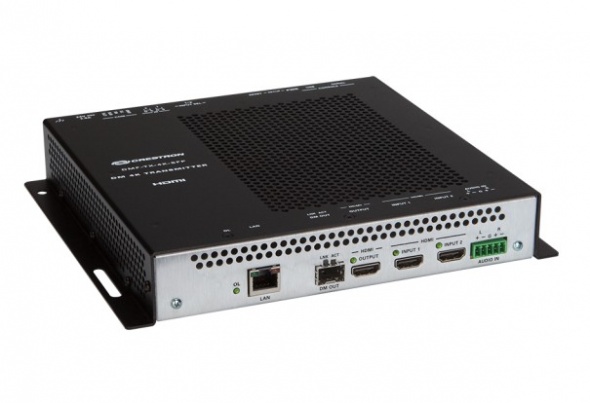

Crestron DMF-TX-4K-SFP
|
Внимание! Передатчик Crestron DMF-TX-4K-SFP снимается с производства. Оборудование на замену предлагается в разделе Оборудование управления |
- Удлинение для некомпрессированного 4K видеосигнала по оптоволоконному кабелю
- Конфигурируется для многомодового или одномодового оптоволокна через приемопередающие модули SFP+ [2]
- Прозрачная интеграция с коммутатороами DM для обеспечения возможности вывода 4K по оптоволокну
- Совместима с HDCP 2.2
- Поддержка звука Dolby TrueHD®, Dolby Atmos®, DTS-HD® и некомпрессированный линейный PCM 7.1
- Два HDMI® входа с автоматической коммутацией
- Симметричный вход аналогового стерео звука
- Включение аналогового звука в HDMI
- Местный HDMI© выход
- ИК и RS-232 порты для управления оборудованием
- Позволяет управлять оборудованием по СЕС
- ЛВС порт Gigabit Ethernet
- Настройка через Web браузер
- Универсальный блок питания 100-240 В входит в комплект
- Тонкий дизайн для монтажа на поверхность
- Требует приемника серии DMF или DMCF
DMF-TX-4K-SFP является передатчиком сигнала по оптоволокну, созданный как составная часть решения Crestron® по удлинению 4K видеосигнала. Он используется в паре с приемником (DMF-RMC-4K-SFP или DMCF-RX-4K-SFP [1]) в качестве удлинения сигнала точка-точка и может быть использован для добавления возможности ввода 4K по оптоволокну для коммутатора DigitalMedia™ (ознакомьтесь с разделом “Интеграция с коммутатором DM®” ниже по тексту). Его порт “DM OUT” допускает установку соответствующего приемопередающего модуля SFP+ для обеспечения совместимости с одномодовым или многомодовым оптоволокном [2]. Он так же оснащен двумя входами HDMI®, входом аналогового звука, местным HDMI выходом, управляющими портами ИК и RS-232 и ЛВС портом Gigabit Ethernet. Благодаря компактному, тонкому дизайну, DMF-TX-4K-SFP можно скрыто разместить за плоскопанельным дисплеем, над потолочным проектором, под столом или внутри трибуны.
4K Ultra HD
DMF-TX-4K-SFP позволяет передавать некомпрессированный видеосигнал 4K/60 по волоконно-оптическому кабелю. Поддержка видео 4K гарантирует поддержку последнего поколения компьютеров и мониторов с нативным разрешением выше, чем 1080p и WUXGA. DMF-TX-4K-SFP может передавать видеосигнал Full HD 1080p, Ultra HD, 2K и 4K с поддержкой Deep Color и HDCP 2.2. Звуковые возможности включают поддержку звуковых форматов 7.1, таких как Dolby® TrueHD, Dolby Atmos® и DTS-HD Master Audio™, а так же некомпрессированного линейного PCM.
Интеграция с коммутатором DM®
DMF-TX-4K-SFP может использоваться для добавления одного оптоволоконного вывода 4K для матричного коммутатора DM-MD просто подключив его первый HDMI вход к свободному HDMI выходу коммутатора. Для обеспечения связи с системой управления, так же потребуется Ethernet подключение к ЛВС [3].
Настраиваемый DM порт SFP+
Порт DM OUT на DMF-TX-4K-SFP конфигурируется благодаря приемопередающим модулям SFP+, что обеспечивает совместимость с многомодовым или одномодовым оптоволокном [2]. Все DMF-TX-4K-SFP поставляются комплектами состоящими из карты вывода и одним SFP+ модулем:
- DMF-TX-4K-SR PAK KIT – Поддерживает двухстороннее многомодовое оптоволокно на дальности до 300 м при использовании ОМ3 или 400 м при использовании ОМ4
- DMF-TX-4K-BX PAK KIT – Поддерживает одностороннее одномодовое оптоволокно на дальности до 10 км при использовании волокна ITU-T G.625.D, Crestron CRESFIBER-SM-P или аналогичного
- DMF-TX-4K-S PAK KIT – Поддерживает устаревшее многомодовое оптоволокно CresFiber 8G на дальности до 200 м (только в случае модернизации существующего объекта с уже проложенным кабелем Crestron CRESFIBER8G-NP или CRESFIBER8G-P; не для новых установок!)
Автоматический HDMI® коммутатор 2х1
DMF-TX-4K-SFP имеет два входа HDMI для подключения источников HD или 4K. Переключение между входами DM и HDMI может осуществляется автоматически в режиме автопереключения, вручную при помощи кнопки выбора входа или программно через систему управления Crestron.
Включение аналогового звукового сигнала
Симметричный вход аналогового звукового сигнала позволяет подключить источник аналогового стерео звука и объединить его с видео сигналом с любого HDMI входа. Возможно настроить автоматический выбор аналогового звукового входа при отсутствии цифрового звукового сигнала на активном HDMI входе.
Местный HDMI выход
В дополнение к выходному порту DM, DMF-TX-4K-SFP так же оснащен выходом HDMI, который позволяет выводить выбранные звуковые и видео сигналы на местный дисплей или монитор.
Гигабитное подключение к ЛВС
DMF-TX-4K-SFP содержит гигабитный порт Ethernet для соединения с системой управления Crestron по локальной сети. Сигналы ЛВС так же передаются через оптоволокно, устраняя необходимость в отдельном подключении приемника к ЛВС и позволяя использовать его ЛВС порт для предоставления подключения местного дисплея или другого оборудования к ЛВС[3].
Контроллер управления оборудованием
DMF-TX-4K-SFP содержит встроенные порты ИК и RS-232 для программного управления подключенными источниками или другим оборудованием через систему управления. Так же существует дополнительная возможность управления путем вложения в сигнал HDMI сигнала управления устройствами по протоколу CEC (Consumer Electronics Control — управление пользовательскими электронными устройствами). Благодаря связи с системой управления, DMF-TX-4K-SFP является шлюзом для управления разнообразным оборудованием через свои HDMI подключения, потенциально устраняя необходимость в использовании каких-либо выделенных кабелей управления и ИК-передатчиков.
Настройка через Web браузер
Упрощенная настройка DMF-TX-4K-SFP и соответствующего передатчика осуществляется через Web браузер.
Низкопрофильный монтаж
DM-RMC-4K-SCALER-C удобно монтировать на стену, потолок или другую ровную поверхность. Он легко помещается за плоскопанельным дисплеем, над потолочным проектором, под столешницей или внутри кафедры. Его можно даже закрепить на одной стороне стойки с оборудованием. Электропитание подается через внешний универсальный блок питания 100 – 240 В.
1 - Оборудование продается отдельно.
2 - Порт DM данного прибора предназначен для работы только с приемопередающими модулями Crestron SFP+ серии SFP-10G. Оптоволоконное подключение, предоставляемое модулем SFP+ предназначено исключительно для подключения к принимающему оборудованию Crestron серии DMF и DMCF. Он не совместим с ранним оборудованием Crestron DM Fiber (тип -F), DM 8G® Fiber (тип -S) или DM 8G SM Fiber (тип –S2).
3 - Подключение к ЛВС может осуществляться через местный ЛВС порт DMF-TX-4K-SFP или ЛВС порт соответствующего приемника, но не одновременно.
4 - Пожалуйста, имейте ввиду, что 3D видеосигналы автоматически преобразуются в приемнике в 2D.
5 - HDMI поддерживает сигналы DVI или Dual-Mode DisplayPort при использовании соответствующего переходника или интерфейсного кабеля. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.
Доступные модели
|
DMF-TX-4K-SR PAK KIT |
Передатчик оптоволоконный DigitalMedia™ SFP+ 4K, содержит SFP+ приемопередающий модуль SFP-10G-SR для двухстороннего многомодового оптоволокна |
|
DMF-TX-4K-BX PAK KIT |
Передатчик оптоволоконный DigitalMedia™ SFP+ 4K, содержит SFP+ приемопередающий модуль SFP-10G-BX-D для одностороннего одномодового оптоволокна |
|
DMF-TX-4K-S PAK KIT |
Передатчик оптоволоконный DigitalMedia™ SFP+ 4K, содержит SFP+ приемопередающий модуль SFP-10G-S-D для Cresfiber® 8G (только для модернизации) |
Принадлежности в комплекте
|
PW-2420RU |
Внешний блок питания 24 В постоянного тока, 2,0А, универсальный (1 шт) |
|
SFP-10G-SR |
SFP+ приемопередающий модуль, двухсторонний многомодовый 850 нм (1 шт. входит в состав DMF-TX-4K-SR PAK KIT) |
|
SFP-10G-BX-U |
SFP+ приемопередающий модуль, односторонний одномодовый 1330/1270 нм, восходящая линия (1 шт. входит в состав DMF-TX-4K-BX PAK KIT) |
|
SFP-10G-S-U |
SFP+ приемопередающий модуль, многомодовый CresFiber 8G, восходящая линия (1 шт. входит в состав DMF-TX-4K-S PAK KIT) |
Доступные принадлежности
|
DMF-RMC-4K-SFP |
Оптоволоконный приемник DigitalMedia™ SFP+ 4K |
|
DMCF-RX-4K-SFP |
Карта оптоволоконного ввода DigitalMedia™ SFP+ 4K для DMF-CI-8 |
|
Серия CBL |
Сертифицированные интерфейсные кадбели Crestron® |
|
CNSP-XX |
пользовательский последовательный кабель |
|
IRP2 |
ИК-излучающий зонд с клеммным блоком |
