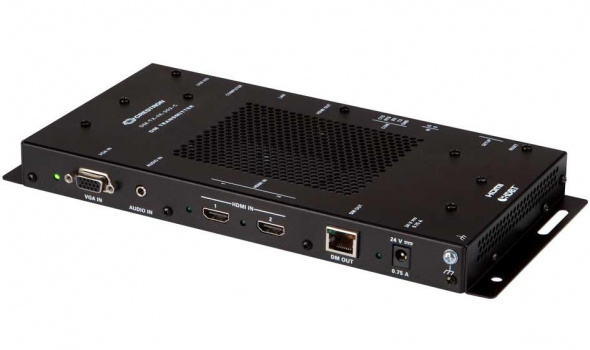

Crestron DM-TX-4K-302-С
|
Внимание! Передатчик DigitalMedia Crestron DM-TX-4K-302-С снимается с производства в 2022 году. Модели на замену предлагаются в разделе "Оборудование управления". |
- Передатчик DigitalMedia 8G+® 4K и мультимедиа интерфейс
- Встроенный АВ коммутатор 3х1 с автоматическим переключением и ответвлением аналогового звукового сигнала
- Технология QuickSwitch HD™ обеспечивает быстрое и надежное переключение
- Соединяется с коммутатором или приемником DM® через единственный кабель витой пары [1]
- Поддерживает дальность до 100 метров для всех разрешений до UHD и 4K при использовании кабеля DM Ultra [1]
- Поддерживает дальность до 100 метров для 1080p, WUXGA и 2K при использовании кабеля DM 8G® или CAT5e [1]
- Поддерживает дальность до 70 метров для UHD и 4K при использовании кабеля DM 8G® или до 50 метров при использовании кабеля CAT5e [1]
- Соответствие спецификации HDBaseT® - подключение к стороннему оборудованию HDBaseT
- Содержит два входа HDMI® 4K и один аналоговый VGA/video [5]
- Поддерживает так же источники DVI и Dual-Mode DisplayPort [6]
- Поддерживает цифровой видео сигнал с разрешением до 4K и Ultra HD
- Поддерживает аналоговый видеосигнал с разрешением до HD 1080p и WUXGA
- Поддерживает 3D и Deep Color
- Поддерживает Dolby ® TrueHD, DTS-HD® и некомпрессированный линейный РСМ звук 7.1
- Оснащен несимметричным входом линейного аналогового звукового сигнала
- Позволяет включать 2 канальный аналоговый звуковой сигнал
- Оснащен местным выходом HDMI 4K
- HDCP 2.2 совместимый
- Определяет и сообщает подробную информацию о видео и звуковом сигналах
- Осуществляет автоматическую настройку форматов АВ сигналов посредством EDID
- Предоставляет подключение к ЛВС
- Допускает управление оборудованием посредством CEC, ИК, RS-232 или ЛВС
- Допускает расширение USB HID сигналов для местной клавиатуры/мышки или клмпьютера [3]
- Совместим с Удлинителем USB по ЛВС [4] от Crestron®
- Совместим с Точками Кабельного Подключения Crestron Connect It™[7]
- Легко и просто устанавливается и диагностируется
- Тонкий дизайн для монтажа на поверхность
- Запитывается через DM подключение или от внешнего блока питания (входит в комплект) [2,3]
DM-TX-4K-302-С предлагает разносторонний интерфейс для компьютеров и АВ источников высокой четкости в составе законченной системы Crestron® DigitalMedia™. Он работает как передатчик DM8G+® и коммутатор с HDMI® , VGA и аналоговыми звуковыми входами. Он так же является управляющим модулем, имеющим порты управления RS-232 и ИК, а так же Ethernet и USB HID в качестве всеобъемлющего решения по подключениям. Он подключается к головному устройству или дисплею через единственный кабель витой пары [1]. В дополнение к DM8G+, он так же совместим с HDBaseT®, позволяя быть напрямую подключенным к входу HDBaseT совместимого оборудования. Благодаря компактному, тонкому дизайну, его легко разместить под конференц столом, внутри трибуны или стойки с оборудованием или практически в любом месте зала заседаний, класса, аудитории или дома.
4K Ultra HD
Crestron DigitalMedia продолжает продвигать стандарт для распределения цифрового АВ сигнала, предлагая первое в мире системное решение 4K от начала до конца. DM-TX-4K-302-С оснащен последней технологией DM 8G+, предлагая поддержку по передаче 4K и Ultra HD видео сигналов. Поддержка видео 4K так же гарантирует совместимость с последними версиями компьютеров и мониторов с нативным разрешением более 1080р и WUXGA.
DigitalMedia 8G+®
Являясь лидером в технологиях HDMI и систем управления, Crestron создал DigitalMedia (DM®) в качестве первой полной системы распределения АВ с целью поднять HDMI на более высокий уровень. DigitalMedia допускает распределение практически любого сочетания HDMI и других источников по дому, офису, школе или практически по любому предприятию. Последнее поколение DM носит название DigitalMedia 8G® (DM 8G®). Спроектированная для сверх высокой полосы пропускания и невероятной масштабируемости, DM 8G предлагает истинно однокабельный транспорт без потерь для перемещения видео и звука высокой четкости, ЛВС и сигналов управления через кабель витой пары или оптоволокно.
DM 8G по витой паре называется DigitalMedia 8G+ (DM 8G+). DM 8G+ поддерживает некомпрессированные видео сигналы Full HD 1080p, Ultra HD, 2K и 4K с 3D, Deep Color и HDCP 2.2. Звуковые возможности включают поддержку форматов звука высокой четкости 7.1, как например Dolby® TrueHD и DTS-HD Master Audio™, а так же некомпрессированный линейный PCM. Все сигналы передаются по одному кабелю витой пары типа CAT, поддерживая 1080p, WUXGA и 2K сигналы на расстоянии до 100 метров при использовании кабеля Crestron DM Ultra, DM 8G или стороннего CAT5e. Более высокие разрешения, включая UHD и 4K, поддерживаются на дальности до 100 метров при использовании кабеля DM Ultra, до 70 метров при использовании кабеля DM 8G и до 50 метров при использовании CAT5e.[1]
Соответствие спецификации HDBaseT®
Технология Crestron DM 8G+ разработана на основе спецификации HDBaseT Alliance, она совместима со сторонними продуктами HDBaseT. Благодаря технологии DM 8G+, DM-TX-4K-302-С можно подключать непосредственно к оборудованию с поддержкой HDBaseT без приемника DM®.
Интерфейс мультимедиа компьютера/АВ
DM-TX-4K-302-С осуществляет легкое переключение между тремя входами. Можно настроить автоматическое переключение между входами или управлять ими через систему управления Crestron. Автоматическое определение наличия сигнала на каждом входе упрощает подключение, поддерживая широчайший диапазон входных вариантов без необходимости в специальной настройке. Входы содержат:
- HDMI – два независимых цифровых мультимедиа входа для мобильных устройств, компьютеров и АВ источников с разрешением до UHD и DCI 4K. Данные входы так же поддерживают сигналы DVI и Dual-Mode DisplayPort при использовании соответствующего переходника или интерфейсного кабеля.
- VGA – данный вход поддерживает аналоговые VGA и RGB сигналы разрешением до WUXGA 1920x1200. Он так же поддерживает компонентный, S-Video и композитный видеосигналы разрешением до 1080р60 при использовании соответствующего переходника или разветвительного кабеля. 3,5 мм вход аналогового стерео звукового сигнала служит для подключения линейного источника или вывода на головные телефоны.
Замечание: Возможность ответвления аналогового звукового сигнала позволяет использовать ввод аналогового звукового сигнала с любым видео входом.
Единственный кабель витой пары соединяет DM-TX-4K-302-С с коммутатором или приемником DM или оборудованием HDBaseT, передавая сигналы видео, звука, управления, локальной сети и электропитание через простое соединение RG45.[1,2] Используемый совместно с единственным приемником/комнатным контроллером DM 8G+ и возможной дополнительной системой управления Crestron, DM-TX-4K-302-С является простым решением по удлинению компьютерного или АВ сигнала для одного дисплея. Будучи частью большой системы, использующей коммутатор DM-MD, несколько DM-TX-4K-302-С могут быть размещены для раздачи сигнала с расположенных в разных местах нескольких источников на несколько дисплеев, расположенных в любом помещении по всему предприятию.
Местный HDMI выход
HDMI выход служит для сквозного подключения выбранного источника к местному дисплею, монитору или звуковой системе.
Подключение к ЛВС
Вместе с АВ высокой четкости и управлением, DigitalMedia так же содержит высокоскоростной Ethernet для полной передачи сигналов. DM-TX-4K-302-С оснащен портом 10/100 Ethernet, предоставляя местному сетевому оборудованию удобное подключение к ЛВС.
Встроенное управление оборудованием
DM-TX-4K-302-С содержит встроенные порты RS-232, ИК и ЛВС, предоставляя программное управление подключенным к нему оборудованию. Он так же предлагает альтернативу этим общепринятым методам управления путем вложения в сигнал HDMI сигнала управления устройствами по протоколу CEC (Consumer Electronics Control — управление пользовательскими электронными устройствами). Благодаря связи с системой управления, DM-TX-4K-302-С является шлюзом для управления оборудованием прямо через HDMI подключение, потенциально устраняя необходимость в использовании каких-либо выделенных кабелей управления и ИК-передатчиков.
Удлинение сигналов USB
DM-TX-4K-302-С выступает в качестве универсального расширителя USB клавиатуры/мышки и оснащен ведущим и ведомым портами. Это позволяет подключить компьютер (или другое ведущее USB HID оборудование) к DM-TX-4K-302-С и управлять им удаленно с клавиатуры или мышки USB HID, расположенными в любом другом месте. В качестве альтернативы, клавиатура/мышка могут быть подключены локально и использоваться для управления удаленным компьютером. Маршрутизация сигналов USB HID осуществляется через систему DigitalMedia. Поддержку других типов USB оборудования можно реализовать используя Модуль Удлинения USB по ЛВС USB-EXT-DM [3,4].
Crestron Connect It™
Точка Кабельного Подключения (серии TT-100) от Crestron предлагает удобное решение настольного подключения, работающее с DM-TX-4K-302-С прозрачно. Точка кабельного подключения получает эл ектропитание и управление от DM-TX-4K-302-С через обычное USB подключение.
Компктный и универсальный
DM-TX-4K-302-С спроектирован для монтажа на плоскую поверхность или размещения на полке. Он достаточно компактен для скрытого размещения внутри трибуны или под столом и может быть даже закреплен к направляющей в стойке с оборудованием. Аппарат может быть запитан от внешнего блока питания (входит в комплект) или через PoDM+ (электропитание через DigitalMedia Plus), как истинно однокабельное решение [2,3]. Ряд индикаторов служит для облегчения настройки и поиска неисправностей.
1 - Максимальная длина кабеля для подключений по DigitalMedia 8G+ (DM 8G+) или HDBaseT зависит от типа используемого кабеля и разрешения видеосигнала. Ознакомьтесь с таблицей “Максимальные длины кабелей” для более детального изучения. Устаревшие модели кабелей Crestron DigitalMedia DM-CBL и Crestron DigitalMedia D DM-CBL-D поддерживают те же разрешения и длины, что и CAT5e. Для защиты от случайных внешних электрических помех, способных повлиять на сигнал при разрешениях выше 1080p, рекомендуется использовать экранированные кабели и разъемы. Подробные инструкции по компоновке систем см. в Руководстве покомпоновке систем Crestron DigitalMedia (документ № 4546). Технология DM 8G+ совместима со спецификацией HDBaseT Alliance на подключение к оборудованию, совместимому со стандартом HDBaseT. Все провода и кабели приобретаются отдельно.
2 - Получение электропитания через DM (PoDM) требует подключения к коммутатору или другому оборудованию имеющему PoDM+ PSE (оборудование для питания других устройств) порт. Любая проводка подключенная к портам PoDM+ предназначена только для этого же здания и не должна подключаться к линии, идущей за пределы здания.
3 - Для обеспечения возможности подачи электропитания на внешнее USB оборудование через USB HID порт, DM-TX-4K-302-С должен быть запитан от идущего в комплекте внешнего блока питания 24 В постоянного тока или PoDM+. DM-TX-4K-302-С может быть от стандартного PoDM или PoH, если ни какое USB оборудование не подключено к порту USB HID.
4 - Модули Удлинения USB по ЛВС USB-EXT-DM приобретаются отдельно. Ознакомьтесь с параметрами USB-EXT-DM для получения более полной информации.
5 - Входы VGA позволяют принимать компонентные, S-video и композитные сигналы при наличии соответствующего переходника или разветвительного кабеля (поставляется отдельно).
6 - Для передачи сигналов DVI или Dual-Mode DisplayPort через HDMI, необходим соответствующий адаптер или интерфейсный кабель. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.
7 - Точки Кабельного Подключения Crestron Connect It (серия TT-100) продаются отдельно. Ознакомьтесь с характеристиками TT-100 для получения дополнительной информации.
8 - Ссылка на стандарт IEEE 802.3at использована для демонстрации использования в технологиях PoDM или PoH функций, схожих с PoE и использующих аналогичные базовые характеристики. DM-TX-4K-302-С не может быть запитан через Ethernet, а его DM OUT порт не может быть напрямую подключен к сети или оборудованию Ethernet.
Доступные модели
|
DM-TX-4K-302-С |
Передатчик DigitalMedia 8G+® 4K, модель 302 |
Принадлежности в комплекте
|
PW-2407WU |
Внешний блок питания 24 В постоянного тока, 0,75А, универсальный (1 шт) |
Доступные принадлежности
|
DM-CBL-ULTRA-NP |
Кабель DigitalMedia™ Ultra, пожаронебезопасный, тип CMR |
|
DM-CBL-ULTRA-P |
Кабель DigitalMedia™ Ultra, пожаробезопасный, тип CMP |
|
DM-CBL-ULTRA-LSZH |
Кабель DigitalMedia™ Ultra, со слабым образованием дыма, без галогенов |
|
DM-CONN |
Разъемы для кабелей DM-CBL-ULTRA |
|
DM-CBL-8G-NP |
кабель DigitalMedia 8G™, пожаронебезопасный |
|
DM-CBL-8G-P |
кабель DigitalMedia 8G™, пожаробезопасный |
|
DM-8G-CONN |
разъем для кабеля DigitalMedia 8G™ |
|
DM-8G-CRIMP |
обжимной инструмент для DM-8G-CONN |
|
DM-8G-CONN-WG |
разъем с направляющей кабеля DigitalMedia 8G™ |
|
DM-8G-CRIMP-WG |
обжимной инструмент для DM-8G-CONN-WG |
|
Серия CBL |
сертифицированные интерфейсные кабели Crestron® |
|
Серия MP-WP |
Точка настенного подключения для презентационных систем |
|
Серия MPI-WP |
Точка настенного подключения для презентационных систем – Европейская версия |
|
CNSP-XX |
пользовательский последовательный кабель |
|
IRP2 |
ИК-излучающий зонд с клеммным блоком |
|
USB-EXT-DM |
Удлиннитель USB по ЛВС с маршрутизацией |
