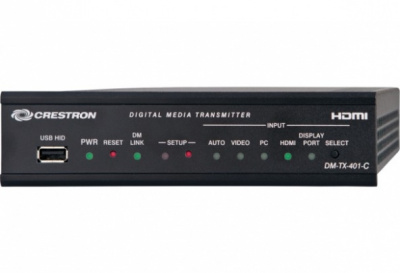

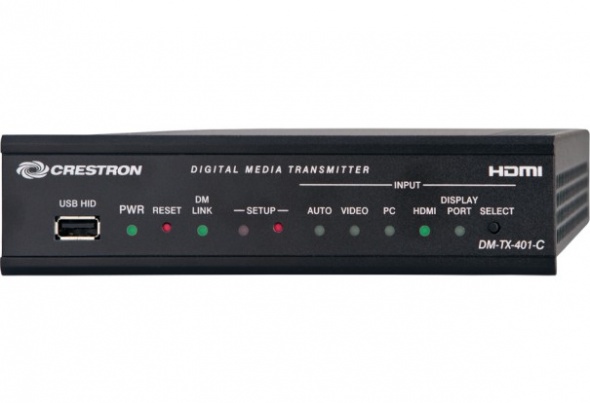

Crestron DM-TX-401-C

Внимание! Передатчик Crestron DM-TX-401-C перенесен в архив. Оборудование на замену предлагается в разделе Оборудование управления

• Передатчик DigitalMedia 8G+^® и мультимедиа интерфейс
• Встроенный АВ коммутатор 4х1 с выбором входа с передней панели, автоматическим переключением и ответвлением аналогового звукового сигнала
• Технология QuickSwitch HD™ обеспечивает быстрое и надежное переключение
• Соединяется с коммутатором или приемником DM^® через единственный кабель витой пары ^[1]
• Поддерживает дальность до 100 метров при использовании кабеля DM 8G^® или CAT5e ^[1]
• Соответствие спецификации HDBaseT^® - подключение к стороннему оборудованию HDBaseT
• Содержит входы DisplayPort, HDMI^® , RGB/компонентного и композитного видео сигнала ^[3,5]
• Поддерживает так же источники DVI ^[4]
• Поддерживает видео сигнал с разрешением до Full HD 1080p
• Поддерживает компьютеры с разрешением до WUXGA
• Поддерживает видео 3D и Deep Color
• Поддерживает Dolby^® TrueHD , DTS-HD^® и некомпрессированный линейный РСМ звук 7.1
• Оснащен несимметричными входами линейного аналогового звукового сигнала RCA и мини-TRS
• Позволяет включать 2 канальный аналоговый звуковой сигнал
• HDCP совместимый
• Определяет и сообщает подробную информацию о видео и звуковом сигналах
• Осуществляет автоматическую настройку форматов АВ сигналов посредством EDID
• Осуществляет углубленную обработку аналогового видео сигнала и коррекцию временных искажений
• Предоставляет подключение к ЛВС
• Допускает управление оборудованием посредством CEC, ИК, RS-232 и ЛВС
• Допускает удлинение USB HID сигналов для местной клавиатуры/мышки
• Совместим с Удлинителем USB по ЛВС ^[7] от Crestron^®
• Совместим с Точками Кабельного Подключения Crestron Connect It™^[8]
• Легко и просто устанавливается и диагностируется
• Занимает половину одиночного места в 19-дюймовой стойке ^[1]
• Может монтироваться под столом ^[1]
• Запитывается через DM подключение или от внешнего блока питания (входит в комплект) ^[6]

DM-TX-401-C предлагает разнообразный интерфейс для компьютеров и АВ источников высокой четкости в составе законченной системы Crestron^® DigitalMedia™. Он работает как передатчик DM8G+^® и коммутатор с DisplayPort, HDMI^® , VGA, композитным видео и аналоговыми звуковыми входами. Он так же выступает в качестве модуля управления, благодаря оснащению ИК и RS-232 портами управления, а так же портами Ethernet и USB HID в качестве всеобъемлющего решения по подключениям. В дополнение к DM8G+, он так же совместим с HDBaseT^®, позволяя быть напрямую подключенным к входу HDBaseT совместимого оборудования. Он допускает размещение в стойке, на полке или прикреплен под столешницей ^[1] и подключается к головному устройству или дисплею через единственный кабель витой пары ^[2]. Будучи установленным внутри стационарной трибуны или стойке с оборудованием, DM-TX-401-C является идеальным решением по интеграции размещенных в стойке источников сигналов, коммутаторов и АВ ресиверов с системой DigitalMedia. Закрепленный под столом или в мобильной кафедре, он предлагает простой вариант по подключению мобильных устройств, компьютеров, камер и других персональных (BYOD) источников. В зале заседаний или аудитории, переносной

DM-TX-401-C может быть подключен при необходимости к системе через настенные или напольные точки подключения, нуждаясь лишь в одном гнезде DM 8G+ (MP-WP181-C или MPI-WP181-C).

DigitalMedia 8G+^®

Являясь лидером в технологиях HDMI и систем управления, Crestron создал DigitalMedia (DM^®) в качестве первой полной системы распределения АВ с целью поднять HDMI на более высокий уровень. DigitalMedia допускает распределение практически любого сочетания HDMI и других источников по дому, офису, школе или практически по любому предприятию. Последнее поколение DM носит название DigitalMedia 8G^® (DM 8G^®). Спроектированная для сверхвысокой полосы пропускания и невероятной масштабируемости, DM 8G предлагает истинно однокабельный транспорт без потерь для перемещения видео и звука высокой четкости, ЛВС и сигналов управления через кабель витой пары или оптоволокно.

DM 8G по витой паре называется DigitalMedia 8G+ (DM 8G+). DM 8G+ поддерживает некомпрессированные видео сигналы Full HD 1080p, Ultra HD, 2K и 4K с 3D, Deep Color и HDCP 2.2. Звуковые возможности включают поддержку форматов звука высокой четкости 7.1, как например Dolby^® TrueHD и DTS-HD Master Audio™, а так же некомпрессированный линейный PCM. Все сигналы передаются по одному кабелю витой пары типа CAT, поддерживая 1080p, WUXGA и 2K сигналы на расстоянии до 100 метров при использовании кабеля Crestron DM Ultra, DM 8G или стороннего CAT5e. Более высокие разрешения, включая UHD и 4K, поддерживаются на дальности до 100 метров при использовании кабеля DM Ultra, до 70 метров при использовании кабеля DM 8G и до 50 метров при использовании CAT5e.^[2]

Соответствие спецификации HDBaseT^®

Технология Crestron DM 8G+ разработана на основе спецификации HDBaseT Alliance, она совместима со сторонними продуктами HDBaseT. Благодаря технологии DM 8G+, DM-TX-401-C можно подключать непосредственно к оборудованию с поддержкой HDBaseT без приемника DM^®.

Интерфейс мультимедиа компьютера/АВ

DM-TX-401-C осуществляет легкое переключение между четыремя входами. Выбор входа может осуществляться вручную с передней панели, программно через систему управления Crestron или автоматически при подключении источника к одному из ходов. Входы содержат:

• DisplayPort – подходит для портативных компьютеров Apple или другого оборудования с данным интрефейсом. ^[3]
• HDMI – цифровой мультимедиа вход для мобильных устройств, компьютеров и АВ источников с разрешением до HD 1080р60 и WUXGA. Так же поддерживает сигналы DVI и Dual-Mode DisplayPort при использовании соответствующего переходника или интерфейсного кабеля. ^[4]
• PC – данный VGA вход поддерживает аналоговые RGB сигналы разрешением до WUXGA 1920x1200, так же как и аналоговое видео до 1080p60 ^[5]. 3,5 мм вход аналогового стерео звукового сигнала служит для подключения несимметричного линейного источника или вывода на головные телефоны.
• Video – допускает подключение источников композитного видео сигнала NTSC или PAL с несимметричным линейным звуковым сигналом.

Замечание: Возможность ответвления аналогового звукового сигнала позволяет использовать любой из двух вводов аналогового звукового сигнала с любым видео входом.

Единственный кабель витой пары соединяет DM-TX-401-C с коммутатором или приемником DM или оборудованием HDBaseT, передавая сигналы видео, звука, управления, локальной сети и электропитание через простое соединение RG45.^[2,6] Используемый совместно с единственным приемником/комнатным контроллером DM 8G+ и возможной дополнительной системой управления Crestron, DM-TX-401-C является простым решением по удлинению компьютерного или АВ сигнала для одного дисплея. Будучи частью большой системы, использующей коммутатор DM-MD, несколько DM-TX-401-C могут быть размещены для раздачи сигнала с расположенных в разных местах нескольких источников на несколько дисплеев, расположенных в любом помещении по всему предприятию.

Углубленная обработка аналогового видео

DM-TX-401-C производит углубленную обработку аналогового видео сигнала со сглаживанием и трехмерной гребенчатой фильтрацией для обеспечения надежного распределения аналоговых VGA и видео источников, подключенных ко входам PC и Video. Встроенная коррекция временных искажений так же служит для обеспечения оптимального изображения при использовании пленочных видео магнитофонов.

Подключение к ЛВС

Вместе с АВ высокой четкости и управлением, DigitalMedia так же содержит высокоскоростной Ethernet для полной передачи сигналов. DM-TX-401-C оснащен портом 10/100 Ethernet, предоставляя местному сетевому оборудованию удобное подключение к ЛВС.

Встроенное управление оборудованием

Основная задача системы управления Crestron, это предоставление абсолютно точного управления, незаметного для пользователя. DM-TX-401-C содержит встроенные порты RS-232, ИК и ЛВС, предоставляя программное управление подключенным оборудованием. Он так же предлагает альтернативу этим общепринятым методам управления путем вложения в сигнал HDMI сигнала управления устройствами по протоколу CEC (Consumer Electronics Control — управление пользовательскими электронными устройствами). Благодаря связи с системой управления, DM-TX-401-C является шлюзом для управления оборудованием прямо через HDMI подключение, потенциально устраняя необходимость в использовании каких-либо выделенных кабелей управления и ИК-передатчиков.

Удлинение сигналов USB

DM-TX-401-C выступает в качестве универсального удлинителя клавиатуры/мышки, позволяя подключить клавиатуру и/или мышку к передней панели и управлять компьютером (или другим оборудованием) расположенном в центральной стойке с оборудованием или другом удаленном месте. Поддержку USB оборудования практически любого типа можно реализовать используя Модуль Удлинения USB по ЛВС USB-EXT-DM ^[7].

Crestron Connect It™

Точка Кабельного Подключения (серии TT-100) от Crestron предлагает удобное решение настольного подключения, прозрачно работающее с DM-TX-401-C. Точка кабельного подключения получает электропитание и управление от DM-TX-401-C через обычное USB подключение. ^[8]

Монтаж под столом или в стойке с оборудованием

DM-TX-401-C заключен в компактный металлический корпус, который может быть размещен на полке, закреплен под столешницей или смонтирован в 19 дюймовой стойке с оборудованием ^[1]. Благодаря половинной ширине одиночного модуля, его можно разместить рядом со вторым передатчиком или другим оборудованием Crestron с такими же габаритами. Аппарат может быть запитан от внешнего блока питания (входит в комплект) или через PoDM (электропитание через DigitalMedia), как истинно однокабельное решение ^[6]. Ряд индикаторов служит для облегчения настройки и поиска неисправностей.

1 - Комплект Стоечного Крепления ST-RMK и Комплект Крепления Под Стол UTK-1U-HALF продаются отдельно.

2 - Для подключений по DM 8G+ и HDBaseT используйте кабели Crestron DigitalMedia 8G DM-CBL-8G или сторонние UTP или STP кабели класса CAT5e (или более высокого). (Допускается использование устаревших кабелей Crestron DigitalMedia DM-CBL или Crestron DigitalMedia D DM-CBL-D). Максимальное расстояние между устройствами, подключенными по DM 8G+, составляет 100 м. Для защиты от случайных внешних электрических помех, способных повлиять на сигнал при разрешениях выше 1080p, рекомендуется использовать экранированные кабели и разъемы. Подробные инструкции по компоновке систем см. в Руководстве по компоновке систем Crestron DigitalMedia (документ № 4546). Технология DM 8G+ совместима со спецификацией HDBaseT Alliance на подключение к оборудованию, совместимому со стандартом HDBaseT. Все провода и кабели приобретаются отдельно.

3 - Вход DisplayPort понимает только оригинальные сигналы DisplayPort. Для подключения источника HDMI к данному входу, следует использовать активный конвертор HDMI – DisplayPort.

4 - Для передачи сигналов DVI или Dual-Mode DisplayPort через HDMI, необходим соответствующий адаптер или интерфейсный кабель. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.

5 - PC/RGB/VGA вход может принимать компонентные, композитные и S-Video сигналы при использовании соответствующего переходника (в комплект не входит) или через прямую связь с продуктами Crestron серии MPS. Однако, определение наличия сигнала синхронизации для композитных и S-Video сигналов не поддерживается.

6 - Получение электропитания через DM (PoDM) или через HDBaseT (PoH) требует подключения к коммутатору или другому оборудованию имеющему PoDM или PoH PSE (оборудование для питания других устройств) порт. Любая проводка подключенная к портам PoDM или PoH предназначена только для этого же здания и не должна подключаться к линии, идущей за пределы здания.

7 - Модули Удлинения USB по ЛВС USB-EXT-DM приобретаются отдельно. Ознакомьтесь с параметрами USB-EXT-DM для получения более полной информации.

8 - Точки Кабельного Подключения серии TT-100 продаются отдельно. Для получения дополнительной информации ознакомьтесь с характеристиками TT-100.

9 - Ссылка на стандарт IEEE 802.3at использована для демонстрации использования в технологиях PoDM или PoH функций, схожих с PoE и использующих аналогичные базовые характеристики. DM-TX-401-C не может быть запитан через Ethernet, а его DM OUT порт не может быть напрямую подключен к сети или оборудованию Ethernet.
