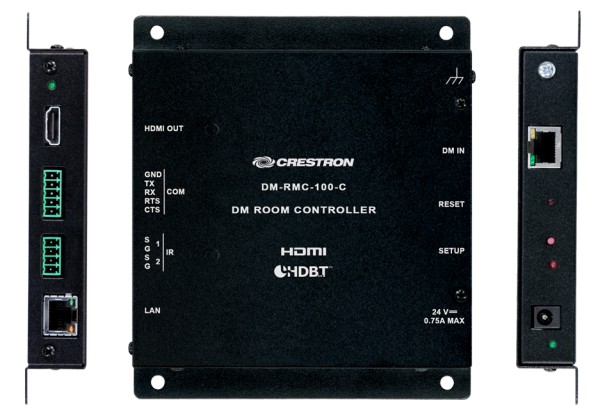

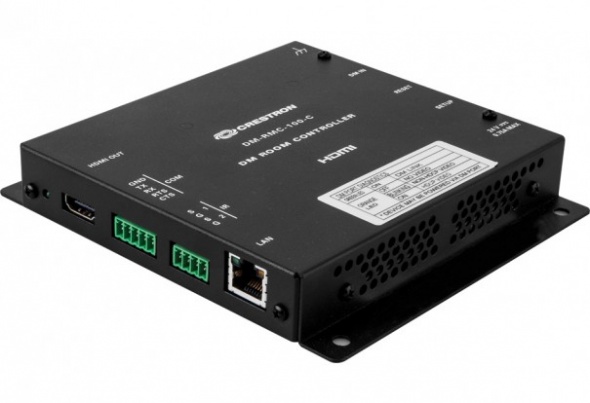

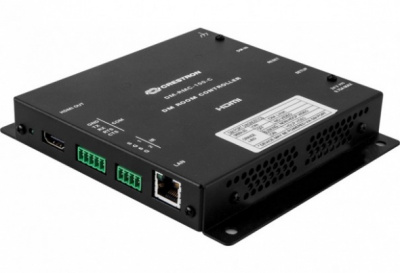

Crestron DM-RMC-100-C
|
Внимание! Приемник Crestron DM-RMC-100-C снимается с производства. На замену предлагаются другие видеоустройства. |
- Приемник и контроллер дисплея DigitalMedia 8G+
- Подключение к коммутатору или передатчику DM с помощью одного кабеля CAT с витой парой[1]
- Возможность использовать кабели длиной до 100 м (DM 8G или CAT5e)[1]
- Сертификация HDBaseT: поддержка прямого подключения к другому оборудованию с сертификацией HDBaseT
- Один выход HDMI или DVI для подключения дисплея[2]
- Поддержка видеосигналов с разрешением вплоть до Full HD 1080p
- Поддержка компьютерных видеосигналов с разрешением вплоть до WUXGA
- Поддержка видеосигналов в форматах 3D и Deep Color
- Поддержка технологий Dolby TrueHD, DTS-HD и несжатого 7.1-канального звука PCM
- Совместимость с HDCP
- Возможность подключения к локальной сети Ethernet 10/100
- Поддержка управления устройством по интерфейсам CEC, RS-232, Ethernet или через инфракрасный порт
- Совместимость с ретрансляторами сигналов USB по сети Ethernet компании USB-EXT-DM[4]
- Быстрая и простая настройка и диагностика
- Низкопрофильная конструкция для монтажа на поверхности
- Питание через DM-подключение или от локального источника питания (входит в комплект поставки)[3]
Устройство DM-RMC-100-C — это простое одноблочное интерфейсное решение для подключения одного дисплея в составе полномасштабной системы Crestron DigitalMedia. Устройство оснащено одним приемником DM 8G+™ и интерфейсом управления, одним выходом HDMI, портами управления Ethernet, RS-232 и ИК-портом. Поскольку устройство совместимо не только с технологией DM 8G+, но и с технологией HDBaseT, его можно подключать непосредственно к источникам с сертификацией HDBaseT. Компактная низкопрофильная конструкция устройства DM-RMC-100-C позволяет установить его позади плоского дисплея или над проектором, закрепленным на потолке. Для подключения устройства к головному модулю или источнику сигналов можно использовать один кабель типа CAT с витой парой[1].
DigitalMedia 8G+
Будучи лидером в области систем управления и HDMI, компания Crestron разработала технологию DigitalMedia (DM). Это первая полномасштабная система распределения аудиовидеосигналов высокой четкости, поднимающая стандарт HDMI на новый уровень. DigitalMedia позволяет распределять сигналы практически с любых источников HDMI и аудиовидеоисточников в доме, офисе, учебном заведении и почти любом другом здании. Самое новое поколение технологии DM называется DigitalMedia 8G (DM 8G). Технология DM 8G обеспечивает сверхширокую полосу пропускания и непревзойденную масштабируемость. Это по-настоящему однокабельное решение для передачи видео- и аудиосигналов высокого разрешения, сетевых пакетов Ethernet и управления без каких-либо потерь по недорогим кабелям с витыми парами или оптоволоконным кабелям.
Технология DM 8G, использующая для передачи сигналов кабель с медной витой парой, называется DigitalMedia 8G+ (DM 8G+). DM 8G+ поддерживает несжатые видеосигналы формата Full HD 1080p с технологиями 3D, Deep Color и HDCP, а также сигналы с компьютеров с разрешением вплоть до WUXGA. Среди возможностей обработки звуковых сигналов — поддержка 7.1-канальных аудиоформатов с высокой скоростью цифрового потока, таких как Dolby TrueHD и DTS-HD Master Audio™, а также несжатого линейного звука PCM.
Все сигналы передаются по одному кабелю типа CAT длиной до 100 м (при использовании кабеля Crestron DM 8G или CAT5e)[1].
Сертификация HDBaseT
Поскольку технология Crestron DigitalMedia 8G+ разработана на основе спецификации организации HDBaseT Alliance, она совместима с другими продуктами с поддержкой этой спецификации. Через вход DM 8G+ устройство DM-RMC-100-C можно подключить непосредственно к источнику с поддержкой HDBaseT без использования DM-передатчика. Интерфейс HDBaseT устройства DM-RMC-100-C служит для одновременной передачи несжатого цифрового видеосигнала Full HD, аудиосигнала, сетевых пакетов Ethernet, электропитания и сигналов управления по одному кабелю CAT5e или CAT6[1].
Мультимедийный интерфейс дисплея
В устройство DM-RMC-100-C встроен один цифровой выходной аудиовидеопорт HDMI для подключения к дисплею или другому устройству. Выход HDMI также поддерживает сигналы DVI при использовании соответствующего адаптера или интерфейсного кабеля[2].
С помощью одного кабеля можно подключить устройство DM-RMC-100-C к DM-коммутатору или DM-передатчику, а также к источнику с сертификацией HDBaseT для передачи видео- и аудиосигналов, сигналов управления и сетевых пакетов через стандартный разъем RJ-45[1, 3]. Можно использовать несколько устройств DM-RMC-100-C, подключив их к каждому дисплею в распределительной мультирум-системе, и подавать на них сигналы с центрального коммутатора серии DM-MD. Кроме того, сигналы на одно устройство DM-RMC-100-C можно подавать непосредственно с передатчика DM 8G+ или HDBaseT. Такая конфигурация представляет собой простое решение для ретрансляции аудиовидеосигналов или сигналов с компьютера на один дисплей.
Подключение к локальной сети
Помимо того что система DigitalMedia работает с аудиовидеосигналами высокого разрешения и сигналами управления, она имеет функции высокоскоростной передачи данных по сети Ethernet, что позволяет создать полноценное решение по распределению сигналов. Устройство DM-RMC-100-C оснащено портом Ethernet 10/100, позволяющим подключить его к локальной сети.
Управление устройствами посредством вложенного сигнала
Главная цель каждой системы Crestron — обеспечение необходимого контроля над устройствами для максимального удобства пользователей. Устройство DM-RMC-100-C оснащено ИК-портом, а также портами управления RS-232 и Ethernet, с помощью которых можно программно управлять подключенным к нему дисплеем. Наряду с использованием традиционных методов управления, оно способно передавать по HDMI-каналу сигналы управления CEC (Consumer Electronics Control, управление пользовательскими электронными устройствами). Посредством связи с системой управления устройство DM-RMC-100-C организует шлюз для управления дисплеями напрямую через их HDMI-подключения, позволяя обойтись без выделенных кабелей управления или ИК-излучателей.
Ретрансляция сигналов USB (опция)
Наряду с передачей аудио- и видеосигналов система DigitalMedia позволяет выполнять маршрутизацию сигналов USB. Возможность ретрансляции сигналов USB устройством DM-RMC-100-C реализуется с помощью модуля ретранслятора для передачи сигнала USB через Ethernet USB-EXT-DM[4].
Низкопрофильная конструкция

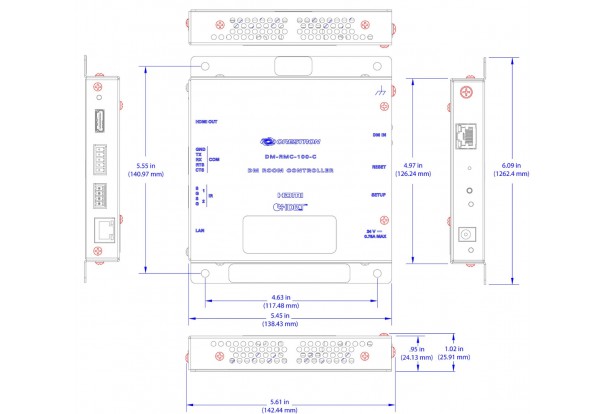

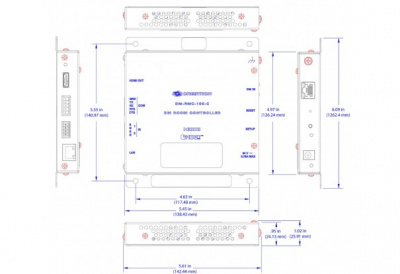

Устройство DM-RMC-100-C можно легко установить на стене, потолке или любой другой ровной поверхности. Благодаря глубине всего 26 мм его можно установить позади плоского дисплея или над проектором, закрепленным на потолке. Устройство можно подключить к стенному источнику питания (входит в комплект поставки) или питать по технологии PoDM (Power over DigitalMedia, питание через DigitalMedia), благодаря чему это решение становится по-настоящему однокабельным[3]. Все разъемы и светодиодные индикаторы расположены на боковых стенках, что обеспечивает оптимальный доступ к ним и их видимость, а также упрощает установку устройства. Для упрощения настройки и устранения неисправностей устройство оснащено рядом индикаторов.
1 - Для подключений по DM 8G+ и HDBaseT используйте кабели Crestron DM-CBL-8G DigitalMedia 8G, Crestron DM-CBL DigitalMedia, Crestron DM-CBL-D DigitalMedia D или кабели класса CAT5e (или более высокого) стороннего производителя, UTP или STP. Максимальное расстояние между устройствами, подключенными по DM 8G+, составляет 100 м. Для защиты от случайных внешних электрических помех, способных повлиять на сигнал при разрешениях выше 1080p, рекомендуется использовать экранированные кабели и разъемы. Подробные инструкции по компоновке систем см. в Руководстве по компоновке систем Crestron DigitalMedia (документ № 4546). Технология DM 8G+ совместима со спецификацией HDBaseT Alliance на подключение к оборудованию, совместимому со стандартом HDBaseT. Все провода и кабели приобретаются отдельно.
2 - Для подключения разъемов DVI к выходу HDMI необходим соответствующий адаптер или интерфейсный кабель. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.
3 - Для питания устройства по технологиям Power over DM (PoDM) или Power over HDBaseT (PoH) необходимо подключить его к коммутатору или другому оборудованию с портом PoDM или PoH PSE (оборудование с питанием других устройств). Все кабели, подключаемые к портам PoDM или PoH PSE, должны проходить только внутри зданий. Не следует использовать их для линий, проходящих вне здания, в котором расположен PSE.
4 - Компоненты продаются отдельно.
5 - Ссылки на стандарты IEEE 802.3af и 802.3at использованы для демонстрации схожести технологий PoDM и PoH с технологией PoE и сопоставимости базовых спецификаций.
Доступные модели
| DM-RMC-100-C | приемник и контроллер для помещений DigitalMedia 8G+ 100 |
Принадлежности в комплекте
| PW-2407WU | стенной источник питания, 24 В, постоянный ток, 0,75 А, универсальный (в комплекте 1 шт.) |
Доступные принадлежности
| DM-CBL-8G-NP | кабель DigitalMedia 8G, неогнестойкий |
| DM-CBL-8G-P | кабель DigitalMedia 8G, огнестойкий |
| DM-8G-CONN | разъем кабеля DigitalMedia 8G |
| DM-8G-CRIMP | обжимной инструмент для DM-8G-CONN |
| DM-8G-CONN-WG | разъем с направляющей кабеля DigitalMedia 8G |
| DM-8G-CRIMP-WG | обжимной инструмент для DM-8G-CONN-WG |
| Серия CBL | сертифицированные интерфейсные кабели Crestron |
| Серия MP-WP | настенная панель с разъемами |
| Серия MPI-WP | настенная панель с разъемами — европейская версия |
| CNSP-XX | пользовательский последовательный кабель |
| IRP2 | зонд для ИК-излучателя с клеммным разъемом |
| USB-EXT-DM | ретранслятор сигнала USB по сети Ethernet с маршрутизацией |
