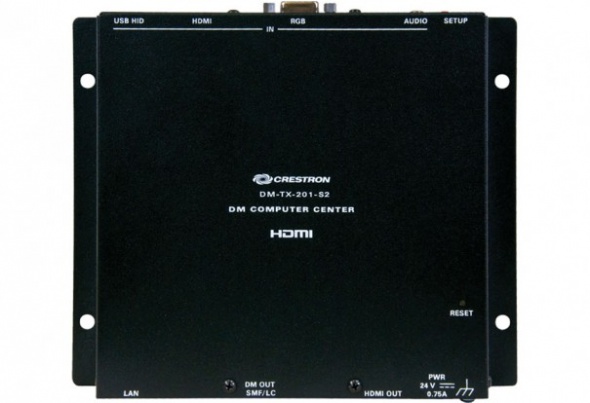

Crestron DM-TX-201-S2

Внимание! Передатчик Crestron DM-TX-201-S2 перенесен в архив. Оборудование на замену предлагается в разделе Оборудование управления

• Передатчик DigitalMedia 8G™Single-Mode Fiber и мультимедиа интерфейс
• Встроенный АВ коммутатор 2х1 с автоматическим переключением и ответвлением аналогового звукового сигнала
• Технология QuickSwitch HD™ обеспечивает быстрое и надежное переключение
• Соединяется с коммутатором или приемником DM^® одним волокном одномодового оптического кабеля ^[1]
• Поддерживает дальность до 12 километров при использовании кабеля CresFiber^® 8G SM или стороннего одномодового оптоволокна G.652.D ^[1]
• Содержит два входа HDMI^® 4K и один аналоговый VGA/video ^[3]
• Поддерживает так же источники DVI и Dual-Mode DisplayPort ^[2]
• Поддерживает видео сигнал с разрешением до Full HD 1080p
• Поддерживает компьютеры с разрешением до WUXGA
• Поддерживает Dolby Digital ^® , DTS^® и некомпрессированный линейный РСМ звук 7.1
• HDCP совместимый
• Оснащен входом линейного аналогового стерео звукового сигнала мини-TRS
• Оснащен местным выходом HDMI
• Определяет и сообщает подробную информацию о видео и звуковом сигналах
• Осуществляет автоматическую настройку форматов АВ сигналов посредством EDID
• Предоставляет подключение к ЛВС
• Допускает управление оборудованием посредством CEC и ЛВС
• Допускает удлинение USB HID сигналов для местного клмпьютера
• Совместим с Удлинителем USB по ЛВС ^[4] от Crestron^®
• Легко и просто устанавливается и диагностируется
• Тонкий дизайн для монтажа на поверхность
• Универсальный блок питания входит в комплект

DM-TX-201-S2 предлагает простой интерфейс для компьютеров и АВ источников высокой четкости в составе законченной системы Crestron^® DigitalMedia™. Благодаря компактному, тонкому дизайну, его легко разместить под конференц столом, внутри трибуны или стойки с оборудованием или практически в любом месте зала заседаний, класса, аудитории или дома.Он работает как передатчик DM8G^® Single-Mode Fiber и коммутатор с HDMI^® , VGA и аналоговыми звуковыми входами, вместе с портами Ethernet и USB HID в качестве всеобъемлющего решения по подключениям. Он связан с головным устройством или местом расположения дисплея одним волокном одномодового оптического кабеля ^[1].

DigitalMedia 8G™ Single-Mode Fiber

Являясь лидером в технологиях HDMI и систем управления, Crestron создал DigitalMedia (DM^®) в качестве первой полной системы распределения АВ с целью поднять HDMI на более высокий уровень. DigitalMedia допускает распределение практически любого сочетания HDMI и других источников по дому, офису, школе или практически по любому предприятию. Последнее поколение DM носит название DigitalMedia 8G^® (DM 8G^®). Спроектированная для сверх высокой полосы пропускания и невероятной масштабируемости, DM 8G предлагает истинно однокабельный транспорт для перемещения без потерь видео и звука высокой четкости, ЛВС и сигналов управления через кабель витой пары или оптоволокно.

DM 8G Single-Mode Fiber использует одномодовое оптоволокно для передачи сигналов на большие расстояния на территории университета, комплекса или города. DM 8G Single-Mode Fiber поддерживает некомпрессированные видео сигналы Full HD 1080p с 3D, Deep Color и HDCP, так же как и компьютерные сигналы до WUXGA. Звуковые возможности включают поддержку форматов звука высокой четкости 7.1, как например Dolby^® TrueHD и DTS-HD Master Audio™, а так же некомпрессированный линейный PCM. Все сигналы передаются по одному волокну одномодового оптического кабеля, поддерживая дистанции до 12 километров при использовании CresFiber^® 8G SM или стороннего одномодового оптического кабеля G.652.D ^[1].

Интерфейс мультимедиа компьютера/АВ

DM-TX-201-S2 осуществляет легкое переключение между двумя входами. Можно настроить автоматическое переключение между входами или управлять ими через систему управления Crestron. Входы содержат:

• HDMI –цифровой мультимедиа вход для мобильных устройств, компьютеров и АВ источников с разрешением до HD 1080р60 и WUXGA. Так же поддерживает сигналы DVI и Dual-Mode DisplayPort при использовании соответствующего переходника или интерфейсного кабеля. ^[2]
• VGA – данный вход поддерживает аналоговые RGB сигналы разрешением до WUXGA 1920x1200, так же как и аналоговое видео до 1080p60 ^[3]. 3,5 мм вход аналогового стерео звукового сигнала служит для подключения несимметричного линейного источника или вывода на головные телефоны.

Замечание: Возможность ответвления аналогового звукового сигнала позволяет использовать ввод аналогового звукового сигнала с любым видео входом.

Одно волокно оптического кабеля соединяет DM-TX-201-S2 с коммутатором или приемником DM, передавая сигналы видео, звука, управления и локальной сети через простое оптическое соединение LC.^[1,4] Используемый совместно с единственным приемником/комнатным контроллером DM 8G SM Fiber и возможной дополнительной системой управления Crestron, DM-TX-201-S2 является простым решением по удлинению компьютерного или АВ сигнала для одного дисплея. Будучи частью большой системы, использующей коммутатор DM-MD, несколько DM-TX-201-S2 могут быть размещены для раздачи сигнала с расположенных в разных местах нескольких источников на несколько дисплеев, расположенных в любом помещении по всему предприятию.

Кроме выхода DM 8G SM Fiber, так же присутствует выход HDMI для подключения к местному HDMI или DVI монитору, делая ненужным дополнительный разветвитель или другое оборудование.

Подключение к ЛВС

Вместе с АВ высокой четкости и управлением, DigitalMedia так же содержит высокоскоростной Ethernet для полной передачи сигналов. DM-TX-201-S2 оснащен портом 10/100 Ethernet, предоставляя местному сетевому оборудованию удобное подключение к ЛВС.

Удлинение сигналов USB

DM-TX-201-S2 выступает в качестве универсального удлинителя клавиатуры/мышки, позволяя управлять подключенным компьютером (или другим ведущим USB HID оборудованием) с клавиатуры или мышки, расположенными на лекционной кафедре, конференц столе или в другом удаленном месте. Поддержку USB оборудования практически любого типа можно реализовать используя Модуль Удлинения USB по ЛВС USB-EXT-DM ^[4].

Встроенное СЕС управление оборудованием

Основная задача системы управления Crestron, это предоставление абсолютно точного управления, незаметного для пользователя. DigitalMedia предлагает альтернативу общепринятым методам управления по ИК и RS-232 путем вложения в сигнал HDMI сигнала управления устройствами по протоколу CEC (Consumer Electronics Control — управление пользовательскими электронными устройствами). Благодаря связи с системой управления, DM-TX-201-S2 является шлюзом для управления оборудованием прямо через HDMI подключение, потенциально устраняя необходимость в использовании каких-либо выделенных кабелей управления и ИК-передатчиков.

Компктный и универсальный

DM-TX-201-S2 спроектирован для монтажа на плоскую поверхность или размещения на полке. Он достаточно компактен для скрытого размещения внутри трибуны или под столом и может быть даже закреплен к направляющей в стойке с оборудованием. Ряд индикаторов служит для облегчения настройки и поиска неисправностей.

Цифровая модернизация устаревших систем

DM-TX-201-S2 так же является совершенным преобразователем сигналов для интеграции DigitalMedia с аналоговыми системами типа MPS, QuickMedia^® и серией CEN-RGBHV. Простое подключение кабелем VGA HD15 выхода MPS системы ко входу DM-TX-201-S2, позволяет преобразовать все RGB, компонентные, S-Video, композитные видео и звуковые входы MPS в DigitalMedia ^[3]. Аналоговый звуковой сигнал преобразуется подобным образом через несимметричный кабель стерео звука. HDMI вход DM-TX-201-S2 можно еще использовать для наращивания входных возможностей MPS системы для поддержки цифровых АВ источников.

1 - Максимальная длина подключения DigitalMedia 8G Single-Mode Fiber (DM 8G SM Fiber) составляет 12 километров при использовании одномодового оптического кабеля Подробные инструкции по компоновке систем см. в Руководстве по компоновке систем Crestron DigitalMedia (документ № 4546). Все провода и кабели приобретаются отдельно.

2 - Для передачи сигналов DVI или Dual-Mode DisplayPort через HDMI, необходим соответствующий адаптер или интерфейсный кабель. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.

3 - В дополнение к VGA и RGB, VGA вход принимает компонентные, композитные и S-Video сигналы при использовании соответствующего переходника (в комплект не входит) или через прямую связь с продуктами Crestron серии MPS. Однако, определение наличия сигнала синхронизации для композитных и S-Video сигналов не поддерживается.

4 - Модули Удлинения USB по ЛВС USB-EXT-DM приобретаются отдельно. Ознакомьтесь с параметрами USB-EXT-DM для получения более полной информации.
