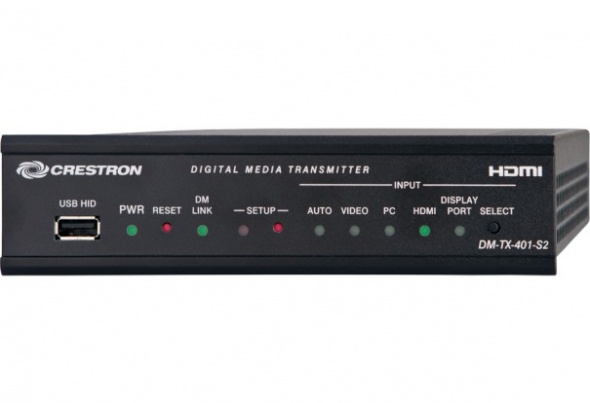

Crestron DM-TX-401-S2

Внимание! Передатчик видео DM-TX-401-S2 снимается с производства в 2022 году. Оборудование на замену предлагается в разделе Оборудование управления

• Передатчик DigitalMedia 8G™ Single-Mode Fiber и мультимедиа интерфейс
• Встроенный АВ коммутатор 4х1 с выбором входа с передней панели, автоматическим переключением и ответвлением аналогового звукового сигнала
• Технология QuickSwitch HD™ обеспечивает быстрое и надежное переключение
• Соединяется с коммутатором или приемником DM^® одним волокном одномодового оптического кабеля ^[1]
• Поддерживает дальность до 12 километров при использовании кабеля CresFiber^® 8G SM или стороннего одномодового оптоволокна G.652.D ^[1]
• Содержит входы DisplayPort, HDMI^® , RGB/компонентного и композитного видео сигнала ^[3,5]
• Поддерживает так же источники DVI ^[4]
• Поддерживает видео сигнал с разрешением до Full HD 1080p
• Поддерживает компьютеры с разрешением до WUXGA
• Поддерживает видео 3D и Deep Color
• Поддерживает Dolby^® TrueHD , DTS-HD^® и некомпрессированный линейный РСМ звук 7.1
• Оснащен несимметричными входами линейного аналогового звукового сигнала RCA и мини-TRS
• Позволяет включать 2 канальный аналоговый звуковой сигнал
• HDCP совместимый
• Определяет и сообщает подробную информацию о видео и звуковом сигналах
• Осуществляет автоматическую настройку форматов АВ сигналов посредством EDID
• Осуществляет углубленную обработку аналогового видео сигнала и коррекцию временных искажений
• Предоставляет подключение к ЛВС
• Допускает управление оборудованием посредством CEC, ИК, RS-232 и ЛВС
• Допускает удлинение USB HID сигналов для местной клавиатуры/мышки
• Совместим с Удлинителем USB по ЛВС ^[6] от Crestron^®
• Легко и просто устанавливается и диагностируется
• Занимает половину одиночного места в 19-дюймовой стойке ^[1]
• Может монтироваться под столом ^[1]
• Универсальный блок питания входит в комплект

DM-TX-401-S2 предлагает разнообразный интерфейс для компьютеров и АВ источников высокой четкости в составе законченной системы Crestron^® DigitalMedia™. Он работает как передатчик DM8G™ Single-Mode Fiber и коммутатор с DisplayPort, HDMI^® , VGA, композитным видео и аналоговыми звуковыми входами. Он так же выступает в качестве модуля управления, благодаря оснащению ИК и RS-232 портами управления, а так же портами Ethernet и USB HID в качестве всеобъемлющего решения по подключениям. Он допускает размещение в стойке, на полке или прикреплен под столешницей ^[1] и подключается к головному устройству или дисплею одним волокном одномодового оптического кабеля ^[2].

Будучи установленным внутри стационарной трибуны или стойке с оборудованием, DM-TX-401-S2 является идеальным решением по интеграции размещенных в стойке источников сигналов, коммутаторов и АВ ресиверов с системой DigitalMedia. Закрепленный под столом или в мобильной кафедре, он предлагает простой вариант по подключению мобильных устройств, компьютеров, камер и других персональных (BYOD) источников. В зале заседаний или аудитории, переносной DM-TX-401-S2 может быть подключен при необходимости к системе через настенные или напольные точки подключения, нуждаясь лишь в единственном оптоволоконном подключении LC.

DigitalMedia 8G™ Single-Mode Fiber

Являясь лидером в технологиях HDMI и систем управления, Crestron создал DigitalMedia (DM^®) в качестве первой полной системы распределения АВ с целью поднять HDMI на более высокий уровень. DigitalMedia допускает распределение практически любого сочетания HDMI и других источников по дому, офису, школе или практически по любому предприятию. Последнее поколение DM носит название DigitalMedia 8G^® (DM 8G^®). Спроектированная для сверхвысокой полосы пропускания и невероятной масштабируемости, DM 8G предлагает истинно однокабельный транспорт без потерь для перемещения видео и звука высокой четкости, ЛВС и сигналов управления через кабель витой пары или оптоволокно.

DM 8G Single-Mode Fiber использует одномодовое оптоволокно для передачи сигналов на большие расстояния на территории университета, комплекса или города. DM 8G Single-Mode Fiber поддерживает некомпрессированные видео сигналы Full HD 1080p с 3D, Deep Color и HDCP, так же как и компьютерные сигналы до WUXGA. Звуковые возможности включают поддержку форматов звука высокой четкости 7.1, как например Dolby^® TrueHD и DTS-HD Master Audio™, а так же некомпрессированный линейный PCM. Все сигналы передаются по одному волокну одномодового оптического кабеля, поддерживая дистанции до 12 километров при использовании CresFiber^® 8G SM или стороннего одномодового оптического кабеля G.652.D ^[2].

Интерфейс мультимедиа компьютера/АВ

DM-TX-401-S2 осуществляет легкое переключение между четыремя входами. Выбор входа может осуществляться вручную с передней панели, программно через систему управления Crestron или автоматически при подключении источника к одному из ходов. Входы содержат:

• DisplayPort – подходит для портативных компьютеров Apple или другого оборудования с данным интрефейсом. ^[3]
• HDMI – цифровой мультимедиа вход для мобильных устройств, компьютеров и АВ источников с разрешением до HD 1080р60 и WUXGA. Так же поддерживает сигналы DVI и Dual-Mode DisplayPort при использовании соответствующего переходника или интерфейсного кабеля. ^[4]
• PC – данный VGA вход поддерживает аналоговые RGB сигналы разрешением до WUXGA 1920x1200, так же как и аналоговое видео до 1080p60 ^[5]. 3,5 мм вход аналогового стерео звукового сигнала служит для подключения несимметричного линейного источника или вывода на головные телефоны.
• Video – допускает подключение источников композитного видео сигнала NTSC или PAL с несимметричным линейным звуковым сигналом.

Замечание: Возможность ответвления аналогового звукового сигнала позволяет использовать любой из двух вводов аналогового звукового сигнала с любым видео входом.

Одно волокно оптического кабеля соединяет DM-TX-401-S2 с коммутатором или приемником DM, передавая сигналы видео, звука, управления и локальной сети через оптическое соединение LC.^[2] Используемый совместно с единственным приемником/комнатным контроллером DM 8G SM Fiber и возможной дополнительной системой управления Crestron, DM-TX-401-S2 является простым решением по удлинению компьютерного или АВ сигнала для одного дисплея. Будучи частью большой системы, использующей коммутатор DM-MD, несколько DM-TX-401-S2 могут быть размещены для раздачи сигнала с расположенных в разных местах нескольких источников на несколько дисплеев, расположенных в любом помещении по всему предприятию.

Углубленная обработка аналогового видео

DM-TX-401-S2 производит углубленную обработку аналогового видео сигнала со сглаживанием и трехмерной гребенчатой фильтрацией для обеспечения надежного распределения аналоговых VGA и видео источников, подключенных ко входам PC и Video. Встроенная коррекция временных искажений так же служит для обеспечения оптимального изображения при использовании пленочных видео магнитофонов.

Подключение к ЛВС

Вместе с АВ высокой четкости и управлением, DigitalMedia так же содержит высокоскоростной Ethernet для полной передачи сигналов. DM-TX-401-S2 оснащен портом 10/100 Ethernet, предоставляя местному сетевому оборудованию удобное подключение к ЛВС.

Встроенное управление оборудованием

Основная задача системы управления Crestron, это предоставление абсолютно точного управления, незаметного для пользователя. DM-TX-401-S2 содержит встроенные порты RS-232, ИК и ЛВС, предоставляя программное управление подключенным оборудованием. Он так же предлагает альтернативу этим общепринятым методам управления путем вложения в сигнал HDMI сигнала управления устройствами по протоколу CEC (Consumer Electronics Control — управление пользовательскими электронными устройствами). Благодаря связи с системой управления, DM-TX-401-S2 является шлюзом для управления оборудованием прямо через HDMI подключение, потенциально устраняя необходимость в использовании каких-либо выделенных кабелей управления и ИК-передатчиков.

Удлинение сигналов USB

DM-TX-401-S2 выступает в качестве универсального удлинителя клавиатуры/мышки, позволяя подключить клавиатуру и/или мышку к передней панели и управлять компьютером (или другим оборудованием) расположенном в центральной стойке с оборудованием или другом удаленном месте. Поддержку USB оборудования практически любого типа можно реализовать используя Модуль Удлинения USB по ЛВС USB-EXT-DM ^[6].

Монтаж под столом или в стойке с оборудованием

DM-TX-401-S2 заключен в компактный металлический корпус, который может быть размещен на полке, закреплен под столешницей или смонтирован в 19 дюймовой стойке с оборудованием ^[1]. Благодаря половинной ширине одиночного модуля, его можно разместить рядом со вторым передатчиком или другим оборудованием Crestron с такими же габаритами. Ряд индикаторов служит для облегчения настройки и поиска неисправностей.

1 - Комплект Стоечного Крепления ST-RMK и Комплект Крепления Под Стол UTK-1U-HALF продаются отдельно.

2 - Максимальная длина подключения DigitalMedia 8G Single-Mode Fiber (DM 8G SM Fiber) составляет 12 километров при использовании одномодового оптического кабеля Подробные инструкции по компоновке систем см. в Руководстве по компоновке систем Crestron DigitalMedia (документ № 4546). Все провода и кабели приобретаются отдельно.

3 - Вход DisplayPort понимает только оригинальные сигналы DisplayPort. Для подключения источника HDMI к данному входу, следует использовать активный конвертор HDMI – DisplayPort.

4 - Для передачи сигналов DVI или Dual-Mode DisplayPort через HDMI, необходим соответствующий адаптер или интерфейсный кабель. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.

5 - PC/RGB/VGA вход может принимать компонентные, композитные и S-Video сигналы при использовании соответствующего переходника (в комплект не входит) или через прямую связь с продуктами Crestron серии MPS. Однако, определение наличия сигнала синхронизации для композитных и S-Video сигналов не поддерживается.

6 - Модули Удлинения USB по ЛВС USB-EXT-DM приобретаются отдельно. Ознакомьтесь с параметрами USB-EXT-DM для получения более полной информации.
