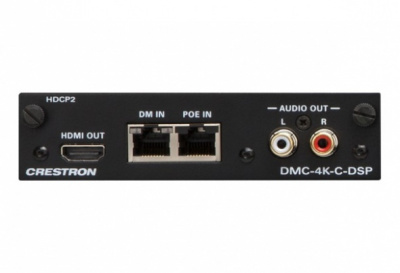

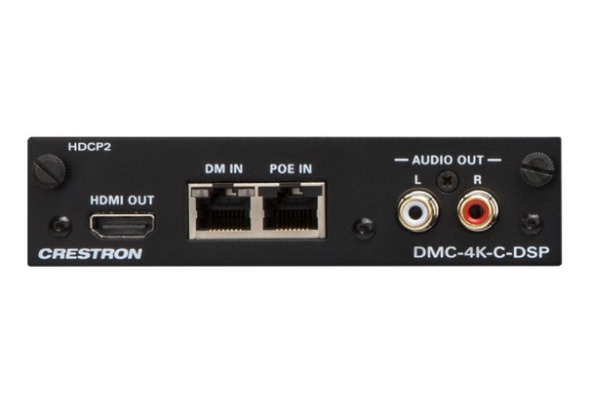

Crestron DMC-4K-C-DSP-HDCP2

Внимание! Входная карта Crestron DMC-4K-C-DSP-HDCP2 перенесенв в архив. Оборудование на замену предлагается в разделе Оборудование управления

• Входная карта для матричных коммутаторов DM-MD8X8, DM-MD16X16 и DM-MD32X32
• Содержит один вход DM 8G+^© 4K
• Сертификат HDBaseT – допускает прямое подключение к стороннему HDBaseT оборудованию
• Поддерживает разрешение сигнала с видео источника до Ultra HD и 4K
• Поддерживает 3D видео и Deep Color
• Поддерживает Dolby TrueHD^®, DTS-HD^® и некомпрессированный 7.1 линейный PCM звук
• Совместима с HDCP 2.2
• Поддерживает дальность до 100 метров для всех разрешений до UHD и 4K при использовании кабеля DM Ultra ^[1]
• Поддерживает дальность до 100 метров для 1080p, WUXGA и 2K при использовании кабеля DM 8G^® или CAT5e ^[1]
• Поддерживает дальность до 70 метров для UHD и 4K при использовании кабеля DM 8G^® или до 50 метров при использовании кабеля CAT5e ^[1]
• Содержит HDMI^® выход для сквозного подключения
• Содержит выход аналогового линейного стерео звука с регулируемым уровнем
• Допускает извлечение звукового двухканального стерео сигнала
• Встроенное микширование с понижением допускает одновременное распространение многоканального окружающего и двухканального стерео сигналов
• Осуществляет регулировку задержки смкшированного с понижением сигнала до 100 мс
• Позволяет управлять оборудованием по СЕС
• Поддерживает PoDM и HDBaseT PoE ^[2]
• Занимает один слот для входной карты в коммутаторе
• Является монтируемым в стойку вариантом DM 8G^®+ приемника при совместном использовании с карточным интерфейсом DMCI ^[3]

DMC-4K-C-DSP-HDCP2 является входной картой, предназначенной для работы в составе любого расширяемого картами коммутатора DigitalMedia™. Она содержит один DM 8G+^® вход, с дополнительными проходным HDMI и аналоговыми звуковыми выходами. DM 8G+ вход позволяет подключить передатчик DM 8G+, выход другого DM коммутатора или HDBaseT сертифицированное оборудование всего одним кабелем витой пары типа CAT^[1].

DMC-4K-C-DSP-HDCP2 обладает такими же возможностями, что и DMC-4K-C-HDCP2 и, в добавок, понижающее микширование, что обеспечивает одновременное распределение многоканального окружающего звука 7.1 и 2 канальных стерео звуковых сигналов. Её рекомендуется использовать с источниками окружающего звука, что позволит распределить оригинальный многоканальный звуковой сигнал по зонам с системами окружающего звука и одновременно смикшированный до стерео сигнал для стерео зон и оборудования.

4K Ultra HD

DMC-4K-C-DSP-HDCP2 оснащена последней технологией DM 8G+, дающей возможность передавать видео сигналы 4K и UltraHD. Поддержка видео 4К так же гарантирует поддержку последнего поколения компьютеров и мониторов с нативным разрешением более 1080p и WUXGA.

DigitalMedia 8G+^®

Спроектированная для сверх высокой полосы пропускания и невероятной масштабируемости, DigitalMedia 8G+ (DM 8G+) предлагает истинно однокабельный транспорт без потерь для перемещения видео и звука высокой четкости, ЛВС и сигналов управления по кабелю витой пары. DM 8G+ поддерживает некомпрессированный Full HD 1080p, Ultra HD, 2K и 4K видео сигналы с 3D, Deep Color и HDCP 2.2 и высокобитрейтных форматов звука 7.1. Все сигналы передаются по одному кабелю витой пары типа CAT, поддерживая 1080p, WUXGA и 2K сигналы на расстоянии до 100 метров при использовании кабеля Crestron DM Ultra, DM 8G® или стороннего CAT5e. Более высокие разрешения до UHD и 4K поддерживаются на расстоянии до 100 метров при использовании кабеля DM Ultra, до 70 метров при использовании кабеля DM 8G и до 50 метров при использовании CAT5e [1].

Сертифицированная HDBaseT^®

Технология Crestron DigitalMedia 8G+ разработана на основе спецификации HDBaseT Alliance и совместима со сторонними продуктами HDBaseT. К любому DM 8G+ входу DMC-4K-C-DSP-HDCP2 можно напрямую подключать оборудование с поддержкой HDBaseT без DM передатчика.

Проходной HDMI^®

Все входные карты DM коммутатора оснащены выходным портом HDMI, который может быть использован для сквозного подключения местного звукового процессора или видео монитора или идти ко второму DM коммутатору для расширения выходов.

Извлечение звукового сигнала и понижающее микширование

DMC-4K-C-DSP-HDCP2 так же оснащена несимметричным выходом аналогового звукового сигнала, позволяя извлекать аналоговые звуковые сигналы из цифрового входа и направлять их на многозонную систему распределения звука. Встроенный процессор цифровой обработки звукового сигнала позволяет декодировать сигналы многоканального окружающего звука и микшировать их с понижением до стерео. Смикшированный до стерео сигнал автоматически передается на аналоговый выход, а так же может быть смаршрутизирован на любой выход коммутатора для распределения на дисплеи со стерео входом или другое оборудование. Выходной уровень регулируется при помощи кнопочной панели, сенсорного экрана, беспроводного пульта или мобильного устройства.

Электропитание через DM^®

Технология электропитания через DM (PoDM) обеспечивает истино однокабельное решение по питанию подключенного оборудования через тот же кабель, что и для передачи видео, звукового и сигналов данных. Для использования PoDM просто подключите источник питания совместимый с PoDM или РоЕ к соответствующему PoE/PoDM порту (POE IN). Совместимые источники питания включают DM-PSU-8, DM-PSU-16, DM-PSU-ULTRA-MIDSPAN и CEN-SWPOE-16 или любое другое питающее оборудование PoE, совместимое с 802.3af или 802.3at.

Совместимость с PoDM+ осуществляется при применении DM-PSU-ULTRA-MIDSPAN, CEN-SWPOE-16 или стороннего питающего оборудования 802.3at Тип 2. Совместимость с PoDM++ осуществляется при применении DM-PSU-ULTRA-MIDSPAN. PoDM можно так же применять для питания оборудования HDBaseT ^[2].

Отдельный приемник DM 8G+

В дополнение к основному способу использования в качестве входной карты DM коммутатора, DMC-4K-C-DSP-HDCP2 можно использовать в совместно с Карточным Интерфейсом DigitalMedia DMCI в качестве решения DM 8G+ приемника, которое идеально для размещения в стойку с оборудованием или АВ корзине или в качестве переносного интерфейса дисплея.

Для конфигурирования DM коммутатора входными и выходными картами, кабелями и другой периферией, пожалуйста, воспользуйтесь Инструментом Конфигурирования DigitalMedia Коммутатора.

1 - Максимальная длина кабеля для DigitalMedia 8G+ (DM 8G+) или HDBaseT зависит от типа используемого кабеля и разрешения видео сигнала. Устаревшие модели кабелей Crestron DigitalMedia DM-CBL и DigitalMedia D DM-CBL-D поддерживают те же разрешения и максимальные длины, что и CAT5e. Для устранения влияния внешнего электромагнитного шума, который может повлиять на качество при разрешении выше чем 1080p, используйте экранированый кабель и разъемы. Подробные инструкции по компоновке систем см. в Руководстве по компоновке систем Crestron DigitalMedia (документ № 4546). Технология DM 8G+ совместима со спецификацией HDBaseT Alliance на подключение к оборудованию, совместимому со стандартом HDBaseT. Все провода и кабели приобретаются отдельно.

2 - Подача электропитания по PoDM или по HDBaseT PoE через вход DM IN требует подключения к входу POE IN источника питания PoDM (DM-PSU-8, DM-PSU-16 или DM-PSU-ULTRA-MIDSPAN) или питающего PoE оборудования, совместимого с 802.3af или 802.3at (CEN-SWPOE-16 или стороннего). Подача PoDM+ и HDBaseT PoE+ осуществляется при использовании DM-PSU-ULTRA-MIDSPAN, CEN-SWPOE-16 или питающего PoE+ оборудования, совместимого с 802.3at Тип 2 Класс 4. Электропитание PoDM++ осуществляется при применении DM-PSU-ULTRA-MIDSPAN. Ознакомьтесь с подключенным DM 8G+ или HDBaseT оборудованием для получения информации о его PoDM или PoH возможностях и требованиях. Любая проводка подключенная к портам PoDM или PoH PSE предназначена только для этого же здания и не должна подключаться к линии, идущей за пределы здания.

3 - Оборудование продается отдельно.

4 - HDMI выход поддерживает сигналы DVI при использовании соответствующего переходника или интерфейсного кабеля. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.
