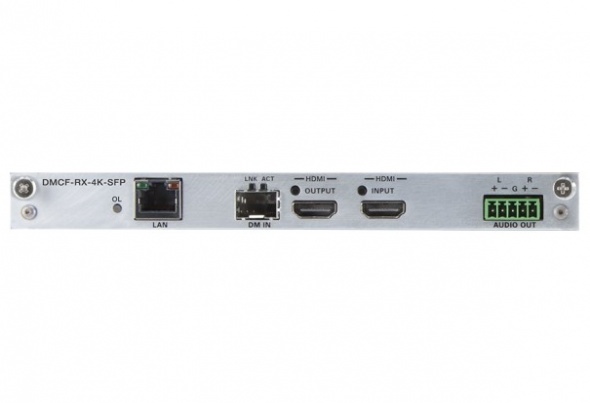

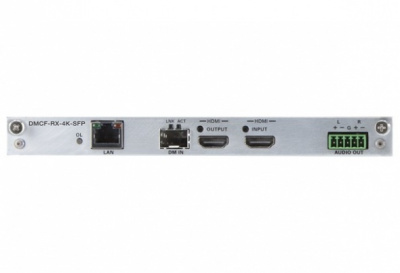

Crestron DMCF-RX-4K-SFP
- Удлинение для некомпрессированного 4K видеосигнала по оптоволоконному кабелю
- Конфигурируется для многомодового или одномодового оптоволокна через приемопередающие модули SFP+ [2]
- Прозрачная интеграция с коммутатороами DM для обеспечения возможности ввода 4K по оптоволокну
- Встроенный масштабатор 4K/60
- Совместима с HDCP 2.2
- Поддержка звука Dolby TrueHD®, Dolby Atmos®, DTS-HD® и некомпрессированный линейный PCM 7.1
- HDMI© выход
- HDMI вход с автоматической коммутацией
- Симметричный выход аналогового стерео звука [4]
- Извлечение аналогового звука из HDMI
- Позволяет управлять оборудованием по СЕС
- Наложение изменяемого текста
- ЛВС порт Gigabit Ethernet
- Настройка через Web браузер
- Занимает один отсек для карты в DMF-CI-8
- Требует одного передатчика серии DMF или DMCF
DMCF-RX-4K-SFP является картой приема сигнала по оптоволокну, созданная как составная часть решения Crestron® по удлинению 4K видеосигнала. Она используется в паре с передатчиком (DMF-TX-4K-SFP или DMCF-TX-4K-SFP [1]) в качестве удлинения сигнала точка-точка и может быть использована для добавления возможности ввода 4K по оптоволокну для коммутатора DigitalMedia™ (ознакомьтесь с разделом “Интеграция с коммутатором DM®” ниже по тексту).
DMCF-RX-4K-SFP устанавливается в любой отсек шасси DMF-CI-8 [1]. Ее порт “DM IN” допускает установку соответствующего приемопередающего модуля SFP+ для обеспечения совместимости с одномодовым или многомодовым оптоволокном [2]. Она так же оснащена встроенным масштабатором 4K/60, выходами HDMI и аналогового звука, местным входом HDMI и ЛВС портом Gigabit Ethernet.
4K Ultra HD
DMCF-RX-4K-SFP позволяет принимать некомпрессированный видеосигнал 4K/60 по волоконно-оптическому кабелю. Поддержка видео 4K гарантирует поддержку последнего поколения компьютеров и мониторов с нативным разрешением выше, чем 1080p и WUXGA. DMCF-RX-4K-SFP может принимать видеосигнал Full HD 1080p, Ultra HD, 2K и 4K с поддержкой Deep Color и HDCP 2.2. Звуковые возможности включают поддержку звуковых форматов 7.1, таких как Dolby® TrueHD, Dolby Atmos® и DTS-HD Master Audio™, а так же некомпрессированного линейного PCM.
Интеграция с коммутатором DM®
DMCF-RX-4K-SFP работает вместе с матричным коммутатором DM-MD в целях осуществления маршрутизации видео 4K и управляющих сигналов по оптоволоконному кабелю. Установка заключается в размещении DMCF-RX-4K-SFP в шасси DMF-CI-8 и подключении HDMI выхода к свободному HDMI входу коммутатора. Для обеспечения связи с системой управления, так же потребуется Ethernet подключение к ЛВС [3].
Настраиваемый DM порт SFP+
Порт DM IN на DMCF-RX-4K-SFP конфигурируется благодаря приемопередающим модулям SFP+, что обеспечивает совместимость с многомодовым или одномодовым оптоволокном [2]. Все DMCF-RX-4K-SFP поставляются комплектами состоящими из карты ввода и одним SFP+ модулем:
- DMCF-RX-4K-SR PAK KIT – Поддерживает двухстороннее многомодовое оптоволокно на дальности до 300 м при использовании ОМ3 или 400 м при использовании ОМ4
- DMCF-RX-4K-BX PAK KIT – Поддерживает одностороннее одномодовое оптоволокно на дальности до 10 км при использовании волокна ITU-T G.625.D, Crestron CRESFIBER-SM-P или аналогичного
- DMCF-RX-4K-S PAK KIT – Поддерживает устаревшее многомодовое оптоволокно CresFiber 8G на дальности до 200 м (только в случае модернизации существующего объекта с уже проложенным кабелем Crestron CRESFIBER8G-NP или CRESFIBER8G-P; не для новых установок!)
Местный HDMI® выход
В дополнение к входному порту DM, DMCF-RX-4K-SFP так же оснащена входом HDMI, который можно использовать для подключения любого источника HD или 4K. Переключение между входами DM и HDMI осуществляется автоматически или программно через систему управления Crestron.
Извлечение аналогового звукового сигнала
Симметричный выход аналогового звукового сигнала служит для извлечения сигнала стерео звука из цифрового выхода и направления его на усилитель мощности звукового сигнала или на звуковой брусок. Уровень выходного сигнала регулируется через систему управления [4].
Масштабатор 4K/60
Встроенная технология 4K/60 масштабирования Crestron гарантирует надежную маршрутизацию и отображение видеосигнала от входного источника с любым разрешением или частотой кадров. DMCF-RX-4K-SFP принимает любое входное разрешение от NTSC 480i стандартной четкости до DCI 4K сверхвысокой четкости и великолепно его масштабирует до любого выходного разрешения до DCI 4K (4096 x 2160 @ 60 Гц). Источники с чересстрочной разверткой конвертируются в построчную с использованием адаптивного к движению преобразования. Интеллектуальное преобразование частоты кадров позволяет поддерживать источники с форматами 24p или PAL. Полностью автоматическая работа устраняет любую сложную настройку.
Наложение изменяемого текста
Наложение изменяемого текста позволяет подписывать видео изображение или может использоваться для отображения инструкций, расписания, предупреждений или других сообщений.
Гигабитное подключение к ЛВС
DMCF-RX-4K-SFP содержит гигабитный порт Ethernet для соединения с системой управления Crestron по локальной сети. Сигналы ЛВС так же передаются через оптоволокно, устраняя необходимость в отдельном подключении передатчика к ЛВС и позволяя использовать его ЛВС порт для предоставления подключения местного компьютера или другого оборудования к ЛВС[3].
Встроенное управление оборудованием по СЕС
DigitalMedia предлагает альтернативу обычным ИК и RS-232 путем вложения в сигнал HDMI сигнала управления устройствами по протоколу CEC (Consumer Electronics Control — управление пользовательскими электронными устройствами). Благодаря связи с системой управления, DMCF-RX-4K-SFP является шлюзом для управления разнообразным оборудованием через свои HDMI подключения, потенциально устраняя необходимость в использовании каких-либо выделенных кабелей управления и ИК-передатчиков.
Настройка через Web браузер
Упрощенная настройка DMCF-RX-4K-SFP и соответствующего передатчика осуществляется через Web браузер.
1 - Оборудование продается отдельно.
2 - Порт DM данного прибора предназначен для работы только с приемопередающими модулями Crestron SFP+ серии SFP-10G. Оптоволоконное подключение, предоставляемое модулем SFP+ предназначено исключительно для подключения к передающему оборудованию Crestron серии DMF и DMCF. Он не совместим с ранним оборудованием Crestron DM Fiber (тип -F), DM 8G® Fiber (тип -S) или DM 8G SM Fiber (тип –S2).
3 - Подключение к ЛВС может осуществляться через местный ЛВС порт DMCF-RX-4K-SFP или ЛВС порт соответствующего передатчика, но не одновременно.
4 - Вывод аналогового стерео звука осуществляется только при наличии 2 канального стерео сигнал на входе DMCF-RX-4K-SFP.
5 - Не поддерживает сквозную передачу или масштабирование 3D видеосигнала. 3D видеосигналы автоматически преобразуются в 2D, масштабируются и выводятся в 2D.
6 - HDMI поддерживает сигналы DVI или Dual-Mode DisplayPort при использовании соответствующего переходника или интерфейсного кабеля. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.
Доступные модели
|
DMCF-RX-4K-SR PAK KIT |
Карта оптоволоконного ввода DigitalMedia™ SFP+ 4K для DMF-CI-8, содержит SFP+ приемопередающий модуль SFP-10G-SR для двухстороннего многомодового оптоволокна |
|
DMCF-RX-4K-BX PAK KIT |
Карта оптоволоконного ввода DigitalMedia™ SFP+ 4K для DMF-CI-8, содержит SFP+ приемопередающий модуль SFP-10G-BX-D для одностороннего одномодового оптоволокна |
|
DMCF-RX-4K-S PAK KIT |
Карта оптоволоконного ввода DigitalMedia™ SFP+ 4K для DMF-CI-8, содержит SFP+ приемопередающий модуль SFP-10G-S-D для Cresfiber® 8G (только для модернизации) |
Принадлежности в комплекте
|
SFP-10G-SR |
SFP+ приемопередающий модуль, двухсторонний многомодовый 850 нм (1 шт. входит в состав DMCF-RX-4K-SR PAK KIT) |
|
SFP-10G-BX-D |
SFP+ приемопередающий модуль, односторонний одномодовый 1330/1270 нм, нисходящая линия (1 шт. входит в состав DMCF-RX-4K-BX PAK KIT) |
|
SFP-10G-S-D |
SFP+ приемопередающий модуль, многомодовый CresFiber 8G, нисходящая линия (1 шт. входит в состав DMCF-RX-4K-S PAK KIT) |
Доступные принадлежности
|
DMF-CI-8 |
Шасси для оптоволоконных карт расширения DigitalMedia™ SFP+ 4K |
|
DMF-TX-4K-SFP |
Оптоволоконный передатчик DigitalMedia™ SFP+ 4K |
|
DMCF-TX-4K-SFP |
Карта оптоволоконного вывода DigitalMedia™ SFP+ 4K для DMF-CI-8 |
|
Серия CBL |
Сертифицированные интерфейсные кадбели Crestron® |
