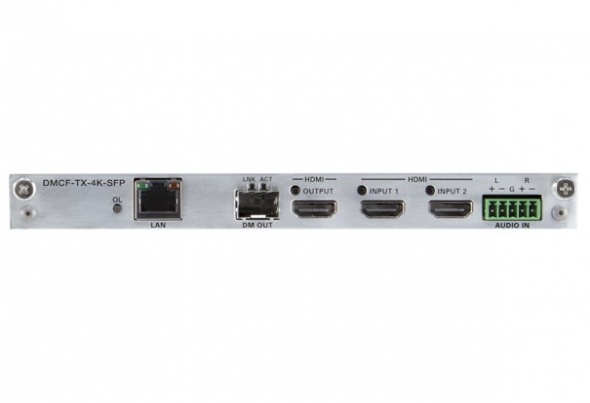

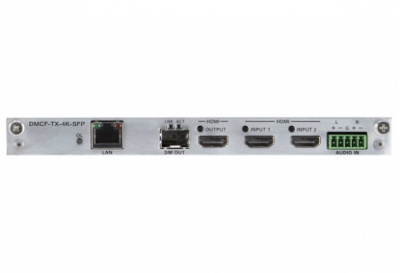

Crestron DMCF-TX-4K-SFP
- Удлинение для некомпрессированного 4K видеосигнала по оптоволоконному кабелю
- Конфигурируется для многомодового или одномодового оптоволокна через приемопередающие модули SFP+ [2]
- Прозрачная интеграция с коммутатороами DM для обеспечения возможности вывода 4K по оптоволокну
- Совместима с HDCP 2.2
- Поддержка звука Dolby TrueHD®, Dolby Atmos®, DTS-HD® и некомпрессированный линейный PCM 7.1
- Два HDMI® входа с автоматической коммутацией
- Симметричный вход аналогового стерео звука
- Включение аналогового звука в HDMI
- Местный HDMI© выход
- Позволяет управлять оборудованием по СЕС
- ЛВС порт Gigabit Ethernet
- Настройка через Web браузер
- Занимает один отсек для карты в DMF-CI-8
- Требует приемника серии DMF или DMCF
DMCF-TX-4K-SFP является картой передачи сигнала по оптоволокну, созданная как составная часть решения Crestron® по удлинению 4K видеосигнала. Она используется в паре с приемником (DMF-RX-4K-SFP или DMCF-RX-4K-SFP [1]) в качестве удлинения сигнала точка-точка и может быть использована для добавления возможности ввода 4K по оптоволокну для коммутатора DigitalMedia™ (ознакомьтесь с разделом “Интеграция с коммутатором DM®” ниже по тексту).
DMCF-TX-4K-SFP устанавливается в любой отсек шасси DMF-CI-8 [1]. Ее порт “DM OUT” допускает установку соответствующего приемопередающего модуля SFP+ для обеспечения совместимости с одномодовым или многомодовым оптоволокном [2]. Она так же оснащена двумя входами HDMI®, входом аналогового звука, местным HDMI выходом и ЛВС портом Gigabit Ethernet.
4K Ultra HD
DMCF-TX-4K-SFP позволяет передавать некомпрессированный видеосигнал 4K/60 по волоконно-оптическому кабелю. Поддержка видео 4K гарантирует поддержку последнего поколения компьютеров и мониторов с нативным разрешением выше, чем 1080p и WUXGA. DMCF-TX-4K-SFP может передавать видеосигнал Full HD 1080p, Ultra HD, 2K и 4K с поддержкой Deep Color и HDCP 2.2. Звуковые возможности включают поддержку звуковых форматов 7.1, таких как Dolby® TrueHD, Dolby Atmos® и DTS-HD Master Audio™, а так же некомпрессированного линейного PCM.
Интеграция с коммутатором DM®
DMCF-TX-4K-SFP работает вместе с матричным коммутатором DM-MD в целях осуществления маршрутизации видео 4K и управляющих сигналов по оптоволоконному кабелю. Установка заключается в размещении DMCF-TX-4K-SFP в шасси DMF-CI-8 и подключении первого HDMI входа к свободному HDMI выходу коммутатора. Для обеспечения связи с системой управления, так же потребуется Ethernet подключение к ЛВС [3].
Настраиваемый DM порт SFP+
Порт DM OUT на DMCF-TX-4K-SFP конфигурируется благодаря приемопередающим модулям SFP+, что обеспечивает совместимость с многомодовым или одномодовым оптоволокном [2]. Все DMCF-TX-4K-SFP поставляются комплектами состоящими из карты вывода и одним SFP+ модулем:
- DMCF-TX-4K-SR PAK KIT – Поддерживает двухстороннее многомодовое оптоволокно на дальности до 300 м при использовании ОМ3 или 400 м при использовании ОМ4
- DMCF-TX-4K-BX PAK KIT – Поддерживает одностороннее одномодовое оптоволокно на дальности до 10 км при использовании волокна ITU-T G.625.D, Crestron
- DMCF-TX-4K-S PAK KIT – Поддерживает устаревшее многомодовое оптоволокно CresFiber 8G на дальности до 200 м (только в случае модернизации существующего объекта с уже проложенным кабелем Crestron CRESFIBER8G-NP или CRESFIBER8G-P; не для новых установок!)
Автоматический HDMI® коммутатор 2х1
DMCF-TX-4K-SFP имеет два входа HDMI для подключения источников HD или 4K. Переключение между входами HDMI осуществляется автоматически или программно через систему управления Crestron.
Включение аналогового звукового сигнала
Симметричный вход аналогового звукового сигнала позволяет подключить источник аналогового стерео звука и объединить его с видео сигналом с любого HDMI входа. Возможно настроить автоматический выбор аналогового звукового входа при отсутствии цифрового звукового сигнала на активном HDMI входе.
Местный HDMI выход
В дополнение к выходному порту DM, DMCF-TX-4K-SFP так же оснащена выходом HDMI, который позволяет выводить выбранные звуковые и видео сигналы на местный дисплей или монитор.
Гигабитное подключение к ЛВС
DMCF-TX-4K-SFP содержит гигабитный порт Ethernet для соединения с системой управления Crestron по локальной сети. Сигналы ЛВС так же передаются через оптоволокно, устраняя необходимость в отдельном подключении приемника к ЛВС и позволяя использовать его ЛВС порт для предоставления подключения местного дисплея или другого оборудования к ЛВС[3].
Встроенное управление оборудованием по СЕС
DigitalMedia предлагает альтернативу обычным ИК и RS-232 путем вложения в сигнал HDMI сигнала управления устройствами по протоколу CEC (Consumer Electronics Control — управление пользовательскими электронными устройствами). Благодаря связи с системой управления, DMCF-TX-4K-SFP является шлюзом для управления разнообразным оборудованием через свои HDMI подключения, потенциально устраняя необходимость в использовании каких-либо выделенных кабелей управления и ИК-передатчиков.
Настройка через Web браузер
Упрощенная настройка DMCF-TX-4K-SFP и соответствующего передатчика осуществляется через Web браузер.
1 - Оборудование продается отдельно.
2 - Порт DM данного прибора предназначен для работы только с приемопередающими модулями Crestron SFP+ серии SFP-10G. Оптоволоконное подключение, предоставляемое модулем SFP+ предназначено исключительно для подключения к принимающему оборудованию Crestron серии DMF и DMCF. Он не совместим с ранним оборудованием Crestron DM Fiber (тип -F), DM 8G® Fiber (тип -S) или DM 8G SM Fiber (тип –S2).
3 - Подключение к ЛВС может осуществляться через местный ЛВС порт DMCF-TX-4K-SFP или ЛВС порт соответствующего приемника, но не одновременно.
4 - Пожалуйста, имейте ввиду, что 3D видеосигналы автоматически преобразуются в приемнике в 2D.
5 - HDMI поддерживает сигналы DVI или Dual-Mode DisplayPort при использовании соответствующего переходника или интерфейсного кабеля. Интерфейсные кабели CBL-HD-DVI поставляются отдельно.
Доступные модели
|
DMCF-TX-4K-SR PAK KIT |
Карта оптоволоконного вывода DigitalMedia™ SFP+ 4K для DMF-CI-8, содержит SFP+ приемопередающий модуль SFP-10G-SR для двухстороннего многомодового оптоволокна |
|
DMCF-TX-4K-BX PAK KIT |
Карта оптоволоконного вывода DigitalMedia™ SFP+ 4K для DMF-CI-8, содержит SFP+ приемопередающий модуль SFP-10G-BX-D для одностороннего одномодового оптоволокна |
|
DMCF-TX-4K-S PAK KIT |
Карта оптоволоконного вывода DigitalMedia™ SFP+ 4K для DMF-CI-8, содержит SFP+ приемопередающий модуль SFP-10G-S-D для Cresfiber® 8G (только для модернизации) |
Принадлежности в комплекте
|
SFP-10G-SR |
SFP+ приемопередающий модуль, двухсторонний многомодовый 850 нм (1 шт. входит в состав DMCF-TX-4K-SR PAK KIT) |
|
SFP-10G-BX-U |
SFP+ приемопередающий модуль, односторонний одномодовый 1330/1270 нм, восходящая линия (1 шт. входит в состав DMCF-TX-4K-BX PAK KIT) |
|
SFP-10G-S-U |
SFP+ приемопередающий модуль, многомодовый CresFiber 8G, восходящая линия (1 шт. входит в состав DMCF-TX-4K-S PAK KIT) |
Доступные принадлежности
|
DMF-CI-8 |
Шасси для оптоволоконных карт расширения DigitalMedia™ SFP+ 4K |
|
DMF-RMC-4K-SFP |
Оптоволоконный приемник DigitalMedia™ SFP+ 4K |
|
DMCF-RX-4K-SFP |
Карта оптоволоконного ввода DigitalMedia™ SFP+ 4K для DMF-CI-8 |
|
Серия CBL |
Сертифицированные интерфейсные кабели Crestron® |
