Extron FOX T USW 103 MM
|
Внимание! Коммутатор FOX T USW 103 снимается с производства в 2024 году. Оборудование на замену предлагается в разделе: Системы AV-коммутации Extron |

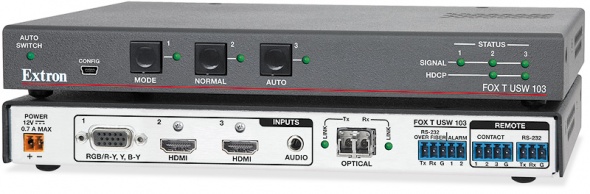

FOX T USW 103 от Extron – это коммутатор с тремя входами и встроенным оптоволоконным передатчиком, который обеспечивает передачу HDCP-совместимого сигнала HDMI, RGBHV или компонентного видео HD, стереоаудио и RS‑232 на длинные дистанции по оптоволоконному кабелю. Созданный обеспечить непревзойдённое качество изображения высокого разрешения, он использует полностью цифровую технологию Extron для точной, «пиксель в пиксель», передачи изображений с разрешениями до 1920x1200, в том числе HDTV 1080p/60. Разработанный специально для AV‑систем, передатчик оснащён множеством удобных для интегратора функций, таких как EDID Minder®, Key Minder®, эмбедирование аудио, усиление и затухание аудиосигнала, автоматическая коммутация входов и мониторинг системы в реальном времени. Эти характеристики в сочетании с компактным низкопрофильным корпусом FOX T USW 103 обеспечивают незаметную установку в различных проектах.
FOX T USW 103 обеспечивает коммутацию и передачу AV‑сигналов и сигналов управления на длинные дистанции от удалённой точки и предназначен для двух источников HDMI и одного источника RGB. Аналоговые сигналы оцифровываются для высококачественной передачи на выходное устройство. Являясь частью обширной линейки оптоволоконных устройств серии FOX от Extron, FOX T USW 103 совместим с приёмниками серии FOX для HDMI, DVI Plus, DVI и VGA. Его можно использовать как в простых инсталляциях «точка – точка», так и в комбинации с матричным коммутатором серии FOX для поддержки проектов крупного enterprise-масштаба.
Этот коммутатор с тремя входами идеально подходит для широкого ряда инсталляций, где необходима качественная передача контента высокого разрешения на большие расстояния. Оптоволоконные инсталляции популярны в государственном, военном и медицинском секторах благодаря конфиденциальности передачи и невосприимчивости оптоволоконного кабеля к внешним воздействиям. В FOX T USW 103 используются стандартные разъёмы LC.
Для упрощения интеграции передатчик использует две уникальные технологии Extron: EDID Minder и Key Minder. EDID Minder автоматически управляет данными EDID посредством поддержки постоянного взаимодействия EDID с каждым источником, обеспечивая их правильное включение и надёжное отображение контента на дисплее. При работе с сигналами HDMI, содержащими защищённые данные, Key Minder аутентифицирует и поддерживает постоянное соединение HDCP для быстрой и надёжной коммутации в профессиональных AV‑системах, одновременно распределяя сигнал от одного источника на один или несколько дисплеев.
FOX T USW 103 принимает и оцифровывает небалансное стереоаудио, передавая его вместе с оптическим сигналом. Это даёт возможность эмбедирования отдельных аналоговых стереосигналов через разъём TRS (3,5 мм) для расширенной передачи. Передатчик также осуществляет регулировку усиления и затухания входных сигналов для управления аудиосигналами из конечной точки расположения источника. Эти функции позволяют установить уровень выходной громкости, устраняя слышимые различия в громкости звука на дисплее при переключении между источниками.
Оптоволоконный передатчик выпускается в многомодовой и одномодовой версиях. FOX T USW 103 MM работает с многомодовым оптоволокном на частоте 850 нм, которое обычно используется внутри зданий или в проектах с умеренными дистанциями передачи. FOX T USW 103 SM поддерживает как одномодовый режим передачи, так и многомодовый на частоте 1310 нм. Одномодовые оптоволоконные линии обеспечивают очень большую дистанцию передачи до 30 км. Как правило, этот тип применяется на масштабных проектах, таких как аэропорты и стадионы, а также для подключения на очень большие расстояния, например, между университетскими корпусами.
Преобразование HDMI в аналоговый RGB и аналогового RGB в HDMI
FOX T USW 103 является идеальным решением для AV‑систем, которые включают в себя широкий ряд цифровых и аналоговых устройств. При совместном использовании этого передатчика с приёмником серии FOX для VGA обеспечивается простое преобразование сигналов HDMI в аналоговый RGB для передачи контента без поддержки HDCP на длинные дистанции. При совместном использовании FOX T USW 103 с приёмником серии FOX для HDMI или DVI обеспечивается простое преобразование аналогового RGB или компонентного HD в HDMI или DVI-D.
Технические характеристики
- Передача HDMI или аналогового видео, стереоаудио и сигналов RS‑232 на очень длинные дистанции по оптоволоконному кабелю — входы для цифрового и аналогового видео придают системе необходимую гибкость для передачи AV‑сигналов и сигналов управления на расстояние до 30 км при использовании одномодового оптоволоконного кабеля.
- Входы: два разъёма HDMI «мама», тип А, один вход для RGBHV/RGBS или компонентного видео HD на разъёме HD-15 «мама», один вход для небалансного аналогового стереоаудио на разъёме стерео Mini Jack 3,5 мм
- Полностью цифровая технология обеспечивает передачу «пиксель в пиксель» сигналов с разрешениями до 1920x1200, включая HDTV 1080p/60 — FOX T USW 103 обеспечивает точную передачу видеосигналов «пиксель в пиксель» для вывода изображений оптимального качества с разрешениями до 1920x1200.
- Цифровое преобразование аналоговых входных сигналов видео и аудио — аналоговые сигналы оцифровываются, что обеспечивает надёжную передачу цифрового видеосигнала высокого качества на выходное устройство.
- Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без необходимости управления в таких местах, как кафедры или пространство под столами для переговоров. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
- Совместимость с HDCP
- Возможность отключения авторизации HDCP — позволяет каждому входу HDMI выглядеть совместимым или несовместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
- Key Minder® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на несколько дисплеев.
- EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
- Эмбедирование аудио
- Возможность регулировки усиления и затухания аудио
- Светодиодные индикаторы наличия сигнала, статуса HDCP и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
- Управление по RS‑232 — FOX T USW 103 имеет порт RS‑232 для управления и настройки.
- Удалённое управление по «сухим контактам»
- Оповещение при потере оптоволоконного соединения — FOX T USW 103 может оповещать через внешнюю систему управления об утрате подключения между оптоволоконными устройствами. Необходимо наличие второй оптоволоконной линии.
- Варианты комплектации: многомодовое исполнение на частоте 850 нм для передачи на умеренные дистанции до 2 км и одномодовое при 1310 нм для передачи на очень большие расстояния до 30 км
- Стандартные разъёмы LC обеспечивают надёжное физическое соединение и точное позиционирование оптического стержня
- Совместим с матричными коммутаторами Extron серии FOX для создания систем распределения сигнала с поддержкой HDCP размерностью до 1000x1000 и больше
- Совместим с приёмниками HDMI, DVI Plus, DVI и VGA серии FOX — работает с приёмниками HDMI и DVI Plus серии FOX с разрешениями до 1920x1200, в том числе HDTV 1080p/60. Совместим с приёмниками DVI и VGA серии FOX с разрешениями до 1600x1200, включая HDTV 1080p/60.
- USB-порт на передней панели для настройки
- Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
- Металлический корпус высотой 2,5 см и шириной в половину стойки — компактный низкопрофильный корпус для незаметной, скрытой установки.
- В комплекте фиксаторы LockIt® для кабеля HDMI
- Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
- На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
Информация для заказа
- FOX T USW 103 MM - Передатчик с тремя входами – многомодовый / партномер 60-1229-11
- FOX T USW 103 SM - Передатчик с тремя входами – одномодовый / партномер 60-1229-12
Схема AV-системы
