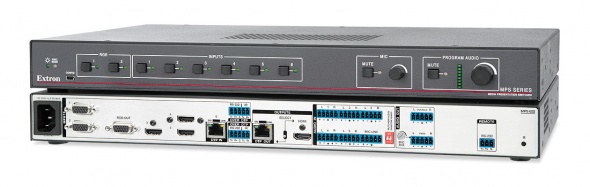

Extron MPS 602

Внимание! Коммутатор MPS 602 снимается с производства в 2024 году. Оборудование на замену предлагается в разделе "Системы AV-коммутации Extron".

MPS 602 от Extron – это простой в использовании презентационный коммутатор c шестью входами для распределения сигналов цифровых и аналоговых источников. Эта модель предлагает возможность коммутации цифровых видеосигналов благодаря наличию трёх входов HDMI и одного входа витой пары DTP^®, а также коммутацию аналогового видео при использовании двух входов RGB, оцифрованных для распределения сигналов к цифровым выходам. Для обеспечения дополнительной гибкости MPS 602 оборудован выходом DTP на витой паре и выходом HDMI с возможностью переключения. Вход и выход DTP взаимодействуют с передатчиками и приёмниками DTP для передачи видео, аудио и двунаправленных сигналов управления на расстояние до 100 м; для каждой линии DTP требуется всего один экранированный кабель CATx. Коммутатор MPS 602 также характеризуется набором функций для коммутации и обработки аудиосигналов, вариантами усиления мощности, а также гибкими возможностями управления для полнофункциональной коммутации и распределения AV-сигналов.

Интегрированная цифровая система передачи по витой паре

Вход DTP на витой паре коммутатора MPS 602 может принимать сигналы от удалённых передатчиков DTP 230 или DTP 330, расположенных на столах для переговоров, кафедрах или стенах для подключения ноутбуков посетителей. Выход DTP на витой паре может быть использован для передачи цифровых AV-сигналов от размещённого в стойке MPS 602 приёмнику DTP 230 или DTP 330 с установкой на стене за плоским дисплеем, над подвесным проектором под потолком или в любом другом удалённом месте. Для удовлетворения конкретных требований проекта передатчики и приёмники DTP 230 и DTP 330 выпускаются в компактных низкопрофильных корпусах либо в форм-факторе настенной панели или напольных лючков Decorator.

Вход и выход DTP на витой паре предлагают интеграторам дополнительные удобные функции, упрощающие инсталляцию системы. Двунаправленные сигналы RS-232 и ИК могут вставляться из системы управления и передаваться по одному экранированному кабелю CATx вместе с видео- и аудиосигналами, позволяя управлять источником или дисплеем. Кроме того, MPS 602 может обеспечить подачу питания ряду передатчиков и приёмников DTP по тому же экранированному кабелю CATx, оптимизируя проектирование и установку системы.

Надёжная коммутация для цифровых и аналоговых форматов

MPS 602 предлагает уникальную возможность независимой коммутации между источниками цифрового видео и аналогового видео RGB. MPS 602 оцифровывает входной сигнал аналогового видео RGB для обеспечения передачи надёжного, высококачественного цифрового видеосигнала к выходами HDMI и DTP. Также есть возможность независимой коммутации входных сигналов RGB к локальному выходу RGB.

Для улучшения и упрощения интеграции источников и дисплеев, а также для оптимального и надёжного функционирования системы в MPS 602 используется технология EDID Minder^®. EDID Minder – это уникальная технология Extron, которая управляет обменом данными EDID между устройством отображения и входящими источниками, гарантируя корректное отображение видеоформатов на дисплее.

Возможности интеграции аудио и усиления мощности

MPS 602 включает такие возможности, как коммутация шести аналоговых аудиовходов, микрофонный/линейный вход с фантомным питанием 48 В, эмбедирование и деэмбедирование аудио HDMI; коммутатор также характеризуется функциями обработки аудио для микширования и приглушения микрофона (ducking). Приглушение микрофона при появлении приоритетного сигнала (ducking) автоматически уменьшает уровень громкости программного аудио при обнаружении сигнала на микрофонном входе, устраняя необходимость в отдельном ducking-процессоре. Для упрощения настройки аудио MPS 602 оснащён передней панелью управления для контроля микрофонного и программного аудио на выходе, благодаря чему можно осуществлять независимое регулирование громкости микрофонного и программного аудио, а также его приглушение. Доступ ко всем предлагаемым функциям и дополнительным возможностям настройки и регулировки аудио обеспечивается через ПО Product Configuration Software с интуитивным интерфейсом GUI.

Коммутатор MPS 602 выпускается в трех вариантах, два из которых оснащены встроенным усилителем мощности. MPS 602 – это модель без усилителя мощности с регулируемым выходом предусилителя. MPS 602 SA выполняет усиление стереосигнала с выходом 50 Вт rms на канал в линию с сопротивлением 4 Ом и 25 Вт rms на канал при сопротивлении 8 Ом, тогда как MPS 602 MA – моноусиление на 70 В с выходной мощностью 100 Вт rms. Обе модели с усилением мощности оснащены уникальной запатентованной технологией CDRS™ (подавление пульсаций напряжения класса D) от Extron, которая обеспечивает плавную, гладкую форму аудиоволны, а также более точный сигнал по сравнению с обычными усилителями этого класса.

Различные варианты управления и функционирования

MPS 602 оснащён передней панелью управления для прямой коммутации входов и регулирования громкости микрофонного и программного аудио. Устройство также выполняет автоматическую коммутацию между входами для оптимизации работы системы при инсталляции в таких местах, как кафедры или под столом для переговоров. Предлагается возможность удалённой настройки и управления по RS‑232 и через USB. MPS 602 смонтирован в металлический корпус высотой 1U, в полную ширину стойки, и может быть с лёгкостью интегрирован в различные системы.

Технические характеристики

• Интегрирует сигналы источников HDMI, RGB и аудио в презентационные системы
• Входы: три входа HDMI, один вход по витой паре DTP^® на разъёме RJ-45, два входа для RGB-видео на 15-контактных разъёмах HD, пять балансных/небалансных входов для стереоаудио на разъёмах под зажим, один аудиовход микрофонного/линейного уровней на разъёме под зажим
• Выходы: один выход по витой паре DTP на разъёме RJ-45 или выход HDMI с возможностью переключения, один выход для RGB-видео на 15-контактном разъёме HD, один фиксированный аудиовыход на разъёме под зажим, один регулируемый выход стереоаудио на разъёме под зажим, выходы громкоговорителя на 4-полюсном разъёме под зажим 5 мм (для модели MPS 602 SA) или на 2-полюсном разъёме под зажим 5 мм (для модели MPS 602 MA)
• Один вход DTP, три входа HDMI и два входа RGB — MPS 602 обеспечивает коммутацию между источниками HDMI и аналогового видео.
• Возможность выбора выхода HDMI или DTP — входной сигнал может быть направлен к выходу HDMI или DTP.
• Независимая коммутация входного сигнала RGB — независимая коммутация входных сигналов RGB к локальному выходу RGB.
• Интегрированные вход и выход DTP поддерживают передачу видео, сигналов управления и аналогового аудио на расстояние до 100 м по одному экранированному кабелю CATx — цифровая передача сигналов HDMI, DisplayPort, DVI, 3G‑SDI и VGA, а также сигналов управления и аналогового аудио до 100 м по одному экранированному кабелю CATx, обеспечивая высокую надёжность и максимальную производительность на простой в установке кабельной инфраструктуре.
• Поддержка компьютерных разрешений и видеоразрешений до 1920x1200, включая 1080p/60 и 2K — MPS 602 поддерживает передачу цифровых сигналов на 100 м по экранированному кабелю витой пары и обеспечивает превосходное качество изображения при самых высоких разрешениях.
• Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
• Совместимость с экранированным кабелем витой пары CATx — MPS 602 полностью поддерживает максимальную дистанцию передачи сигналов до 100 м со всеми совместимыми разрешениями при использовании экранированного кабеля витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Сквозной канал для двунаправленных сигналов RS-232 и ИК для управления AV-устройствами — двунаправленные сигналы управления RS-232 и ИК могут передаваться вместе с видеосигналом через подключение DTP, позволяя управлять удалённым устройством без использования дополнительных кабелей. Передача двунаправленных сигналов управления устраняет необходимость в отдельных кабелях от системы управления к удалённым устройствам.
• Удалённое питание ряда передатчиков и приёмников серии DTP — MPS 602 может обеспечить подачу питания ряду передатчиков DTP и приёмников DTP через соединение по витой паре, устраняя необходимость в отдельных блоках питания на удалённых устройствах.
• Совместимость со всеми моделями серии DTP и устройствами с поддержкой DTP — возможно комбинирование с передатчиками в настольном и настенном форм-факторах, а также с другими устройствами c DTP согласно требованиям проекта.
• Цифровое преобразование аналоговых входных сигналов — аналоговые сигналы оцифровываются, что гарантирует передачу безупречного, высококачественного цифрового видеосигнала на целевой дисплей.
• Совместимость с HDCP — полностью поддерживает HDCP-зашифрованные источники с возможностью отключения авторизации для незашифрованного контента.
• Поддерживает спецификации HDMI: скорость передачи данных до 6,75 Гбит/с, 3D и аудиоформаты HD без потерь
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и корректное отображение на дисплее.
• Эмбедирование аудио в HDMI-поток — входящие аналоговые аудиосигналы могут быть эмбедированы в выходной сигнал HDMI.
• Деэмбедирование аудиосигнала из HDMI — эмбедированное в HDMI двухканальное аудио формата PCM может быть извлечено для передачи к аналоговым выходам.
• Вход микрофонного/линейного уровней с фантомным питанием 48 В — источник аудио микрофонного или линейного уровня может быть микширован с программным аудио. Функция фантомного питания 48 В позволяет использовать конденсаторные микрофоны.
• Приглушение микрофона при проявлении приоритетного сигнала (ducking) — автоматически уменьшает уровень громкости программного аудио при обнаружении сигнала на микрофонном входе, исключая необходимость в отдельном ducking-процессоре.
• Независимая коммутация аудио (audio breakaway) — обеспечивает возможность отделения аналогового аудио от соответствующего ему видеосигнала, вывода к аудиовыходам и отдельной коммутации аналоговых аудиоканалов.
• Регулировка громкости на выходе — MPS 602 обеспечивает регулировку громкости и блокировку сигнала для выходов программного аудио и выходов от усилителей, а также отдельную регулировку громкости и блокировку сигнала микрофонов.
• Доступны модели с энергосберегающим стерео- или моноусилителем класса D:

  2 x 50 Вт @ 4 Ом; 2 x 25 Вт @ 8 Ом

  1 x 100 Вт @ 70 В — модель MPS 602 SA оборудована стереоусилителем мощности с выходом 50 Вт на канал в 4 Ом и 25 Вт на канал в 8 Ом, тогда как MPS 602 MA – моноусилителем на 70 В с выходной мощностью 100 Вт rms. Особенностью обеих моделей является уникальный, высокоэффективный и улучшенный дизайн Extron класса D с запатентованной технологией CDRS™ (подавление пульсаций напряжения класса D), которая обеспечивает плавную, гладкую форму аудиоволны, а также улучшенную точность сигнала по сравнению с обычными усилителями этого класса. CDRS устраняет признаки высокочастотной пульсации переключения в усилителях класса D, являющейся источником радиоизлучений, которые могут вызывать помехи в работе чувствительного AV-оборудования (например, беспроводных микрофонов).
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без необходимости управления в таких местах, как кафедры или пространство под столами для переговоров. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
• Блокировка выхода (muting) по выбору — видео и аудио могут быть заблокированы на выходе по отдельности.
• Защитная блокировка передней панели — блокирование как всех функций, расположенных на передней панели, так и некоторых: регулировки громкости микрофона и блокировки сигнала; доступ к ним возможен при управлении по USB или RS-232.
• Порт управления по RS-232 — возможность использования команд последовательного интерфейса для полноценного управления и конфигурирования с помощью программы управления Extron на базе Windows^® или интеграция устройства в систему управления. В оборудовании Extron применяется протокол SIS™ (Simple Instruction Set), набор базовых команд ASCII для несложного и быстрого программирования.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для портов DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Простая установка и пусконаладка с помощью программного обеспечения Extron для настройки устройств PCS (Product Configuration Software) — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Монтаж в стойку 1U, металлический корпус в полную ширину стойки
• В комплекте фиксаторы LockIt^® для кабеля HDMI
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты

Информация для заказа

• MPS 602 - Регулируемый выход предусилителя - без усилителя, DTP 330 / партномер 60-1313-51
• MPS 602 SA - Стереоусилитель мощности 2 x 50 Вт, DTP 330 / партномер 60-1314-51
• MPS 602 MA - Моноусилитель мощности 100 Вт, 70 В, DTP 330 / партномер 60-1315-51

Схема AV-системы

Интеграция комнаты для переговоров
