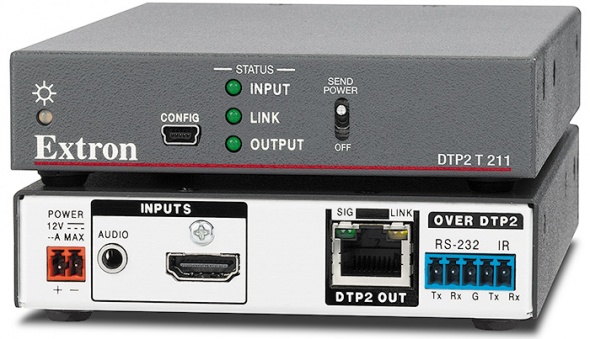

Extron DTP2 T 211

Внимание! Передатчик Extron DTP2 T 211 снимается с производства в 2025 году. Оборудование на замену предлагается в разделе: Системы AV-коммутации Extron

DTP2 T 211 от Extron – это цифровой передатчик по витой паре сигналов HDMI, аудио и двунаправленных сигналов RS‑232 и ИК устройствам Extron с поддержкой DTP^® на длинные дистанции до 100 метров по одному экранированному кабелю CATx. Он поддерживает видеоразрешения 4K/60 с семплированием цвета 4:4:4 и совместим со стандартом HDCP 2.2. Сигналы аналогового стереоаудио могут быть эмбедированы в цифровой видеосигнал на выходе. Благодаря компактному размеру корпуса и возможности удалённого питания DTP2 T 211 является идеальным решением для не привлекающей внимания установки на трибунах, под столами или в любых других местах в соответствии с требованиями проекта.

HDCP 2.2-совместимый передатчик DTP2 T 211 обеспечивает надёжную передачу на длинные дистанции сигналов HDMI с поддержкой технологии HDR, Deep Color до 12 бит, сквозного канала для CEC и эмбедированных аудиоформатов HD без потерь. Кроме того, между источником и дисплеем постоянно поддерживается DDC-передача данных EDID и HDCP, гарантируя прямую совместимость и оптимальное качество передачи сигнала между устройствами.

DTP2 T 211 также предлагает подключение для передачи аналогового стереоаудио матричному или обычному коммутатору, а также процессору обработки сигналов с поддержкой DTP. Сигналы аналогового стереоаудио могут быть по выбору эмбедированы в цифровой видеосигнал на выходе и переданы через подключение на витой паре. DTP2 T 211 может быть настроен на выполнение следующих функций: передача эмбедированного цифрового аудио, эмбедирование аналогового аудио или автоматическое эмбедирование аналогового аудио, если цифровой аудиосигнал не обнаружен. Аудиосигнал передаётся по тому же экранированному кабелю витой пары, по которому передаются видео и сигналы управления, что устраняет необходимость в использовании отдельного кабеля.

DTP2 T 211 предлагает интеграторам и другие удобные функции, упрощающие инсталляцию системы. Он поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для контроля работы AV‑устройств. DTP2 T 211 может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP2. Кроме этого, передатчик можно настроить на передачу питания подключённому приёмнику DTP2, что позволит обоим устройствам использовать один блок питания.

DTP2 T 211 может быть использован совместно с презентационным матричным коммутатором Extron серии DTP CrossPoint^® или другими устройствами с DTP для поддержки источников в удалённых точках. Передатчик разработан в металлическом корпусе высотой 2,5 см в четверть ширины стойки. Низкопрофильный дизайн позволяет незаметно разместить устройство на трибунах и под столами.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ-45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

Технические характеристики

• Передаёт HDMI с сигналами управления и аналоговым аудио на 100 метров по экранированному кабелю CATx — DTP2 T 211 обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: один HDMI и один вход для аудио на разъёме стерео «мини-джек» 3,5 мм
• Выход: один выход DTP2 на витой паре на разъёме RJ‑45
• Поддержка компьютерных разрешений и видеоразрешений до 4K/60 с обработкой 4:4:4 — для поддержки разрешения 4K/60 с семплированием цвета 4:4:4 необходимо обеспечить подключение к соответствующему устройству с DTP2.
• Эмбедирование аналогового стереоаудио — сигналы аналогового стереоаудио могут быть по выбору эмбедированы в цифровой выходной видеосигнал и переданы через выход DTP. DTP2 T 211 может быть настроен на выполнение следующих функций: передача эмбедированного цифрового аудио, эмбедирование аналогового аудио или автоматическое эмбедирование аналогового аудио, если цифровой аудиосигнал не обнаружен.
• Поддерживаемые спецификации HDMI 2.0b включают в себя скорость передачи данных до 18 Гбит/с, HDR, Deep Color до 12 бит, 3D, аудиоформаты HD без потерь и сквозной канал для CEC
• Поддержка HDR (видео расширенного динамического диапазона) — обеспечивает увеличенный диапазон контрастности и расширенную цветовую гамму за счёт предоставления надлежащей полосы пропускания видео, глубины цвета и возможности обмена метаданными для HDR-видео.
• Поддержка HDCP 2.2 — отображение защищённого видеоконтента в формате 4K и поддержка предыдущих версий HDCP.
• Возможность удалённого питания — в целях упрощения инсталляции передатчик может удалённо получать питание от устройства с поддержкой DTP2 по кабелю витой пары. Его также можно настроить на передачу питания подключённому приёмнику DTP2.
• Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
• Совместимость с экранированным кабелем витой пары CATx — DTP2 T 211 полностью поддерживает максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 100 метров при использовании с экранированным кабелем витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Принимает дополнительное аналоговое стереоаудио — DTP2 T 211 принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары.
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалённым AV‑оборудованием без использования дополнительных кабелей.
• Поддержка различных форматов эмбедированного аудио — DTP2 T 211 совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Поддержка передачи данных EDID и HDCP — активная буферизация каналов DDC обеспечивает беспрерывный обмен данными между источником и дисплеем.
• Совместим со всеми приёмниками серии DTP, а также устройствами с поддержкой DTP — возможно комбинирование с приёмниками в настольном и настенном формфакторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• USB-порт на передней панели для настройки — предоставляет удобный доступ к данным и обновлениям прошивки.
• Светодиодные индикаторы наличия сигнала, питания и статуса подключения — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ-45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Высота 2,5 см, металлический корпус шириной в четверть стойки — благодаря низкопрофильному корпусу устройство может быть незаметно размещено в любом месте.
• В комплекте фиксаторы LockIt^® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

Информация для заказа

• DTP2 T 211 - Передатчик HDMI 4K/60 - 100 м / партномер 60-1631-52
