Extron DTP T DWP 4K 332 D

Внимание! Передатчик DTP T DWP 4K 332 D снимается с производства в 2024 году. Оборудование на замену предлагается в разделе: Системы AV-коммутации Extron

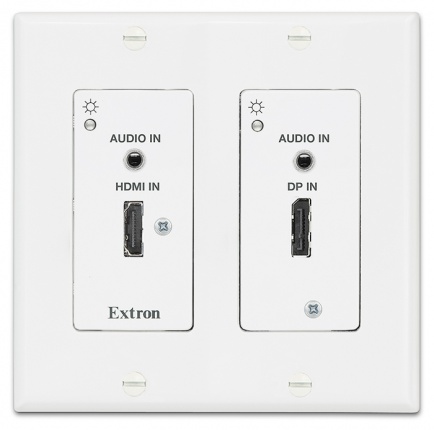

DTP T DWP 4K 332 D от Extron - это передатчик в форм-факторе Decorator с двумя входами для передачи DisplayPort или HDMI, аудио и сигналов управления устройствам Extron с поддержкой DTP^® 330 на расстояния до 100 метров по экранированному кабелю CATx. Он предлагает один вход DisplayPort и один вход HDMI с возможностью независимого подключения аналогового стереоаудио. DTP T DWP 4K 332 D поддерживает видеосигналы с разрешениями до 4K, в том числе 2560x1600. Эмбедирование аналогового стереоаудио и удалённое управление по RS‑232 оптимизируют процесс интеграции в профессиональные сферы с высокими требованиями. Удобные для интегратора функции включают EDID Minder^®, автоматическую коммутацию входов, возможность удалённого питания и сквозные двунаправленные порты RS‑232 и ИК для удалённого управления AV‑устройствами. Возможность настенного монтажа обеспечивает удобство размещения входных подключений именно там, где необходимо.

HDCP-совместимый передатчик DTP T DWP 4K 332 D осуществляет надёжную коммутацию и передачу сигналов DisplayPort и HDMI. DTP T DWP 4K 332 D может автоматически переключаться между цифровыми источниками, а также поддерживает удалённое управление по RS‑232 для свободного функционирования без внешнего управления. В дополнение к этому передатчик предлагает отдельные подключения для эмбедирования аналогового стереоаудио в цифровой выходной видеосигнал для передачи через выход DTP. Чтобы соответствовать требованиям инсталляции, устройство предлагает опцию передачи аналогового аудио вместе с сигналами видео и управления по тому же экранированному кабелю витой пары матричному коммутатору, обычному коммутатору или процессору обработки сигналов с поддержкой DTP 330.

Для улучшения и упрощения интеграции источников и дисплеев, а также для оказания содействия в обеспечении оптимального функционирования системы DTP T DWP 4K 332 D использует технологию EDID Minder. EDID Minder - это эксклюзивная технология Extron, которая управляет обменом данными EDID между устройствами отображения и входящим источником, гарантируя корректное отображение видеоформатов на дисплее. DTP T DWP 4K 332 D также автоматически настраивает количество бит глубины цвета согласно данным EDID-дисплея, предотвращая цветовые несоответствия между источником и устройством отображения.

DTP T DWP 4K 332 D поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для управления работой AV‑устройств. В целях упрощения инсталляции передатчик может удаленно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP 330. Это облегчает установку и позволяет обоим устройствам использовать один блок питания. DTP T DWP 4K 332 D может быть использован совместно с презентационным матричным коммутатором Extron DTP CrossPoint^® или другими устройствами с DTP 330 для поддержки источников в удалённых точках. Передатчик монтируется в прилагаемую двухганговую настенную панель Decorator, что обеспечивает незаметную установку в стене, на кафедрах или в напольных лючках.

Имеется возможность настройки выхода DTP на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, включая двунаправленные сигналы RS‑232 и ИК на расстояние до 100 метров по экранированному кабелю CATx.

Управление устройством DTP T DWP 4K 332 D может осуществляться через USB или RS‑232. Настройка DTP T DWP 4K 332 D легко выполняется в программном обеспечении PSC (Product Configuration Software) от Extron с удобным, простым для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пуско-наладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность настройки нескольких устройств в течение одного сеанса.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

Технические характеристики

• Передаёт DisplayPort или HDMI, а также сигналы управления и аналоговое аудио на расстояние до 100 метров по экранированному кабелю CATx — DTP T DWP 4K 332 D обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: один DisplayPort, один HDMI и два входа для аудио на разъёме стерео «мини-джек» 3,5 мм
• Выход: один выход DTP^® 330 на витой паре на разъёме RJ‑45
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без внешнего управления в таких точках расположения, как кафедры или напольные лючки. При наличии нескольких активных входов вход с наибольшим порядковым номером, на котором присутствует активный видеосигнал, становится приоритетным.
• Поддержка компьютерных и видеоразрешений до 4K
• Эмбедирование аналогового стереоаудио — сигналы аналогового стереоаудио могут быть по выбору эмбедированы в цифровой выходной видеосигнал и переданы через выход DTP. Входы DisplayPort и HDMI могут быть настроены на выполнение следующих функций: передача эмбедированного цифрового аудио, эмбедирование аналогового аудио или автоматическое эмбедирование аналогового аудио, если цифровой аудиосигнал не обнаружен.
• Возможность удалённого питания — в целях упрощения инсталляции передатчик может дистанционно получать питание от устройства с DTP 330 по кабелю витой пары.
• Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
• Совместим с экранированным кабелем витой пары CATx — DTP T DWP 4K 332 D полностью поддерживает максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 100 метров при использовании экранированного кабеля витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Независимые входы для аналогового аудио — DTP T DWP 4K 332 D предлагает два независимых подключения аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары.
• Поддержка скорости передачи данных DisplayPort SST (Single Stream Transport) до 10,8 Гбит/с
• Поддерживает следующие спецификации HDMI: скорость передачи данных до 10,2 Гбит/с, глубина цвета до 12 бит, 3D и аудиоформаты HD без потерь
• Выход DTP совместим с устройствами с интерфейсом HDBaseT — выход DTP может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
• Поддержка различных форматов эмбедированного аудио — DTP T DWP 4K 332 D совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками DisplayPort и HDMI.
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалённым AV‑оборудованием без использования дополнительных кабелей.
• Совместимость с HDCP — отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам имитировать совместимость с HDCP или её отсутствие при подключении источника, который автоматически зашифровывает контент при обнаружении HDCP-совместимого оборудования. Контент, защищённый от незаконного копирования, отображаться не будет.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и корректное отображение на дисплее.
• Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для каждого цифрового видеовхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по светодиодным индикаторам на передней панели, RS‑232 или USB особенно удобна для операторов систем и персонала службы поддержки.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Автоматическое управление глубиной цвета — DTP T DWP 4K 332 D автоматически настраивает количество бит глубины цвета согласно данным EDID-дисплея, предотвращая цветовые несоответствия между источником и дисплеем.
• Совместим со всеми приёмниками серии DTP 330, а также устройствами, оборудованными DTP 330 — возможно комбинирование с приёмниками в настольном и настенном форм-факторах, а также с другими устройствами c DTP 330 в соответствии с требованиями проекта.
• Порт управления по RS‑232 — возможность использования команд последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ - «Simple Instruction Set», набор базовых команд ASCII для несложного и быстрого программирования.
• USB-порт для настройки на передней панели
• Светодиодные индикаторы наличия сигнала, статуса HDCP и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Простая установка и пуско-наладка с помощью программного обеспечения для настройки устройств PSC (Product Configuration Software) от Extron — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Монтаж в прилагаемую двухганговую настенную панель Decorator — двухганговая настенная панель в стиле Decorator выпускается в чёрном или белом цвете для сочетания с различным интерьером.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
