Extron DTP T 3G-SDI 330 D
|
Внимание! Передатчик DTP T 3G-SDI 330 D снят с производства в 2020 году! |

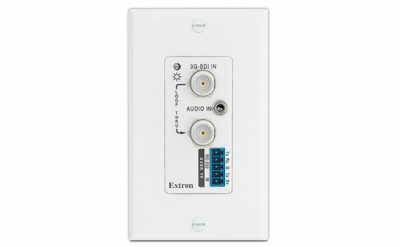

DTP T 3G‑SDI 330 D – это передатчик Extron в формфакторе одноганговой панели Decorator для передачи 3G‑SDI, HD‑SDI или SDI, аудио и двунаправленных сигналов RS‑232 и ИК на длинные дистанции до 100 м устройствам Extron с поддержкой DTP® 330 по одному экранированному кабелю CATx. Он обеспечивает плавную интеграцию широковещательных видеосигналов в систему DTP с поддержкой скорости передачи видео до 2,97 Гбит/с. Передатчик принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары. Он также предлагает ряд удобных для интегратора функций, таких как вход с локальным выходом, возможность удалённого питания и сквозные двунаправленные сигналы RS‑232 и ИК для удалённого управления AV-устройствами. Возможность компактного настенного монтажа DTP T 3G‑SDI 330 D обеспечивает удобство размещения входных подключений именно там, где необходимо.
DTP T 3G‑SDI 330 D осуществляет надёжную передачу сигналов 3G‑SDI. Передатчик также предлагает подключение для передачи аналогового стереоаудио матричному коммутатору, обычному коммутатору или процессору обработки сигналов с поддержкой DTP 330. Аналоговые стереосигналы передаются по тому же экранированному кабелю витой пары, что и 3G‑SDI и сигналы управления, что устраняет необходимость в отдельном кабеле для поддержки аналогового аудио на устройстве с DTP 330. Чтобы соответствовать требованиям инсталляции, DTP T 3G‑SDI 330 D может передавать выбранную пару каналов AES как эмбедированное цифровое аудио.
Передатчик витой пары предлагает интеграторам и другие удобные возможности, оптимизирующие инсталляцию системы. DTP T 3G‑SDI 330 D поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для контроля работы AV‑устройств. Кроме этого, передатчик может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP 330, что позволяет совместно использовать один блок питания. Для улучшения и упрощения интеграции DTP T 3G‑SDI 330 D предлагает автоматическую эквализацию для компенсации потерь на входе и перетактирование на локальном выходе SDI. Эквализация на входах восстанавливает форму и тайминги входящих сигналов 3G‑SDI, сокращая необходимость в дополнительных устройствах обработки за счёт усиления слабого сигнала или компенсации потерь в длинных кабелях от источников.
Передатчик DTP T 3G‑SDI 330 D защищён от стандартных патологических сигналов, включая тестовые таблицы, определённые стандартами SMPTE RP 178 и SMPTE RP 198 для сигналов 3G‑SDI, HD‑SDI и SDI. Защита от стандартных патологических сигналов позволяет DTP T 3G‑SDI 330 D надёжно передавать эти сигналы без потери качества видео.
DTP T 3G‑SDI 330 D выполняет внутреннее преобразование сигналов для полной совместимости со всеми приёмниками серии DTP 330, а также устройствами с DTP 330. Он может быть использован совместно с презентационным матричным коммутатором DTP CrossPoint® от Extron для поддержки источников в удалённых точках. Он идеально подходит для совмещения источников вещательного типа, например, камер PTZ, с оборудованием профессионального и потребительского уровней в широком ряде проектов. Передатчик монтируется в прилагаемую одноганговую настенную панель Decorator, которая вмещается в стандартный одноганговый распределительный короб стандарта США. Настенный формфактор DTP T 3G‑SDI 330 D предоставляет возможность незаметного размещения на стенах, кафедрах и в напольных лючках.
Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.
Технические характеристики
- Передаёт 3G‑SDI, HD‑SDI или SDI с сигналами управления и аналоговым аудио на расстояние до 100 м по экранированному кабелю CATx — DTP T 3G‑SDI 330 D обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.

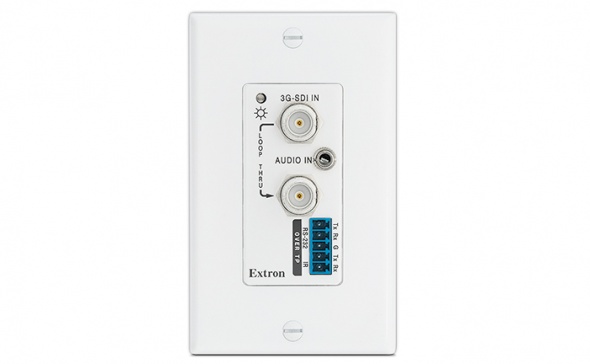

- Входы: один вход 3G‑SDI/HD-SDI/SDI с локальным выходом loop-through на разъёмах BNC, один вход для аудио на разъёме стерео «мини-джек» 3,5 мм

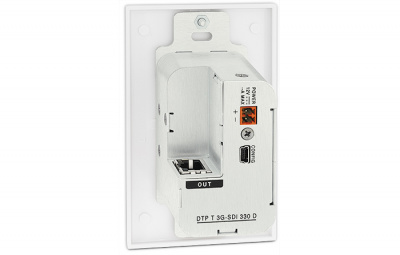

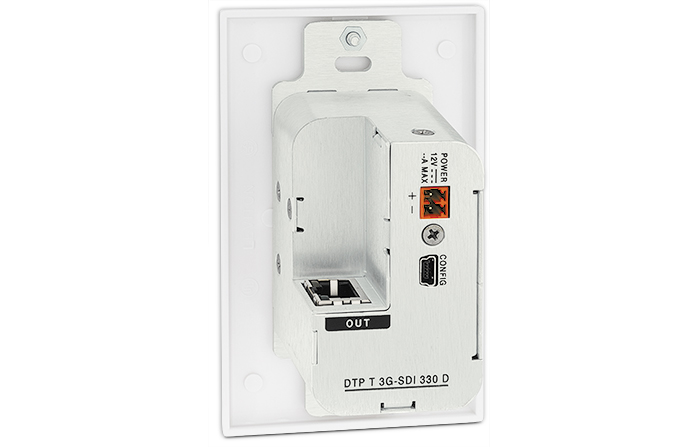

- Выход: один выход DTP® 330 на витой паре на разъёме RJ‑45
- Принимает сигналы 3G-SDI/HD-SDI/SDI со скоростью передачи до 2,97 Гбит/с — DTP T 3G‑SDI 330 D поддерживает видеоформаты от 480i и 576i до 1080p/60 и 2K. Устройство соответствует стандартам цифрового видео SMPTE 259M, 292M, 424M и ITU.
- Вход 3G-SDI/HD-SDI/SDI с локальным выходом — локальный выход 3G‑SDI позволяет подключить выходной сигнал к локальному монитору.
- Эквализация для компенсации потерь на входе и перетактирование на локальном выходе — осуществляет автоматическую эквализацию входящих сигналов 3G-SDI, а также восстанавливает форму и тайминги сигналов на локальном выходе.
- Возможность удалённого питания — в целях упрощения инсталляции передатчик может дистанционно получать питание от устройства с DTP 330 по кабелю витой пары.
- Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
- Совместим с экранированным кабелем витой пары CATx — DTP T 3G‑SDI 330 D полностью поддерживает максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 100 м при использовании экранированного кабеля витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
- Принимает дополнительное аналоговое стереоаудио — DTP T 3G‑SDI 330 D принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары. Аналоговое аудио не эмбедируется в цифровой видеосигнал.
- Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV-устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалённым AV‑оборудованием без использования дополнительных кабелей.
- Поддержка эмбедированного аудио SDI — DTP T 3G‑SDI 330 D может передавать выбранную из эмбедированного цифрового аудио пару каналов AES.
- Защита от стандартных патологических сигналов — передатчик DTP T 3G‑SDI 330 D защищён от стандартных патологических сигналов, включая тестовые таблицы, определённые стандартами SMPTE RP 178 и SMPTE RP 198 для сигналов 3G‑SDI, HD‑SDI и SDI.
- USB-порт для настройки
- Совместим со всеми приёмниками серии DTP 330, а также устройствами с поддержкой DTP 330 — возможно комбинирование с приёмниками в настольном и настенном формфакторах, а также с другими устройствами c DTP 330 в соответствии с требованиями проекта.
- Светодиодный индикатор наличия сигнала и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
- Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
- Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.

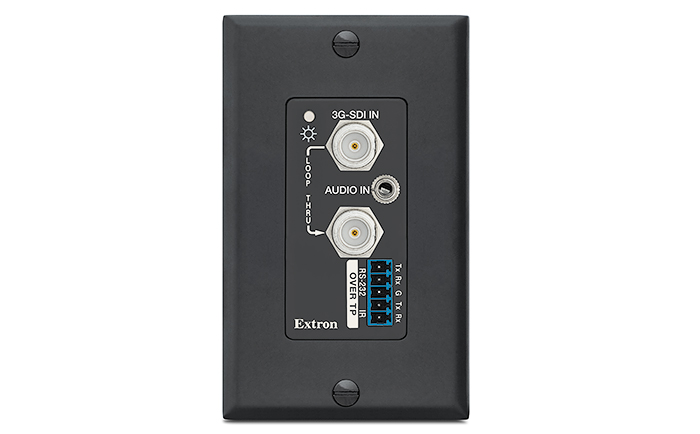

- Монтаж в прилагаемую одноганговую настенную панель Decorator — одноганговая настенная панель в стиле Decorator выпускается в чёрном или белом цвете для сочетания с различными интерьерами.
- Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
- На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
Информация для заказа
- DTP T 3G-SDI 330 D - Передатчик Decorator для 3G-SDI, цвет белый - 100 м / партномер 60-1479-53
- DTP T 3G-SDI 230 D - Передатчик Decorator для 3G-SDI, цвет чёрный - 70 м / партномер 60-1479-12
- DTP T 3G-SDI 230 D - Передатчик Decorator для 3G-SDI, цвет белый - 70 м / партномер 60-1479-13
Схема AV-системы
