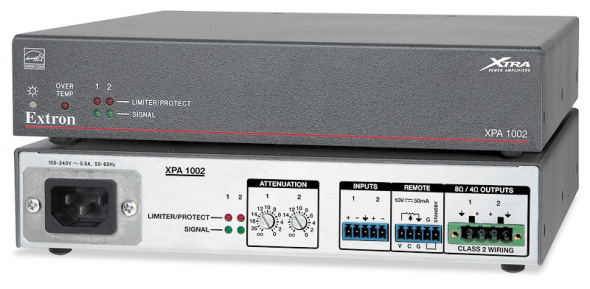

Extron XPA 1002

Внимание! Усилитель Extron XPA 1002 снимается с производства в 2022 году. Оборудование на замену предлагается в разделе Оборудование звукоусиления Extron.

XPA 1002 серии Extron XTRA™ представляет собой усилитель мощности c конвекционным охлаждением высотой 1U, в половину ширины стойки, с двумя каналами по 100 Ватт на канал. В данную серию входят версии с низким и высоким импедансом для обеспечения самых разнообразных потребностей. Усилитель XPA 1002 отвечает требованиям ENERGY STAR^® и отличается эксклюзивным, высокоэффективным и улучшенным дизайном класса D, разработанным Extron. Особенностью устройства также является запатентованная технология CDRS™ (Ripple Suppression Class D) - подавление пульсаций напряжения класса D, обеспечивающая ровную, чёткую форму аудиоволны, а также улучшенную точность сигнала в сравнении с обычными усилителями класса D. XPA 1002 смонтирован в металлический корпус шириной в половину стойки, что экономит место, и весит всего 1,1 кг. Уникальный, эффективный дизайн Extron предотвращает нагревание усилителя и обеспечивает конвекционное охлаждение.

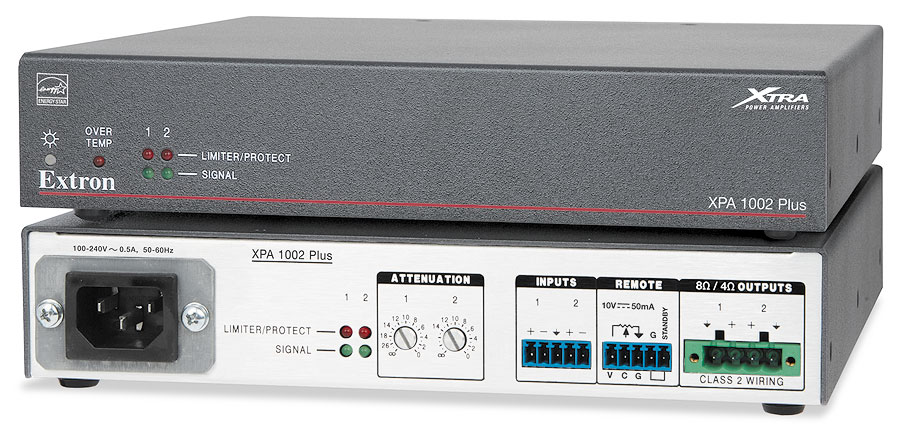

XPA 1002 и XPA 1002 Plus

Двухканальный усилитель XPA 1002 выполняет усиление в 100 Вт rms на канал при сопротивлении 4 Ом или 60 Вт rms на канал при 8 Ом, а модель XPA 1002 Plus обеспечивает выход 100 Вт rms на канал при сопротивлении 4 или 8 Ом. Обе модели могут работать в режиме моста с выходом 200 Вт от одного канала в линию с сопротивлением 8 Ом. XPA 1002 и XPA 1002 Plus представляют собой идеальное решение, выполняя усиление речи и программного аудиоматериала для стереосистем или двух комплектов потолочных громкоговорителей 8 Ом в системах на две зоны. Эти усилители профессионального класса также характеризуются показателем сигнал/шум 105 дБ при коэффициенте нелинейных искажений 0,05%.

Для инсталляций с необходимостью в регулировке громкости и отключении звука вне места расположения усилителя, предлагается возможность удалённого управления при использовании XPA 1002 или XPA 1002 Plus с помощью опционального аналогового контроллера громкости и отключения звука Extron VCM 100 или VCM 200, либо аналогового контроллера громкости VC 50.

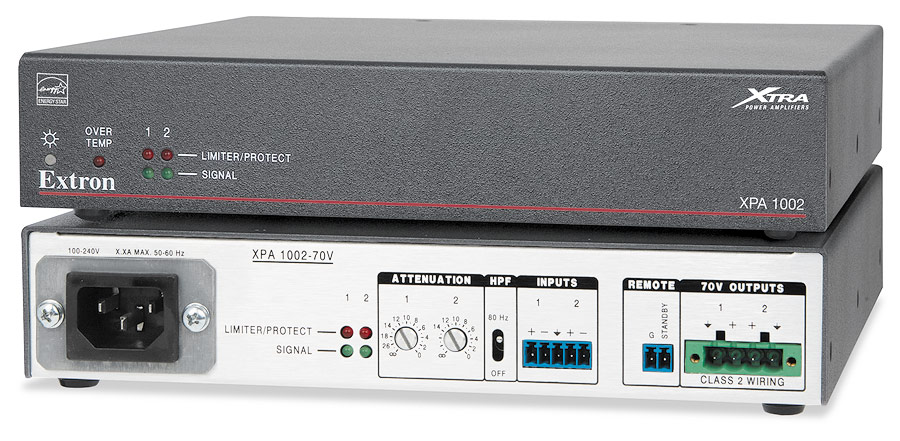

XPA 1002-70V и XPA 1002-100V

Двухканальные устройства XPA 1002-70V и XPA 1002-100V выполняют усиление с выходом 100 Вт rms на канал для трансляционных акустических систем 70 В или 100 Вт в инсталляциях с усилением речи и распределённым акустическим усилением. Эти профессиональные усилители характеризуются показателем сигнал/шум 100 дБ при коэффициенте нелинейных искажений 0,1%. XPA 1002-70V и XPA 1002-100V также включают в себя переключатель ВЧ-фильтра, который вырезает частоты ниже 80 Гц для предотвращения перегрузки трансформаторов громкоговорителя.

Энергосберегающий усилитель с автоматическим выключением

Усилитель XPA 1002 стандарта ENERGY STAR - это энергосберегающее устройство, которое экономит потребление энергии и сокращает расходы. Благодаря функции автовыключения, которая автоматически переводит усилитель в режим ожидания «standby» после 25 минут простоя, устройство потребляет всего 10 Ватт, если не используется, и меньше 1 Ватт в режиме «standby».

XPA 1002 разработан в компактном корпусе 1U в половину ширины стойки. Этот усилитель пленум UL 2043-сертифицирован при использовании с опциональным комплектом Flexible Conduit Adapter Kit, что обеспечивает скрытый монтаж над подвесным потолком для предотвращения кражи, и в то же время удобство размещения AV-оборудования.

XPA 1002 принимает балансные и небалансные входные сигналы и включает утопленные регуляторы уровня с фиксированными позициями на задней панели для предотвращения случайного изменения настроек. Данные регуляторы позволяют настроить систему усиления звука или установить индивидульные уровни для каждой зоны. Дополнительно, XPA 1002 предлагает несколько схем защиты, которые мгновенно активируются при фиксировании аварийного состояния, например, перегрева. Передовая технология автоматической защиты от клиппинга предохраняет громкоговорители от искажений при клиппинге.

Технические характеристики

• Входы: балансное или небалансное стереоаудио на 5-пиновом разъёме под зажим 3,5 мм
• Выходы громкоговорителя: 4-пиновый разъём с винтовым зажимом, 5 мм
• Выходная мощность - 200 Вт rms:
  1. XPA 1002 - 2 x 60 Вт @ 8 Ом, 2 x 100 Вт @ 4 Ом, либо 1 x 200 Вт @ 8 Ом (режим моста)
  2. XPA 1002 Plus - 2 x 100 Вт @ 4 или 8 Ом, либо 1 x 200 Вт @ 8 Ом (режим моста)
  3. XPA 1002-70V - 2 x 100 Вт @ 70 В
  4. XPA 1002-100V - 2 x 100 Вт @ 100 В
• Усилитель стандарта ENERGY STAR^®
• Профессиональные показатели сигнал/шум и коэффициента нелинейных искажений — XPA 1002 обеспечивает функционирование системы на профессиональном уровне. Модели XPA 1002 на 4 /8 Ом характеризуются показателем сигнал/шум 105 дБ при коэффициенте THD+N менее 0,05%, а XPA 1002-70V и XPA 1002-100V имеют показатель сигнал/шум 100 дБ и 0,1% THD+N.
• Запатентованная Extron технология CDRS™ - подавление пульсаций напряжения класса D — CDRS является технологией Extron, которая обеспечивает ровную, чёткую форму аудиоволны, а также улучшение качества сигнала в сравнении с обычными усилителями класса D. CDRS устраняет признаки высокочастотной пульсации переключения в усилителях класса D, являющейся источником радиоизлучений, которые могут вызывать помехи в работе чувствительного AV-оборудования, такого как беспроводные микрофоны.
• Конвекционное охлаждение (без вентиляторов) — XPA 1002 не требует наличия внутренних вентиляторов для охлаждения, обеспечивая надёжную, бесшумную работу. Он предотвращает нагревание по сравнению с обычными усилителями, благодаря чему идеально подходит для монтажа в стойки.
• Низкий пусковой ток исключает необходимость последовательного включения группы усилителей — позволяет нескольким усилителям серии XTRA получать питание одновременно, не перегружая сеть электропитания. Это устраняет потребность в фазном питании.
• Компенсация коэффициента мощности удаляет гармонические составляющие с линии питания — XPA 1002 использует технологию коррекции коэффициента мощности, которая сглаживает пиковое значение потребляемого усилителем тока, таким образом, снижая наличие высокочастотных гармоник на линии питания и, следовательно, предотвращая передачу слышимых помех на другое аудиооборудование в системе.
• Корпус с монтажом в стойку 1U, шириной в половину стойки — XPA 1002 экономит место в стойке для многих инсталляций.

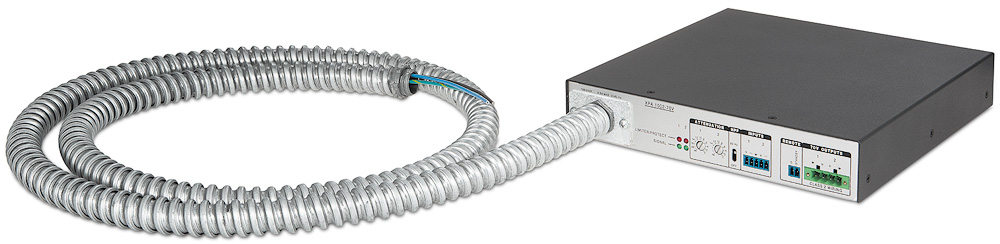

• Пленум UL 2043-сертифицирован при использовании с опциональным комплектом Flexible Conduit Adapter Kit — XPA 1002 соответствует стандарту пожарной безопасности UL 2043 для инсталляции в пленум-полости над подвесным потолком при использовании опционального комплекта Flexible Conduit Adapter Kit, номер по каталогу - 70-228-02. Возможность размещения в пространстве над потолком позволяет скрыть усилитель для предотвращения кражи, а также является удобным решением для монтажа устройства в тесных помещениях.
• Режим автоматического отключения и быстрого включения — XPA 1002 соответствует требованиям стандарта ENERGY STAR благодаря функции автовыключения, которая автоматически переводит усилитель в режим ожидания «standby» после 25 минут простоя, значительно снижая энергопотребление. Усилитель быстро возвращается в режим полной мощности в течение одной секунды после обнаружения сигнала.
• Утопленные в заднюю панель регуляторы уровня с фиксированными позициями — обеспечивают затухание входных сигналов для настройки каскада усиления в аудиосистеме, включая системы на две зоны. Они расположены на задней панели, чтобы исключить возможность сбоя настроек по вине пользователей.
• Автоматическая защита от клиппинга — определяет случаи возникновения клиппинга путём сравнения входных и выходных форм волны. Усиление автоматически уменьшается без слышимых артефактов для защиты громкоговорителей от искажений при клиппинге.
• Несколько схем защиты — активируются во время коротких замыканий на выходе, перегрева или сбоя на линии постоянного тока во избежание повреждения усилителя и громкоговорителей.
• Порт удалённого управления режимом «Standby» — позволяет дистанционного отключить XPA 1002, если не используется, что снижает эксплуатационные расходы.
• Порт удалённого управления громкостью и отключением звука для низкоомных моделей — в стандартных инсталляциях без использования систем управления, этот порт позволяет дистанционно управлять моделями XPA 1002 на 4 / 8 Ом при помощи опционального аналогового контроллера громкости и отключения звука Extron VCM 100 или VCM 200, либо аналогового контроллера громкости VC 50.
• ВЧ-фильтр для трансляционной модели — этот ВЧ-фильтр с переключателем, доступный на моделях XPA 1002 с 70 В и 100 В, вырезает частоты ниже 80 Гц для предотвращения перегрузки трансформаторов громкоговорителя.
• Режим моста на выходах для низкоомных моделей — выходная мощность моделей XPA 1002 на 4 / 8 Ом может быть удвоена эффективным способом за счёт мостового включения выхода. Источник моноаудио подключён к левому и правому входу, а выход настроен на режим моста. Режим моста обеспечивает выходную мощность 200 Вт на канал при сопротивлении 8 Ом. Минимальный импеданс нагрузки при мостовом включении составляет 8 Ом. Для уточнения деталей подключения см. руководство по эксплуатации.
• Разъёмы для громкоговорителей с винтовым зажимом 5 мм — обеспечивают простое, надёжное подключение к акустическим кабелям от 22 до 12 AWG.
• Светодиодные индикаторы наличия сигнала и режима защиты на передней и задней панелях — обеспечивают отображение статуса наличия входного сигнала и активации схемы защиты с обеих сторон аппаратной стойки.
• Светодиодный индикатор перегрева на передней панели — указывает на то, что температура корпуса превышает оптимальное значение задолго до активации схемы защиты от перегрева.
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

Информация для заказа

• XPA 1002 - 60 Вт/канал @ 8 Ом / партномер 60-849-01
• XPA 1002 Plus - 100 Вт/канал @ 8 Ом / партномер 60-849-21
• XPA 1002-70V - 100 Вт/канал @ 70 В / партномер 60-1302-01
• XPA 1002-100V - 100 Вт/канал @ 100 В / партномер 60-1302-11

Схема AV-системы

Усиление программного аудио

Усиление потолочной аудиосистемы
