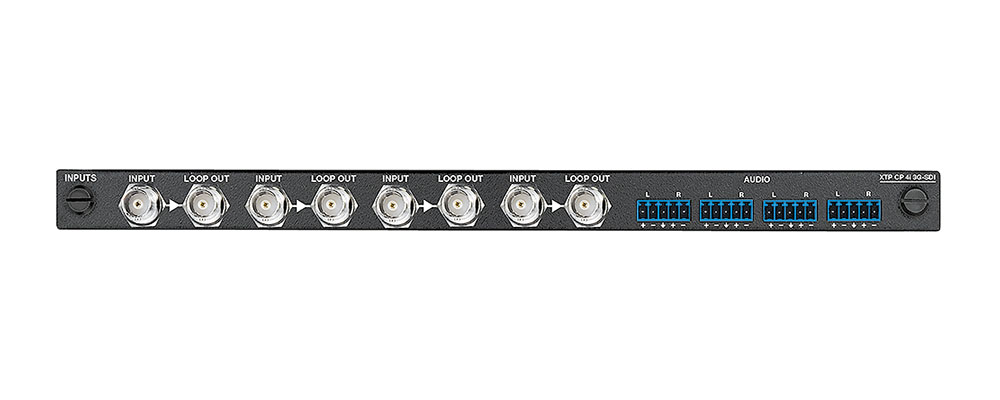

Extron XTP CP 4i 3G-SDI
|
Внимание! Плата XTP CP 4i 3G-SDI снимается с производства в 2024 году. Оборудование на замену предлагается в разделе "Системы AV-коммутации Extron". |
Плата XTP CP 4i 3G-SDI от Extron оснащена четырьмя входами для подключения сигналов 3G‑SDI к любому матричному коммутатору серий XTP II или XTP CrossPoint®. Каждый вход оснащен функцией автоматической компенсации потерь в кабеле для поддержания высокого качества сигналов, передаваемых на большое расстояние, а также локальными выходами loop-through с перетактированием для локальных мониторов или дополнительного распределения сигналов. Четыре входа для аналогового стереоаудио обеспечивают возможность эмбедирования, тогда как извлечение двухканального аудио стандарта AES – возможность более гибкого управления аудиосигналом и независимую коммутацию аудио (audio breakaway). Плата XTP CP 4i 3G‑SDI поддерживает скорость передачи данных до 2,97 Гбит/с, идеально подходит для подключения удаленных камер PTZ и других широковещательных видеоисточников профессионального класса и может применяться, например, для конференц-связи или прямой трансляции.
Плата XTP CP 4i 3G-SDI также оборудована четырьмя входами для балансного/небалансного стереоаудио с функцией независимой коммутации аудио (audio breakaway) для обеспечения гибкости коммутации и распределения сигналов. Аналоговые аудиосигналы оцифровываются в формат двухканального цифрового аудио PCM для независимой маршрутизации внутри системы. Для оптимизации интеграции стереоаудио также может быть эмбедировано в поток сигнала для распределения вместе с видео и сигналами управления. Возможна коммутация входящих сигналов к выходной плате XTP® для локального или удаленного распределения сигнала.
Для компенсации затухания слабых сигналов источников или потери сигнала при передаче по длинным кабелям плата XTP CP 4i 3G‑SDI оснащена функцией автоматической эквализации для компенсации потерь во входном кабеле и функцией перетактирования на локальных выходах SDI. Эквализация на входном кабеле восстанавливает форму и тайминги входящих сигналов, обеспечивая оптимальное качество сигнала во всей системе. Плата также использует обработку SD Pro Processing для деинтерлейсинга видеосигналов 480i и 576i для стабильного отображения на различных выходных устройствах.
Extron XTP Systems
Линейка XTP Systems от Extron обеспечивает полностью интегрированное решение для коммутации и распределения сигналов различных цифровых и аналоговых форматов. Оборудование данной серии поддерживает локальное подключение, а также возможность удаленной передачи видео высокого разрешения, аудио, RS-232 и Ethernet на расстояние до 100 м по одному экранированному кабелю CATx и на еще большее расстояние по оптоволокну. Каждая система совместима с HDCP и обеспечивает сверхбыструю, высоконадежную коммутацию цифровых сигналов при помощи технологии SpeedSwitch® от Extron.
Центральным устройством системы является матричный коммутатор XTP. Модульные матричные коммутаторы с возможностью расширения конфигураций от 4x4 до 64x64, в зависимости от размера шасси, могут быть наполнены широким ассортиментом входных и выходных матричных плат XTP. Входные и выходные платы обеспечивают прямые подключения HDMI, DVI, 3G‑SDI, VGA, видео и аудио к локальным источникам и дисплеям, а также передачу сигналов удаленным конечным точкам при использовании передатчиков и приемников XTP. Матричный коммутатор также может осуществлять передачу питания удалённому устройству XTP по кабелю CATx в зависимости от модели передатчика.
Онлайн-конфигуратор XTP System Builder предоставляет удобный доступ для полноценного проектирования системы. Эта программа также предлагает перечень компонентов с возможностью распечатки списка, информацию о ценах и заявку на расчёт стоимости проекта. После подтверждения и получения заказа входящее в комплект конфигурационное программное обеспечение XTP System позволит сразу же установить и настроить систему без особых усилий.
Удобное в использовании программное обеспечение предоставляет полный обзор всех устройств XTP на одном компьютере, что облегчает настройку, управление и мониторинг в режиме реального времени. Благодаря модульным компонентам с возможностью «горячей» замены, широкому выбору передатчиков и приемников XTP и расширенному мониторингу системы в режиме 24/7 оборудование XTP Systems может обеспечить непрерывную безаварийную работу на объектах особой важности.
Технические характеристики
- Четыре входа 3G-SDI со стереоаудио — обеспечивают локальное подключение 3G‑SDI вместе с отдельным аналоговым стереоаудио для передачи от матричных коммутаторов XTP II CrossPoint или XTP CrossPoint.
- Преобразовывает сигналы 3G‑SDI, HD‑SDI и SDI для передачи на большое расстояние в системе XTP Systems®
- Принимает сигналы 3G-SDI/HD-SDI/SDI со скоростью передачи до 2,97 Гбит/с — поддерживает видеоформаты от 480i и 576i до 1080p/60 и 2K.
- Автоматически адаптируется к цифровым видеостандартам SMPTE и ITU для передачи 3G‑SDI, HD‑SDI и SDI — для удовлетворения требований современных видеосистем соответствует стандартам SMPTE для видео (424M, 344M, 292M и 259M) и аудио (299M и 272M), а также стандартам цифрового видео ITU.
- Входы 3G-SDI/HD-SDI/SDI с локальным выходом — каждый локальный выход 3G‑SDI позволяет подключить выходной сигнал к локальному монитору.
- Эквализация для компенсации потерь на входе и перетактирование на локальных выходах — осуществляет автоматическую эквализацию входящих сигналов, а также восстанавливает форму и тайминги сигналов на локальных выходах.
- SD Pro Processing обеспечивает деинтерлейсинг видео стандартного разрешения — функция SD Pro Processing выполняет деинтерлейсинг сигналов 480i и 576i для совместимости с дисплеями HDMI и DVI без дополнительного скалирования.
- Локальные входы для аналогового стереоаудио — четыре входа для балансного/небалансного аналогового аудио оцифровываются в формат двухканального цифрового аудио PCM для независимой маршрутизации в пределах системы.
- Поддержка эмбедированного аудио стандарта AES — входная плата XTP может передавать выбранную из эмбедированного цифрового аудио пару каналов AES.
- Независимая коммутация аудио и видео (audio breakaway) — обеспечивает возможность отделения аудио от соответствующего ему видеосигнала.
- Усиление и затухание аудиосигнала на входе — позволяет настроить уровень усиления и затухания для аналогового аудиовхода, устраняя слышимые различия в громкости звука при переключении между источниками.
- Защита от стандартных патологических сигналов — плата XTP CP 4i 3G‑SDI защищена от стандартных патологических сигналов, включая тестовые таблицы, определенные стандартами SMPTE RP 178 и SMPTE RP 198 для сигналов 3G‑SDI, HD‑SDI и SDI.
- Функция DSVP™ – подтверждение обработки цифровых синхросигналов — проверка входов для уточнения скорости передачи данных и передача информации пользователю через порт Ethernet на шасси матричного коммутатора XTP.
- Встроенная тест-таблица цветных полос с аудио или без для установки и калибровки
- Возможность «горячей» замены — платы входов/выходов могут быть установлены или извлечены без отключения матричного коммутатора.
- Управление блокировкой видео — пользователь может блокировать видео и тем самым контролировать презентацию материала.
- Совместимость со всеми матричными коммутаторами XTP II CrossPoint и XTP CrossPoint — XTP Systems представляет собой гибкую и полностью интегрированную систему коммутации и распределения сигналов, которая обеспечивает надежную маршрутизацию различных цифровых и аналоговых форматов.
- Простая установка и пусконаладка в программе XTP System Configuration Software от Extron
- Сертификация JITC — Сертификация JITC успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
Информация для заказа
- XTP CP 4i 3G-SDI - Плата с четырьмя входами, 3G-SDI со стереоаудио / партномер 70-1050-01
Схема AV-системы
