Extron XTP R HWP 201 4K

Внимание! Приемник Extron XTP R HWP 201 4K снимается с производства в 2025 году. Оборудование на замену предлагается в разделе: Системы AV-коммутации Extron

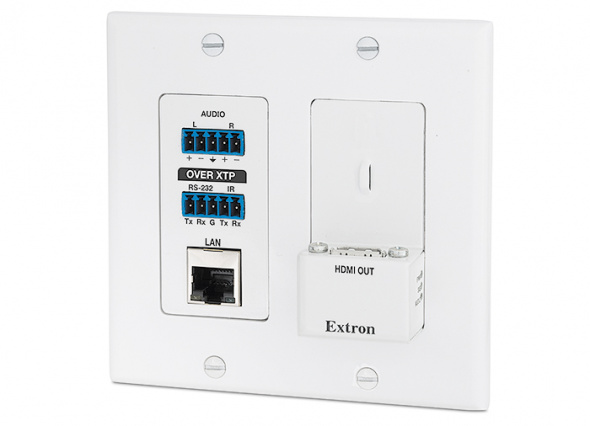

XTP R HWP 201 4K – это приёмник Extron в формфакторе настенной панели, который обеспечивает передачу видео, аудио, двунаправленных сигналов управления и Ethernet по экранированному кабелю CATx. Этот приёмник совместим с HDCP 2.2 и поддерживает видеоразрешения до 4K. Для упрощения интеграции разъём для выхода HDMI установлен по направлению вверх под углом 90°, что снижает нагрузку на кабель до минимума и обеспечивает возможность инсталляции с низкопрофильными плоскими дисплеями. Передача Ethernet и вставка двунаправленных сигналов RS‑232 и ИК обеспечивают доступ к LAN и управление AV‑устройствами в удалённых точках. Сигналы могут передаваться на расстояние до 100 метров по экранированному кабелю витой пары. XTP R HWP 201 4K поддерживает удалённое питание и идеально подходит для проектов с XTP Systems^®, в которых требуется передача сигналов на длинные дистанции к дисплеям с настенным монтажом и другим выходным устройствам.

XTP R HWP 201 4K является идеальным решением для инсталляций, где требуется наличие надёжной, не привлекающей внимания и простой в интеграции точки подключения аудио, видео и сигналов управления для настенных дисплеев. Удобный крепёжный хомут для кабеля обеспечивает прочное и надёжное соединение с HDMI.

Приёмник XTP в формфакторе настенной панели осуществляет бесперебойное распределение сигналов HDMI на длинные дистанции при разрешениях до 4K, а также предлагает поддержку спецификаций HDMI 2.0, которые включают в себя скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь. Чтобы обеспечить совместимость между устройствами и оптимальную передачу сигналов осуществляется активная буферизация каналов DDC для поддержки непрерывного обмена данными EDID и HDCP между источником и дисплеем.

Создан для профессиональной интеграции

Для улучшения и упрощения интеграции цифровых и аналоговых AV‑устройств конечные устройства XTP используют две технологии Extron: EDID Minder и Key Minder. EDID Minder автоматически управляет обменом данными EDID между входными источниками и устройствами отображения, гарантируя правильное включение источников и корректное отображение на дисплее. Для сигналов HDMI и DisplayPort, содержащих защищённые данные, технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой и надёжной коммутации. При передаче HDCP-зашифрованного контента на несовместимый дисплей ему передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.

Кроме видеосигналов высокого качества XTP R HWP 201 4K также принимает аудиосигналы с передачей по тому же кабелю. Устройство обеспечивает распределение эмбедированного в HDMI аудиосигнала или деэмбедирование аудио с выводом двухканального балансного/небалансного аналогового стерео. Для точного управления аудиосигналом на настенном приёмнике предусмотрена регулировка громкости аналогового аудио и отключение звука.

Сквозной порт приёмника XTP R HWP 201 4K для RS‑232 и ИК позволяет передавать двунаправленные сигналы RS‑232 и ИК дисплею без использования дополнительных кабелей. Это упрощает интеграцию с системой управления для работы с дисплеем. В дополнение к этому централизованная коммуникационная сеть Ethernet 10/100 может быть установлена через порт расширения Ethernet, что сокращает количество отдельных сетевых розеток, необходимых для работы системы.

Для дальнейшего упрощения проектирования системы приёмник может получать питание от матричного коммутатора XTP по тому же кабелю на витой паре, который используется для аудио, видео и сигналов управления. Эта функция ускоряет интеграцию удалённых конечных точек, поскольку для устройства не требуется отдельное питание переменного тока. Возможность удалённого питания и уникальный формфактор XTP R HWP 201 4K позволяют незаметно разместить устройство за плоским дисплеем или в напольном лючке.

Рекомендуется использовать сертифицированный Extron экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии XTP Systems от Extron. Этот кабель сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

XTP Systems от Extron

Линейка XTP Systems от Extron обеспечивает полностью интегрированное решение для коммутации и распределения сигналов различных цифровых и аналоговых форматов. Оборудование данной серии поддерживает локальное подключение, а также возможность удалённой передачи видео высокого разрешения, аудио, RS‑232 и Ethernet на расстояние до 100 метров по одному экранированному кабелю CATx и на расстояние до 10 км по оптоволоконному кабелю. Каждая система совместима с HDCP и обеспечивает сверхбыструю, высоконадёжную коммутацию цифровых сигналов при помощи технологии SpeedSwitch^® от Extron.

Центральным устройством системы является матричный коммутатор XTP CrossPoint. Модульные матричные коммутаторы с возможностью расширения конфигураций от 4x4 до 64x64, в зависимости от размера шасси, могут быть наполнены широким ассортиментом входных и выходных матричных плат XTP. Входные и выходные платы обеспечивают прямые подключения HDMI, 3G-SDI, DVI, VGA, видео стандартного разрешения и аудио к локальным источникам и дисплеям, а также передачу сигналов удалённым конечным точкам при использовании передатчиков и приёмников XTP. Матричный коммутатор также может осуществлять передачу питания удалённому устройству XTP по кабелю CATx в зависимости от модели передатчика.

Онлайн-конфигуратор XTP System Builder предоставляет удобный доступ для полноценного проектирования системы. Эта программа также предлагает перечень компонентов с возможностью распечатки списка, информацию о ценах и заявку на расчёт стоимости проекта. После подтверждения и получения заказа входящее в комплект конфигурационное программное обеспечение для XTP Systems позволит сразу же установить и настроить систему без особых усилий.

Удобное в использовании программное обеспечение предоставляет полный обзор всех устройств XTP на одном компьютере, что облегчает настройку, управление и мониторинг в режиме реального времени. Благодаря модульным компонентам с возможностью «горячей» замены, широкому выбору передатчиков и приёмников XTP и расширенному мониторингу системы в режиме 24/7 оборудование XTP Systems может обеспечить непрерывную безаварийную работу на объектах особой важности.

Технические характеристики

• Благодаря уникальному низкопрофильному дизайну настенная панель занимает минимум места за плоским дисплеем — порт HDMI размещён по направлению вверх под углом 90 градусов, что разрешает давно наболевшую проблему ограниченного пространства позади монтируемого на стену дисплея. Удобный крепёжный хомут для кабеля гарантирует устойчивость соединения.
• Принимает видео с эмбедированным аудио, двунаправленные сигналы RS‑232 и ИК, а также Ethernet на расстоянии до 100 метров по экранированному кабелю CATx — XTP R HWP 201 4K обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Поддержка компьютерных разрешений и видеоразрешений до 4K — поддерживает передачу цифровых сигналов на расстояние до 100 метров по одному экранированному кабелю витой пары, обеспечивая превосходное качество изображения при самых высоких разрешениях.
• Совместимость с HDCP 2.2 — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность удалённого питания — в целях упрощения инсталляции приёмник может дистанционно получать питание от матричного коммутатора XTP по кабелю витой пары.
• Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
• Совместимость с экранированным кабелем витой пары CATx — приёмник полностью поддерживает максимальную дистанцию передачи сигналов до 100 метров со всеми совместимыми разрешениями при использовании экранированного кабеля витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Вставка двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалённым дисплеем без использования дополнительных кабелей.
• Поддерживаемые спецификации HDMI 2.0: скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь
• Комплексное управление EDID — программное приложение для конфигурирования системы XTP предлагает доступ к EDID Minder для настройки параметров EDID для видеовходов, захвата EDID от подключённых дисплеев или загрузки индивидуальных EDID-файлов. Правильное управление EDID гарантирует простую интеграцию источников и дисплеев в систему, тем самым обеспечивая оптимизированную работу. Для улучшенного редактирования EDID и создания индивидуальных EDID-файлов доступна версия EDID Manager 2.0, которую можно скачать бесплатно.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Key Minder^® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на несколько дисплеев.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Вставка Ethernet — централизованная коммуникационная сеть Ethernet 10/100 может быть установлена через сквозной порт Ethernet, что сокращает количество отдельных сетевых розеток, необходимых для работы системы.
• Деэмбедирование аудио из HDMI с направлением на аналоговые стереовыходы — цифровое аудио HDMI доступно как балансный или небалансный аналоговый стереосигнал на разъёмах под зажим.
• Регулятор громкости аудио и отключение звука на выходе
• Поддержка различных форматов эмбедированного аудио
• Поддержка передачи данных EDID и HDCP — активная буферизация каналов DDC обеспечивает беспрерывный обмен данными между источником и дисплеем.
• Возможность пропускать или не пропускать аудио в HDMI — переключатель на задней панели пропускает или блокирует передачу аудиосигнала на выходе HDMI.
• Установленные сбоку светодиодные индикаторы наличия сигнала, аудио и питания — удобная визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодный индикатор состояния подключения и наличия сигнала RJ‑45 для порта XTP — обеспечивает средство проверки функционирования и передачи сигнала от передатчика к приёмнику для оперативной идентификации проблем соединения.
• Совместимость со всеми устройствами XTP — линейка XTP Systems представляет собой гибкое и полностью интегрированное решение для коммутации и распределения сигналов, которое обеспечивает надёжную маршрутизацию нескольких цифровых и аналоговых форматов.
• Конфигурационный USB-порт на передней панели — обеспечивает удобный доступ для установки, настройки и обновления прошивки.
• Простая установка и пусконаладка в программе XTP System Configuration Software от Extron
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Монтаж в прилагаемую двухганговую настенную панель Decorator — двухганговая настенная панель в стиле Decorator выпускается в чёрном или белом цвете для сочетания с различными интерьерами.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

Информация для заказа

• XTP R HWP 201 4K - Приёмник HDMI, Decorator - цвет чёрный / партномер 60-1629-22
• XTP R HWP 201 4K - Приёмник HDMI, Decorator - цвет белый / партномер 60-1629-23
