Extron XTP T UWP 202

Внимание! Передатчик XTP XTP T UWP 202 снимается с производства в 2024 году. Оборудование на замену предлагается в разделе "Системы AV-коммутации Extron".

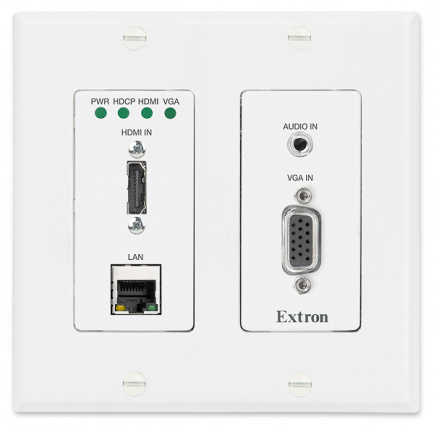

XTP T UWP 202 и XTP T UWP 202 NL – это передатчики с двумя входами для передачи сигналов видео HDMI или VGA, аудио и двунаправленных сигналов RS‑232 и ИК на расстояние до 100 м по одному экранированному кабелю CATx. XTP T UWP 202 оборудован портом Ethernet на передней панели для вставки Ethernet и доступа к сети LAN. Входящие аналоговые видеосигналы оцифровываются для надёжного отображения на различных выходных устройствах. Передатчики XTP^® совместимы с HDCP и поддерживают компьютерные разрешения и видеоразрешения до 1920x1200, в том числе 1080p/60 с Deep Color и 2K. Данные передатчики используются с устройствами линейки XTP Systems^® для распределения и передачи сигнала на длинные дистанции в системах с настенным монтажом.

XTP T UWP 202 и XTP T UWP 202 NL осуществляют передачу сигнала от удалённых источников, обеспечивая высокоэффективную передачу видео, аудио и двунаправленных сигналов управления на длинные дистанции. Поддерживаются сигналы в форматах HDMI или аналогового видео, причём аналоговые видеосигналы оцифровываются для надёжного распределения в корпоративных масштабах. В целях оптимизации работы передатчики оснащены функцией автоматической коммутации входов, которая обеспечивает простую передачу без необходимости в управлении с расположением в кафедре или под столом. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации. Для упрощения инсталляции передатчики XTP могут получать питание от матричного коммутатора XTP CrossPoint. Прилагаемая настенная панель Decorator разработана для удобного доступа к AV‑оборудованию и сочетается с интерьером.

Две технологии Extron упрощают интеграцию устройств с интерфейсом HDMI. EDID Minder^® автоматически управляет данными EDID посредством поддержки постоянного взаимодействия EDID с источниками, обеспечивая их правильное включение и надёжную передачу контента к устройствам отображения. Для работы с зашифрованным контентом технология Key Minder ^® аутентифицирует и поддерживает шифрование HDCP между устройствами для быстрого и надёжного распределения сигнала.

Эти передатчики совместимы с широким рядом форматов многоканального аудио. Для цифрового аудио входы HDMI обеспечивают передачу эмбедированного аудио или отдельных аналоговых стереосигналов. Эта функция обеспечивает прямое подключение отдельных стереосигналов от ноутбука, проигрывателя Blu-ray или других устройств. Кроме того, передатчик осуществляет эмбедирование аналогового стереоаудио на входах по выбору. Эмбедирование стереоаудио в поток сигналов обеспечивает поддержку балансного/небалансного стереоаудио для расширенной передачи, сокращая количество кабелей, идущих к устройству отображения. Передатчики также осуществляют регулировку усиления и затухания аудио на входах, а также настройку громкости для управления аудиосигналами от источника. Эти функции позволяют установить уровень выходной громкости, устраняя слышимые различия в громкости звука при переключении между источниками.

XTP T UWP 202 также осуществляет вставку Ethernet. Централизованная коммуникационная сеть Ethernet 10/100 может быть установлена через порт расширения Ethernet, что сокращает количество отдельных сетевых розеток, необходимых для работы системы. Версия NL идеально подходит для объектов, где вставка Ethernet не требуется.

Технологии Extron, сниженное число кабелей, возможность удалённого питания и конструкция для настенного монтажа, предлагаемые этими передатчиками XTP с двумя входами, обеспечивают незаметное размещение в самых разных инсталляциях. Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии XTP Systems от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

XTP Systems от Extron

Линейка XTP Systems от Extron обеспечивает полностью интегрированное решение для коммутации и распределения сигналов различных цифровых и аналоговых форматов. Оборудование данной серии поддерживает локальное подключение, а также возможность удалённой передачи видео высокого разрешения, аудио, RS‑232 и Ethernet на расстояние до 100 м по одному экранированному кабелю CATx и на ещё большее расстояние по оптоволокну. Каждая система совместима с HDCP и обеспечивает сверхбыструю, высоконадёжную коммутацию цифровых сигналов при помощи технологии SpeedSwitch^® от Extron.

Центральным устройством системы является матричный коммутатор XTP CrossPoint. Модульные матричные коммутаторы с возможностью расширения конфигураций от 4x4 до 64x64, в зависимости от размера шасси, могут быть наполнены широким ассортиментом входных и выходных матричных плат XTP. Входные и выходные платы обеспечивают прямые подключения HDMI, DVI, VGA, видео и аудио к локальным источникам и дисплеям, а также передачу сигналов удалённым конечным точкам при использовании передатчиков и приёмников XTP. Матричный коммутатор также может осуществлять передачу питания удалённому устройству XTP по кабелю CATx в зависимости от модели передатчика.

Онлайн-конфигуратор XTP System Builder предоставляет удобный доступ для полноценного проектирования системы. Эта программа также предлагает перечень компонентов с возможностью распечатки списка, информацию о ценах и заявку на расчёт стоимости проекта. После подтверждения и получения заказа входящее в комплект конфигурационное программное обеспечение для XTP Systems позволит сразу же установить и настроить систему без особых усилий.

Удобное в использовании программное обеспечение предоставляет полный обзор всех устройств XTP на одном компьютере, что облегчает настройку, управление и мониторинг в режиме реального времени. Благодаря модульным компонентам с возможностью «горячей» замены, широкому выбору передатчиков и приёмников XTP и расширенному мониторингу системы в режиме 24/7 оборудование XTP Systems может обеспечить непрерывную безаварийную работу на объектах особой важности.

Технические характеристики

• Передача HDMI или аналогового видео, аудио и двунаправленных сигналов RS‑232 и ИК на расстояние до 100 м по экранированному кабелю CATx — XTP T UWP 202 и XTP T UWP 202 NL обеспечивают высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Поддержка компьютерных разрешений и видеоразрешений до 1920x1200, в том числе 1080p/60 Deep Color и 2K — поддерживает передачу цифровых сигналов на расстояние до 100 м по одному кабелю витой пары, обеспечивая превосходное качество изображения при самых высоких разрешениях.
• Совместимость с HDCP — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность удалённого питания — для удобства интеграции передатчики и приёмники XTP могут получать питание от матричного коммутатора XTP CrossPoint.
• Вставка двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут быть вставлены в выход XTP для управления удалённым устройством без использования дополнительных кабелей.
• Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
• Совместимость с экранированным кабелем витой пары CATx — со всеми совместимыми разрешениями передатчики XTP полностью поддерживают максимальную дистанцию передачи сигналов до 100 м при использовании экранированного кабеля витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Один вход HDMI и один вход VGA
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без необходимости управления в таких точках расположения как кафедры или напольные лючки. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
• Цифровое преобразование аналоговых входных сигналов — аналоговые сигналы оцифровываются, что обеспечивает надёжную передачу цифрового видеосигнала высокого качества на выходное устройство.
• Поддерживаемые спецификации HDMI включают в себя скорость передачи данных до 6,75 Гбит/с, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь
• Возможность отключения пользователем авторизации HDCP — позволяет устройству выглядеть совместимым или несовместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Комплексное управление EDID — программное приложение для конфигурирования системы XTP предлагает доступ к EDID Minder для настройки параметров EDID для видеовходов, захвата EDID от подключённых дисплеев или загрузки индивидуальных EDID-файлов. Правильное управление EDID гарантирует простую интеграцию источников и дисплеев в систему, тем самым обеспечивая оптимизированную работу. Для улучшенного редактирования EDID и создания индивидуальных EDID-файлов доступна версия EDID Manager 2.0, которую можно скачать бесплатно.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Key Minder^® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на несколько дисплеев.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Вставка Ethernet (для модели XTP T UWP 202) — централизованная коммуникационная сеть Ethernet 10/100 может быть установлена через сквозной порт Ethernet, что сокращает количество отдельных сетевых розеток, необходимых для работы системы.
• Встроенная тестовая таблица цветных полос для установки и калибровки
• Поддержка различных форматов эмбедированного аудио — передатчики XTP совместимы с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Эмбедирование аналогового стереоаудио на входах по выбору — благодаря эмбедированию стереоаудио в поток сигналов передатчик поддерживает балансное/небалансное аудио для расширенной передачи. Эта функция обеспечивает прямое подключение отдельных стереосигналов от ноутбука, проигрывателя Blu-ray или других устройств.
• Усиление и затухание аудиосигнала на входе — позволяет настроить уровень усиления или затухания, устраняя слышимые различия в громкости звука при переключении между источниками.
• Управление по RS‑232 — с помощью команд последовательного интерфейса возможны управление и настройка передатчика в программе управления Extron на базе Windows^® или его интеграция в систему управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд кода ASCII для несложного и быстрого программирования.
• Светодиодные индикаторы наличия сигнала, статуса HDCP и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодный индикатор состояния подключения и наличия сигнала RJ‑45 для порта XTP — обеспечивает средство проверки функционирования и передачи сигнала от передатчика к приёмнику для оперативной идентификации проблем соединения.
• Совместимость со всеми устройствами XTP — линейка XTP Systems представляет собой гибкое и полностью интегрированное решение для коммутации и распределения сигналов, которое обеспечивает надёжную маршрутизацию нескольких цифровых и аналоговых форматов.
• USB-порт на передней панели для настройки
• Простая установка и пусконаладка в программе XTP System Configuration Software от Extron
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Монтаж в прилагаемую двухганговую настенную панель Decorator — двухганговые настенные панели в стиле Decorator выпускаются в чёрном или белом цвете для сочетания с различными интерьерами.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

Информация для заказа

• XTP T UWP 202 - Передатчик Decorator для HDMI и VGA – цвет чёрный / партномер 60-1216-12
• XTP T UWP 202 - Передатчик Decorator для HDMI и VGA – цвет белый / партномер 60-1216-13
• XTP T UWP 202 NL - Передатчик Decorator для HDMI и VGA, без LAN – цвет чёрный / партномер 60-1410-12
• XTP T UWP 202 NL - Передатчик Decorator для HDMI и VGA, без LAN – цвет белый / партномер 60-1410-13

Схема AV-системы
