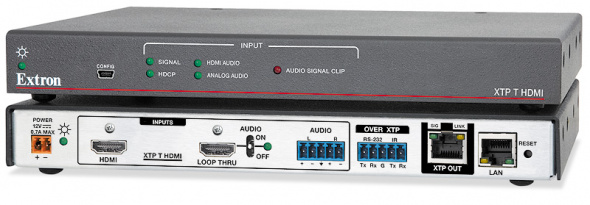

Extron XTP T HDMI

Внимание! Передатчик Extron XTP T HDMI снят с производства в 2020 году!

XTP T HDMI от Extron – это передатчик XTP^® для передачи видео, аудио, двунаправленных сигналов RS‑232 и ИК, а также Ethernet на расстояние до 100 м по экранированному кабелю CATx. Он совместим с HDCP и поддерживает компьютерные разрешения и видеоразрешения до 1920x1200, в том числе 1080p/60 Deep Color и 2K. Передатчик также обеспечивает вставку Ethernet, а также двунаправленных сигналов RS‑232 и ИК для доступа к LAN и управления AV‑оборудованием в удалённых точках. Передатчик XTP T HDMI взаимодействует с устройствами линейки XTP Systems^® для распределения и передачи сигнала на длинные дистанции между удалёнными конечными точками.

HDCP-совместимый передатчик XTP T HDMI обеспечивает надёжную передачу на длинные дистанции сигналов HDMI с поддержкой технологии Deep Color до 12 бит, 3D и аудиоформатов HD без потерь. Кроме того, осуществляется активная буферизация каналов DDC, что позволяет поддерживать обмен данными EDID и HDCP между источником и дисплеем. Постоянный обмен данными обеспечивает совместимость устройства и оптимальное качество передачи сигнала между устройствами. В качестве дополнительного преимущества XTP T HDMI имеет активный выход HDMI с поддержкой эмбедированного аудио, который обеспечивает подключение локального монитора для видимости операций и устранения неполадок.

Передатчик поддерживает множество форматов эмбедированного цифрового аудио, и эмбедированное в HDMI аудио доступно на разъёме HDMI. Для расширенной передачи он также может эмбедировать отдельное балансное/небалансное аналоговое стереоаудио вместо аудио, эмбедированного в HDMI. Для точного управления аудиосигналом на XTP T HDMI предусмотрено усиление и затухание аудиосигнала на входе. Эти широкие возможности передачи аудио и управления помогают упростить проектирование системы и сократить количество кабелей, используемых между конечными точками.

XTP T HDMI оснащён портом вставки RS‑232 и ИК для двунаправленного управления AV‑устройством по одному кабелю. Эта функция упрощает интеграцию с системой управления для взаимодействия с источниками. Кроме того, централизованная коммуникационная сеть Ethernet 10/100 может быть установлена через порт расширения Ethernet, что сокращает количество отдельных сетевых розеток, необходимых для работы системы.

Для дальнейшего упрощения проектирования системы передатчик может получать питание от матричного коммутатора по тому же кабелю, который используется для аудио, видео и вставленных сигналов. Эта функция ускоряет инсталляцию в удалённых конечных точках, поскольку для устройства не требуется отдельное питание переменного тока. Возможность удалённого питания и низкопрофильная конструкция передатчика XTP T HDMI, представляющая собой металлический корпус высотой 2,5 см и шириной в половину стойки, позволяют незаметно разместить устройство в помещениях с ограниченным пространством.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии XTP Systems от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

XTP Systems от Extron

Линейка XTP Systems от Extron обеспечивает полностью интегрированное решение для коммутации и распределения сигналов различных цифровых и аналоговых форматов. Оборудование данной серии поддерживает локальное подключение, а также возможность удалённой передачи видео высокого разрешения, аудио, RS‑232 и Ethernet на расстояние до 100 м по одному экранированному кабелю CATx и на ещё большее расстояние по оптоволокну. Каждая система совместима с HDCP и обеспечивает сверхбыструю, высоконадёжную коммутацию цифровых сигналов при помощи технологии SpeedSwitch^® от Extron.

Центральным устройством системы является матричный коммутатор XTP CrossPoint. Модульные матричные коммутаторы с возможностью расширения конфигураций от 4x4 до 64x64, в зависимости от размера шасси, могут быть наполнены широким ассортиментом входных и выходных матричных плат XTP. Входные и выходные платы обеспечивают прямые подключения HDMI, DVI, VGA, видео и аудио к локальным источникам и дисплеям, а также передачу сигналов удалённым конечным точкам при использовании передатчиков и приёмников XTP. Матричный коммутатор также может осуществлять передачу питания удалённому устройству XTP по кабелю CATx в зависимости от модели передатчика.

Онлайн-конфигуратор XTP System Builder предоставляет удобный доступ для полноценного проектирования системы. Эта программа также предлагает перечень компонентов с возможностью распечатки списка, информацию о ценах и заявку на расчёт стоимости проекта. После подтверждения и получения заказа входящее в комплект конфигурационное программное обеспечение для XTP Systems позволит сразу же установить и настроить систему без особых усилий.

Удобное в использовании программное обеспечение предоставляет полный обзор всех устройств XTP на одном компьютере, что облегчает настройку, управление и мониторинг в режиме реального времени. Благодаря модульным компонентам с возможностью «горячей» замены, широкому выбору передатчиков и приёмников XTP и расширенному мониторингу системы в режиме 24/7 оборудование XTP Systems может обеспечить непрерывную безаварийную работу на объектах особой важности.

Технические характеристики

• Передаёт видео, аудио, двунаправленные сигналы RS‑232 и ИК, а также Ethernet на расстояние до 100 м по экранированному кабелю CATx — XTP T HDMI обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Поддержка компьютерных разрешений и видеоразрешений до 1920x1200, в том числе 1080p/60 Deep Color и 2K — поддерживает передачу цифровых сигналов на расстояние до 100 м по экранированному кабелю витой пары, обеспечивая превосходное качество изображения при самых высоких разрешениях.
• Локальный выход HDMI с возможностью управления аудио — передатчик XTP T HDMI оснащён активным выходом HDMI с поддержкой эмбедированного аудио для подключения к локальному монитору.
• Совместимость с HDCP — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность удалённого питания — для упрощения интеграции передатчики и приёмники XTP могут получать питание от матричного коммутатора XTP.
• Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
• Совместимость с экранированным кабелем витой пары CATx — со всеми совместимыми разрешениями XTP T HDMI полностью поддерживает максимальную дистанцию передачи сигналов до 100 м при использовании экранированного кабеля витой пары CATx. Для оптимальной производительности системы рекомендуется экранированный кабель витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Вставка двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут быть вставлены в выход XTP для управления удалённым устройством без использования дополнительных кабелей.
• Поддерживаемые спецификации HDMI включают в себя скорость передачи данных до 6,75 Гбит/с, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь
• Возможность отключения пользователем авторизации HDCP — позволяет устройству выглядеть совместимым или несовместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Комплексное управление EDID — программное приложение для конфигурирования системы XTP предлагает доступ к EDID Minder для настройки параметров EDID для видеовходов, захвата EDID от подключённых дисплеев или загрузки индивидуальных EDID-файлов. Правильное управление EDID гарантирует простую интеграцию источников и дисплеев в систему, тем самым обеспечивая оптимизированную работу. Для улучшенного редактирования EDID и создания индивидуальных EDID-файлов доступна версия EDID Manager 2.0, которую можно скачать бесплатно.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Key Minder^® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на несколько дисплеев.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Вставка Ethernet — централизованная коммуникационная сеть Ethernet 10/100 может быть установлена через сквозной порт Ethernet, что сокращает количество отдельных сетевых розеток, необходимых для работы системы.
• Встроенная тестовая таблица цветных полос для установки и калибровки
• Поддержка различных форматов эмбедированного аудио — XTP T HDMI совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Эмбедирование аналогового стереоаудио на входах по выбору — благодаря эмбедированию стереоаудио в поток сигналов передатчик поддерживает балансное/небалансное аудио для расширенной передачи. Эта функция обеспечивает прямое подключение отдельных стереосигналов от ноутбука, проигрывателя Blu-ray или других устройств.
• Усиление и затухание аудиосигнала на входе — позволяет настроить уровень усиления или затухания, устраняя слышимые различия в громкости звука при переключении между источниками.
• Поддержка передачи данных EDID и HDCP — активная буферизация каналов DDC обеспечивает беспрерывный обмен данными между источником и дисплеем.
• Светодиодные индикаторы наличия сигнала, статуса HDCP и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодный индикатор состояния подключения и наличия сигнала RJ‑45 для портов XTP — обеспечивает средство проверки функционирования и передачи сигнала от передатчика к приёмнику для оперативной идентификации проблем соединения.
• Совместимость со всеми устройствами XTP — линейка XTP Systems представляет собой гибкое и полностью интегрированное решение для коммутации и распределения сигналов, которое обеспечивает надёжную маршрутизацию нескольких цифровых и аналоговых форматов.
• USB-порт на передней панели для настройки
• Исполнение «пленум» по стандарту UL 2043 — XTP T HDMI соответствует стандарту пожарной безопасности UL 2043 для инсталляции в «пленум»-полости над подвесным потолком (за исключением блока питания). Размещение в пространстве над подвесным потолком позволяет скрыть передатчик для предотвращения кражи и является удобным решением для помещений с ограниченным пространством.
• Простая установка и пусконаладка в программе XTP System Configuration Software от Extron
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Металлический корпус высотой 2,5 см и шириной в половину стойки — компактный низкопрофильный корпус для незаметной, скрытой установки.
• В комплекте прилагаются фиксаторы LockIt^® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

Информация для заказа

• XTP T HDMI - Передатчик XTP HDMI / партномер 60-1043-12
