Extron XTP T FB 202

Внимание! Передатчик Extron XTP T FB 202 снимается с производства в 2024 году. Оборудование на замену предлагается в разделе Системы AV-коммутации Extron

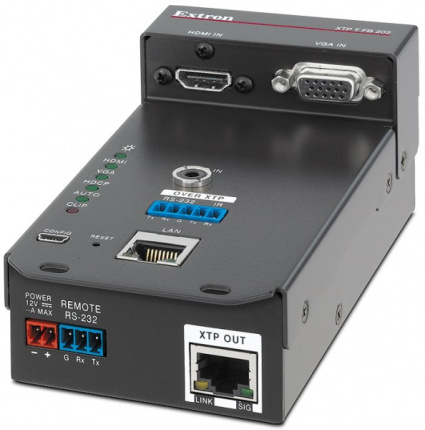

XTP T FB 202 от Extron – это передатчик c двумя входами для передачи HDMI, VGA, аудио, сигналов управления, а также Ethernet на расстояние до 100 м по экранированному кабелю CATx. Он совместим с напольными лючками производства OBO Bettermann, MK от Honeywell, Electraplan и PUK. Он поддерживает компьютерные разрешения и видеоразрешения до 1920x1200, в том числе 1080p/60 с Deep Color и 2K. Входящие аналоговые сигналы оцифровываются для надёжной передачи, а отдельное аналоговое стереоаудио может быть эмбедировано в выходной сигнал. Для свободного функционирования без внешнего управления передатчик оснащён функцией автоматической коммутации входов с возможностью настройки приоритета и осуществляет вставку Ethernet и двунаправленных сигналов RS‑232 и ИК для доступа к LAN и удалённого управления AV‑устройством. Разработанный для линейки XTP Systems^®, XTP T FB 202 может получать питание от матричного коммутатора XTP CrossPoint^®.

XTP T FB 202 осуществляет передачу сигнала от удалённых источников, обеспечивая высокоэффективную передачу видео, аудио, двунаправленных сигналов управления и Ethernet на длинные дистанции. Поддерживаются видеосигналы в форматах HDMI или VGA, причём аналоговые видеосигналы оцифровываются для надёжного распределения в корпоративных масштабах. В целях оптимизации работы передатчик оснащён функциями автоматической коммутации входов и удалённого управления по RS‑232 для простой эксплуатации в напольных лючках без внешнего управления. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.

Для улучшения и упрощения интеграции с устройствами, оснащёнными интерфейсом HDMI, в передатчике используются уникальные технологии Extron. Для работы с зашифрованным контентом технология Key Minder ^® аутентифицирует и поддерживает шифрование HDCP между устройствами для быстрого и надёжного распределения сигнала. Кроме того, EDID Minder^® автоматически управляет данными EDID посредством поддержки постоянного взаимодействия EDID с источниками, обеспечивая их правильное включение и надёжную передачу контента к устройствам отображения.

Передатчик XTP T FB 202 совместим с широким рядом многоканальных аудиосигналов. Для цифрового аудио входы HDMI обеспечивают передачу эмбедированного аудио или отдельных аналоговых стереосигналов. Эта функция обеспечивает прямое подключение отдельных стереосигналов от ноутбука, проигрывателя Blu-ray или других устройств. Кроме того, передатчик осуществляет эмбедирование аналогового стереоаудио на входах по выбору. Эмбедирование стереоаудио в поток сигналов обеспечивает поддержку балансного/небалансного стереоаудио для расширенной передачи, сокращая количество кабелей, идущих к устройству отображения. Передатчик также осуществляет регулировку усиления и затухания входного аудио, а также настройку громкости для управления аудиосигналами из конечных точек расположения источника. Эти функции позволяют установить уровень выходной громкости, устраняя слышимые различия в громкости звука при переключении между источниками.

Уникальный формфактор передатчика обеспечивает гибкое монтажное решение с установкой в напольные лючки, предоставляя удобное расположение входных точек в пределах настраиваемых проектов и тесных помещений. Кроме того, централизованная коммуникационная сеть Ethernet 10/100 может быть установлена через порт расширения Ethernet, что сокращает количество отдельных сетевых розеток, необходимых для работы системы. Возможность удалённого питания, сниженное число кабелей и конструкция для монтажа в напольные лючки, предлагаемые передатчиком XTP T FB 202, обеспечивают незаметное размещение в инсталляциях с ограниченным пространством.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии XTP Systems от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

XTP Systems от Extron

Линейка XTP Systems от Extron обеспечивает полностью интегрированное решение для коммутации и распределения сигналов различных цифровых и аналоговых форматов. Оборудование данной серии поддерживает локальное подключение, а также возможность удалённой передачи видео высокого разрешения, аудио, RS‑232 и Ethernet на расстояние до 100 м по одному экранированному кабелю CATx и на расстояние до 10 км по оптоволокну. Каждая система совместима с HDCP и обеспечивает сверхбыструю, высоконадёжную коммутацию цифровых сигналов при помощи технологии SpeedSwitch^® от Extron.

Центральным устройством системы является матричный коммутатор XTP CrossPoint. Модульные матричные коммутаторы с возможностью расширения конфигураций от 4x4 до 64x64, в зависимости от размера шасси, могут быть наполнены широким ассортиментом входных и выходных матричных плат XTP. Входные и выходные платы обеспечивают прямые подключения HDMI, DVI, VGA, видео и аудио к локальным источникам и дисплеям, а также передачу сигналов удалённым конечным точкам при использовании передатчиков и приёмников XTP. Матричный коммутатор также может осуществлять передачу питания удалённому устройству XTP по кабелю CATx в зависимости от модели передатчика.

Онлайн-конфигуратор XTP System Builder предоставляет удобный доступ для полноценного проектирования системы. Эта программа также предлагает перечень компонентов с возможностью распечатки списка, информацию о ценах и заявку на расчёт стоимости проекта. После подтверждения и получения заказа входящее в комплект конфигурационное программное обеспечение для XTP Systems позволит сразу же установить и настроить систему без особых усилий.

Удобное в использовании программное обеспечение предоставляет полный обзор всех устройств XTP на одном компьютере, что облегчает настройку, управление и мониторинг в режиме реального времени. Благодаря модульным компонентам с возможностью «горячей» замены, широкому выбору передатчиков и приёмников XTP и расширенному мониторингу системы в режиме 24/7 оборудование XTP Systems может обеспечить непрерывную безаварийную работу на объектах особой важности.

Технические характеристики

• Спроектирован для монтажа в различные типы напольных лючков — уникальный формфактор обеспечивает гибкое монтажное решение с установкой в напольные лючки, предлагаемые OBO Bettermann со слотами GB2 и GB3, MK от Honeywell, Electraplan и PUK.
• Передаёт HDMI или аналоговое видео, аудио, двунаправленные сигналы RS‑232 и ИК, а также Ethernet на расстояние до 100 м по экранированному кабелю CATx — XTP T FB 202 обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Поддержка компьютерных разрешений и видеоразрешений до 1920x1200, в том числе 1080p/60 Deep Color и 2K — поддерживает передачу цифровых сигналов на расстояние до 100 м по одному кабелю витой пары, обеспечивая превосходное качество изображения при самых высоких разрешениях.
• Поддержка HDCP — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность удалённого питания — для упрощения интеграции передатчики и приёмники XTP могут получать питание от матричного коммутатора XTP CrossPoint.
• Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
• Совместимость с экранированным кабелем витой пары CATx — со всеми совместимыми разрешениями передатчик полностью поддерживает максимальную дистанцию передачи сигналов до 100 м при использовании экранированного кабеля витой пары CATx. Для оптимальной производительности системы рекомендуется экранированный кабель витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Один вход HDMI и один вход VGA
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку в напольных лючках без необходимости управления. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
• Цифровое преобразование аналоговых входных сигналов — аналоговые сигналы оцифровываются, что обеспечивает надёжную передачу цифрового видеосигнала высокого качества на выходное устройство.
• Вставка двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут быть вставлены в выход XTP для управления удалённым устройством без использования дополнительных кабелей.
• Поддерживаемые спецификации HDMI включают в себя скорость передачи данных до 6,75 Гбит/с, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь
• Возможность отключения пользователем авторизации HDCP — позволяет устройству выглядеть совместимым или несовместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Комплексное управление EDID — программное приложение для конфигурирования системы XTP предлагает доступ к EDID Minder для настройки параметров EDID для видеовходов, захвата EDID от подключённых дисплеев или загрузки индивидуальных EDID-файлов. Правильное управление EDID гарантирует простую интеграцию источников и дисплеев в систему, тем самым обеспечивая оптимизированную работу. Для улучшенного редактирования EDID и создания индивидуальных EDID-файлов доступна версия EDID Manager 2.0, которую можно скачать бесплатно.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Key Minder^® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на несколько дисплеев.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Вставка Ethernet — централизованная коммуникационная сеть Ethernet 10/100 может быть установлена через сквозной порт Ethernet, что сокращает количество отдельных сетевых розеток, необходимых для работы системы.
• Встроенная тестовая таблица цветных полос для установки и калибровки
• Поддержка различных форматов эмбедированного аудио — XTP T FB 202 совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Эмбедирование аналогового стереоаудио на входах по выбору — благодаря эмбедированию стереоаудио в поток сигналов передатчик поддерживает балансное/небалансное аудио для расширенной передачи. Эта функция обеспечивает прямое подключение отдельных стереосигналов от ноутбука, проигрывателя Blu-ray или других устройств.
• Усиление и затухание аудиосигнала на входе — позволяет настроить уровень усиления или затухания, устраняя слышимые различия в громкости звука при переключении между источниками.
• Управление по RS‑232 — с помощью команд последовательного интерфейса возможны управление и настройка передатчика в программе управления Extron на базе Windows^® или его интеграция в систему управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд кода ASCII для несложного и быстрого программирования.
• Светодиодные индикаторы наличия сигнала, статуса HDCP и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодный индикатор состояния подключения и наличия сигнала RJ‑45 для порта XTP — обеспечивает средство проверки функционирования и передачи сигнала от передатчика к приёмнику для оперативной идентификации проблем соединения.
• Совместимость со всеми устройствами XTP — линейка XTP Systems представляет собой гибкое и полностью интегрированное решение для коммутации и распределения сигналов, которое обеспечивает надёжную маршрутизацию нескольких цифровых и аналоговых форматов.
• USB-порт на передней панели для настройки
• Простая установка и пусконаладка в программе XTP System Configuration Software от Extron
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• В комплекте прилагаются фиксаторы LockIt^® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

Информация для заказа

• XTP T FB 202 - Передатчик HDMI и VGA для напольных лючков / партномер 60-1383-12

Схема AV-системы

Монтаж в напольные лючки
