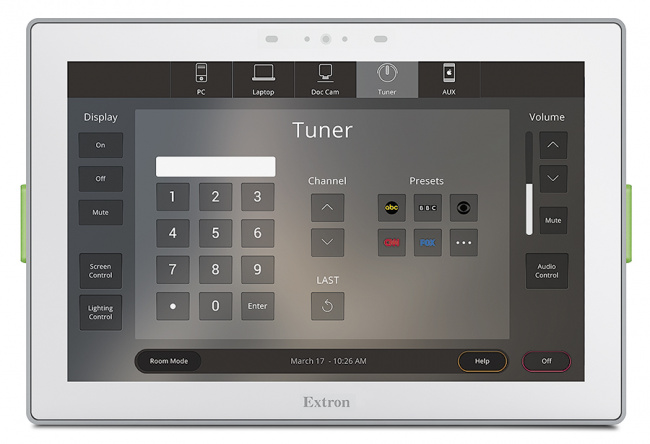

10-дюймовая система управления Extron TLC Pro 1026M белая
|
Внимание! Настенная система управления TLC Pro 1026M снимается с производства в 2024 году. Оборудование на замену предлагается в разделе Системы управления Extron |
Доступные варианты исполнения:
Основные характеристики
- Интегрированное решение для управления объединяет в себе сенсорную панель TouchLink Pro и встроенный процессор управления IP Link Pro
- Ёмкостный сенсорный экран диагональю 10 дюймов с разрешением 1280x800 и глубиной цвета 24 бит
- Прочное стекло Gorilla Glass® устойчиво к царапинам и загрязнению
-
Адаптер для порта расширения обеспечивает простое управление прямо на сенсорной панели:
- Два двунаправленных порта RS-232;
- Один порт «сухих» контактов;- Один ИК-порт;
- Два реле.
- Дизайн «всё в одном» экономит место в аппаратных стойках и упрощает проектирование системы
Информация для заказа
| Модель | Описание версии | Партномер |
| TLC Pro 1026M | Цвет чёрный, настенный монтаж | 60-1855-02 |
| TLC Pro 1026M | Цвет белый, настенный монтаж | 60-1855-03 |
| TLC Pro 1026M NC | Цвет чёрный, настенный монтаж, без камеры | 60-1855-12 |
| TLC Pro 1026M NC | Цвет белый, настенный монтаж, без камеры | 60-1855-13 |
TLC Pro 1026M от Extron – это 10-дюймовая система управления TouchLink Pro с монтажом на стену, которая объединяет в себе сенсорную панель и встроенный процессор управления. Такой конструкторский подход «всё в одном» упрощает дизайн систем за счёт объединения ключевых компонентов системы управления, увеличения свободного пространства и упрощения процесса интеграции. При необходимости входящий в комплект адаптер для порта расширения позволяет с лёгкостью подключать традиционные порты управления непосредственно к сенсорной панели. Все системы управления серии TLC Pro имеют такой же стильный внешний вид и высокую производительность, как и наши сенсорные панели TouchLink Pro; они идеально подходят для любой инсталляции, где требуется настраиваемая система управления с сенсорным экраном «всё в одном».
Сенсорную панель TLC Pro 1026M можно индивидуально настроить в программном приложении Extron GUI Designer. Это мощное программное обеспечение для создания интерфейсов предлагает готовые к использованию шаблоны для самых разных помещений и презентационных систем. Настройка осуществляется в программе Extron Global Configurator® Plus или Global Configurator Professional. Все системы управления TouchLink Pro эффективно интегрируются в отмеченное наградами программное приложение GlobalViewer® Enterprise от Extron для полного контроля, управления и мониторинга AV-ресурсов через компьютерную сеть.
Скоро доступно
- Расширенная поддержка устройств по Ethernet: - Восемь в программе GC Plus; - 32 в GC Pro.
- Поддержка в рамках программируемых систем.
- Возможность использования в рамках группы контроллеров.
- Поддержка LinkLicense.
Технические характеристики
- Интегрированное решение для управления объединяет в себе сенсорную панель TouchLink Pro и встроенный процессор управления IP Link Pro.
- Ёмкостный сенсорный экран диагональю 10 дюймов с разрешением 1280x800 и глубиной цвета 24 бит — яркий стеклянный дисплей edge-to-edge без рамки с более чувствительной поверхностью управления.
- Прочное стекло Gorilla Glass® устойчиво к царапинам и загрязнению — стекло Gorilla Glass фирмы Corning отличается повышенной прочностью и более устойчиво к царапинам, чем обычное стекло, и при этом поддерживает чувствительность к касанию, насыщенность цвета и яркость.
- Управление несколькими устройствами напрямую с Ethernet-порта: - Четырьмя устройствами в GC Plus; - Восемью в GC Pro.
- Адаптер для порта расширения обеспечивает простое управление прямо на сенсорной панели: - Два двунаправленных порта RS-232; - Один порт «сухих» контактов; - Один ИК-порт; - Два реле.
- Встроенный цифровой вход позволяет устанавливать соединение с различными устройствами, такими как сенсоры и переключатели.
- Дизайн «всё в одном» экономит место в аппаратных стойках и упрощает проектирование системы.
- Поддержка PoE — панель получает питание напрямую от коммутатора или инжектора PoE, что устраняет необходимость в громоздких локальных блоках питания.
- Высокопроизводительный процессор и большой объём памяти — значительно улучшенное срабатывание и общий пользовательский интерфейс.
- Встроенный громкоговоритель — обеспечивает звуковую индикацию при нажатии кнопок.
- Датчик освещённости регулирует яркость экрана при изменении общего освещения помещения.
- Автоматическая синхронизация часов позволяет сенсорной панели отображать точное время и дату.
- Функции экономии электроэнергии: - регулируемый таймер автоматического отключения переводит сенсорную панель в спящий режим; - детектор движения активирует сенсорную панель.
- Настраиваемые красные и зелёные индикаторы состояния оповещают о доступности помещения или о статусе звонка.
- Высокоскоростной порт USB 2.0 — используется для установки адаптера для порта расширения.
- Возможность индивидуальной настройки с помощью программного обеспечения для систем управления Extron — GUI Designer в сочетании с Global Configurator Plus или Global Configurator Professional.
- Обширная библиотека драйверов серии Pro для использования с программой Global Configurator — оперативное выполнение проектов при помощи драйверов устройств Extron Global Configurator для управления различными устройствами отображения и источниками, такими как проекторы, плоские дисплеи и проигрыватели Blu-ray. Extron выпускает полностью протестированные драйверы Ethernet, RS-232 и ИК.
- Возможность удалённого управления, мониторинга и контроля работы этого устройства в программе для управления AV-ресурсами GlobalViewer Enterprise (GVE).
- Возможность монтажа в распределительный короб на два ганга или на стену, кафедру или другую плоскую поверхность.
- Современный дизайн гармонично дополнит любой интерьер.
Схема AV-системы
Чертежи
|
USB
|
Количество / тип 1 высокоскоростное устройство USB 2.0. Разъемы 1 разъем micro-USB B Стандарты USB 2.0, USB 1.1, USB 1.0 совместимый Максим. скорость передачи данных Низкая скорость (1,5 Мбит/с), нормальная скорость (12 Мбит/с) |
|
Разрешение
|
1280x800 (WXGA) |
|
Подсветка
|
Светодиод |
|
Соотношение сторон
|
16:10 |
|
Контрастность
|
800:1 |
|
Яркость
|
420 кд/м2 |
|
Сенсорный экран
|
Емкостный |
|
Углы обзора
|
± 85° по горизонтали, ± 85° по вертикали |
|
Аудио выход
|
Выход динамика 2 моно, 89 дБ Макс. SPL @ 0,1 м Частотная характеристики От 750 Гц до 20 кГц, ± 5 дБ Формат воспроизведения Формат контейнера: WAV (Microsoft RIFF). Кодирование: LPCM (без сжатия). Бит глубина: - 8-разря |
|
Тип экрана
|
TFT Active Matrix Цветной ЖК |
|
Ethernet
|
Разъемы 1 разъем RJ-45 Скорость передачи данных 10/100 / 1000Base-T, полудуплекс / дуплекс с автоопределением Протоколы DHCP, DNS, HTTP, HTTPS, ICMP, SFTP, SSH, TCP / IP, UDP / IP Настройки по умолчанию Скорость соединения и ур |
|
IR
|
Количество / тип Уровень TTL (от 0 до 5 В) инфракрасный (с несущей или без несущей) до 300 кГц. Разъем (1) 3,5-мм разъем с невыпадающими винтами, 3 контакта, общий с цифровым входом. Частота ИК выхода От 30 кГц до 300 кГц |
|
Размер экрана
|
10,1" (25,7 см), по диагонали |
|
Объем памяти
|
Оперативная память - 2 ГбВстроенная память - 8 Гб |
|
Прозрачность
|
8 бит |
|
Плотность пикселей
|
149 PPI |
|
Вариант исполнения
|
Цвет белый |
|
Датчики
|
Датчик движения Вкл/выкл. Световой датчик Авто/ручной |
|
Размеры и вес при транспортировке
|
Партномер Ширина Высота Глубина Вес 60-1855-02 33,8 см 7 см 23,2 см 1,34 кг 60-1855-03 33,8 см 7 см 23,2 см 1,34 кг 60-1855-12 33,8 см 7 см 23,2 см 1,34 кг 60-1855-13 |
|
Программное обеспечение
|
Конфигурационное программное обеспечение Global Configurator Plus и Professional, GUI Designer. Управляющие приложения Extron Control, iGVE. Программное обеспечение для управления ресурсами GlobalViewer Enterprise, iGVE. Утилиты: |
|
Серийный порт
|
Количество / тип 2 двунаправленных RS-232 Разъем (1) 3,5-мм винтовой соединитель с прямым вводом, 5-контактный Скорость передачи и протокол От 300 до 115200 бод (9600 бод = по умолчанию); 8 (по умолчанию) или 7 бит данных; 1 (по умо |
|
Цифровой вход
|
Количество / тип 1 цифровой вход (настраивается) на сенсорной панели. Разъемы (1) 3,5-мм винтовой соединитель с прямым вводом, 2 контакта Цифровые входы Диапазон входного напряжения от 0 до 24 В постоянного тока Входное сопро |
|
Основные параметры
|
Источник питания Не входит в комплект Требования к потребляемой мощности Питание через Ethernet (PoE 802.3af, класс 3) Потребляемая мощность - Инжектор мощности (XTP PI 100) Устройство (уточняется) Вт. Устройство и силовой ин |
|
Реле
|
Количество / тип 2 нормально открытых реле Разъемы управления реле (1) 3,5-мм разъем с невыпадающими винтами, 3 контакта Номинальная нагрузка 24 В пост. Тока, 1 А. |
|
Глубина цвета
|
24 бита, 16,7 миллионов цветов |
