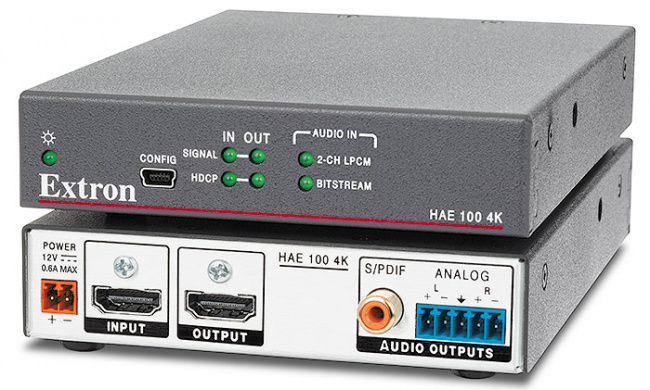

Extron HAE 100 4K устройство для деэмбедирования аудио из HDMI
|
Внимание! Устройство HAE 100 4K снимается с производства в 2022 году. Оборудование на замену предлагается в разделе Оборудование звукоусиления. |
Основные характеристики
- Деэмбедирование аудио из HDMI с направлением на аналоговые выходы в режимах «стерео» или «двойного моно» и цифровые аудиовыходы S/PDIF
- Поддержка видеоразрешений и компьютерных разрешений до 4K
- Поддерживаемые спецификации HDMI: скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D и сквозной канал для CEC
- Совместимость с HDCP
- Возможность отключения авторизации HDCP
- Выбор выходного формата
Описание:
HAE 100 4K от Extron – это устройство для деэмбедирования аудио, которое отделяет аудио от сигнала HDMI, в том числе аудио от источников 4K. HAE 100 4K предлагает аналоговый выход для сигналов формата стерео или двойное моно, а также цифровой выход S/PDIF с поддержкой двухканальных или многоканальных сигналов. Устройство совместимо с HDCP и поддерживает скорости передачи данных до 10,2 Гбит/с и видеоразрешения до 4K. Удобные для интегратора функции HAE 100 4K включают в себя выход для видео HDMI с функцией EDID Minder® для упрощённого обмена данными EDID между источником и дисплеем, а также эквализацию для компенсации потерь во входном кабеле HDMI и понятные светодиодные индикаторы статуса.
Для улучшения и упрощения интеграции источников и дисплеев, а также для оптимального функционирования системы HAE 100 4K использует технологию EDID Minder. EDID Minder – это уникальная технология Extron, которая автоматически управляет обменом данными EDID между устройством отображения и входящим источником, гарантируя корректное отображение видеоформатов на дисплее. Эквализация сигнала во входном кабеле HDMI способствует усилению слабого сигнала и компенсации потерь при использовании длинных кабелей от источников.
Понятные светодиодные индикаторы на передней панели предоставляют возможность мониторинга статуса устройства в реальном времени, включая подтверждение наличия сигнала на входе/выходе HDMI и аутентификацию HDCP, а также определение формата извлекаемого аудио: двухканальное LPCM или закодированный bitstream-поток аудио для Dolby® Digital или DTS® Digital Surround. Порт USB на передней панели обеспечивает удобный доступ к настройке системы. HAE 100 4K можно настроить при помощи программного обеспечения для настройки устройств PCS (Product Configuration Software) от Extron с удобным, лёгким для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, а также возможность настройки нескольких устройств HAE 100 4K в течение одного сеанса. HAE 100 4K смонтирован в компактный металлический корпус высотой 2,5 см в четверть ширины стойки.
Технические характеристики
- Деэмбедирование аудио из HDMI с направлением на аналоговые выходы в режимах «стерео» или «двойного моно» и цифровые аудиовыходы S/PDIF — HAE 100 4K предлагает поддержку таких форматов аудио, как аналоговое стерео, двойного моно или двухканальное аудио LPCM. Многоканальные форматы объёмного звука Dolby® или DTS® поддерживаются на выходе S/PDIF. Это обеспечивает дополнительное удобство для процессоров объёмного звука без входов HDMI.
- Вход: разъём HDMI
- Выходы: разъём HDMI, балансный/небалансный аналоговый аудиовыход с настройкой на режимы «стерео» или «двойное моно» на 5-полюсном разъёме под зажим, цифровое аудио S/PDIF на коаксиальном разъёме RCA
- Поддержка видеоразрешений и компьютерных разрешений до 4K
- Поддерживаемые спецификации HDMI: скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D и сквозной канал для CEC
- Совместимость с HDCP
- Возможность отключения авторизации HDCP — позволяет HAE 100 4K выглядеть совместимым или несовместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
- Выбор выходного формата — возможность настройки формата выходного видеосигнала и цветового пространства вручную.
- Деэмбедирует аудио при наличии или отсутствии подключения HDMI на выходном интерфейсе
- Одновременный вывод аналогового стерео и цифрового аудио S/PDIF при деэмбедировании двухканального аудио формата LPCM
- Сквозной канал для аудио HDMI — HAE 100 4K пропускает все эмбедированные аудиоформаты на выход HDMI. Также есть возможность заблокировать (mute) выход эмбедированного аудио.
- EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение источника и корректное отображение на дисплее.
- Автоматическая эквализация для компенсации потерь во входном кабеле HDMI до 15 метров при разрешении 4K или 30 метров с 1080p/60 при использовании кабеля HDMI Pro от Extron — активно улучшает качество входящих сигналов HDMI для компенсации потерь при использовании длинных кабелей, кабелей низкого качества или источников со слабым выходным сигналом HDMI.
- Понятные светодиодные индикаторы состояния в реальном времени для мониторинга и устранения неполадок — светодиодные индикаторы на передней панели подтверждают наличие сигнала HDMI на входе и выходе, включая аутентификацию HDCP, а также определяют формат деэмбедированного аудио.
- Простая установка и пусконаладка с помощью программного обеспечения Extron для настройки устройств PCS (Product Configuration Software) — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
- Монтаж в стойку, высота 2,5 см, металлический корпус шириной в четверть стойки
- В комплекте прилагаются фиксаторы LockIt® для кабеля HDMI
- Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1175‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока. Этот блок питания совместим с монтажным креплением ZipClip 50.
- На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
Схема AV-системы
Небольшое переговорное помещение
Воспроизведение многоканального аудио
Чертеж
